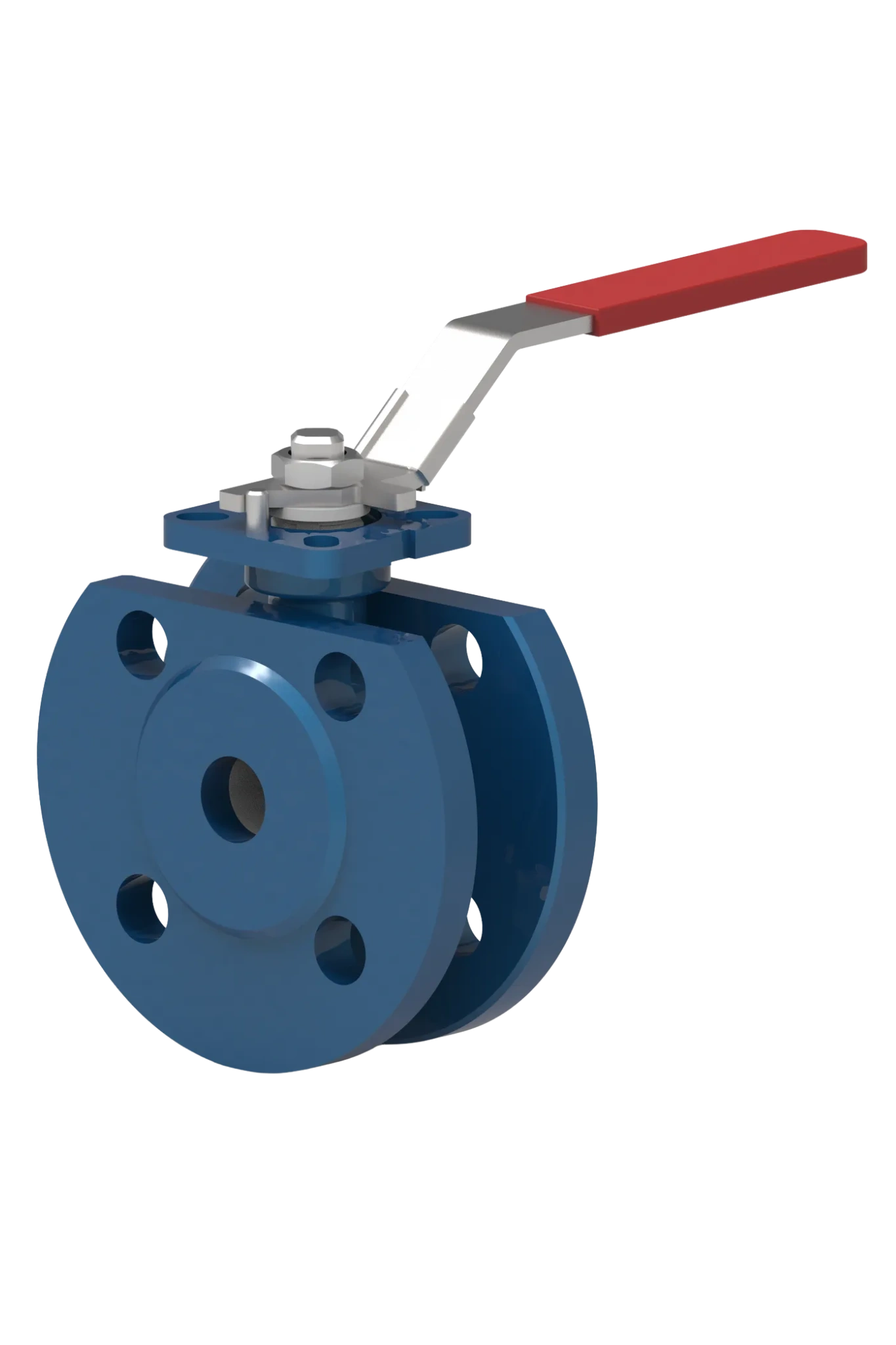

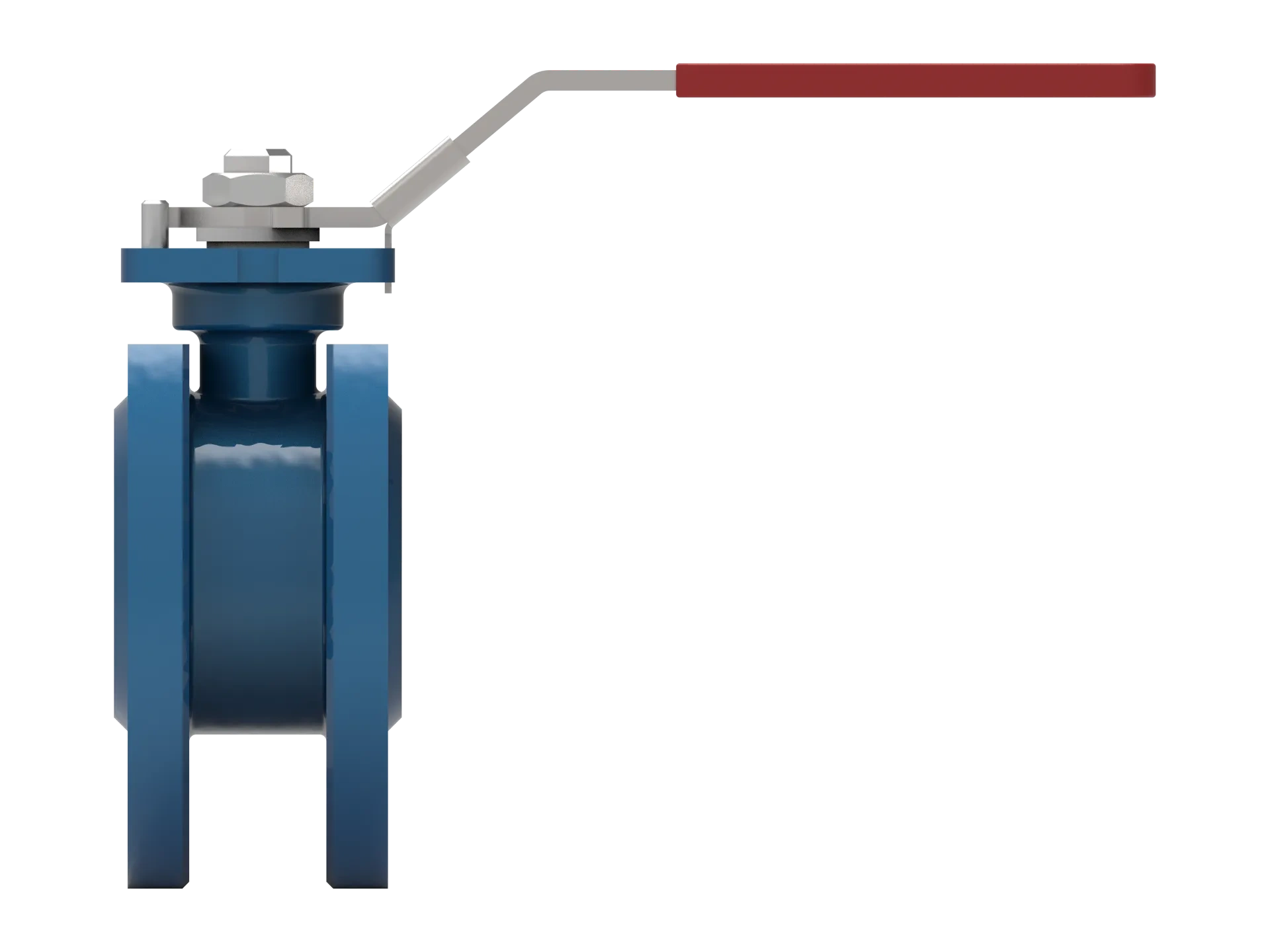

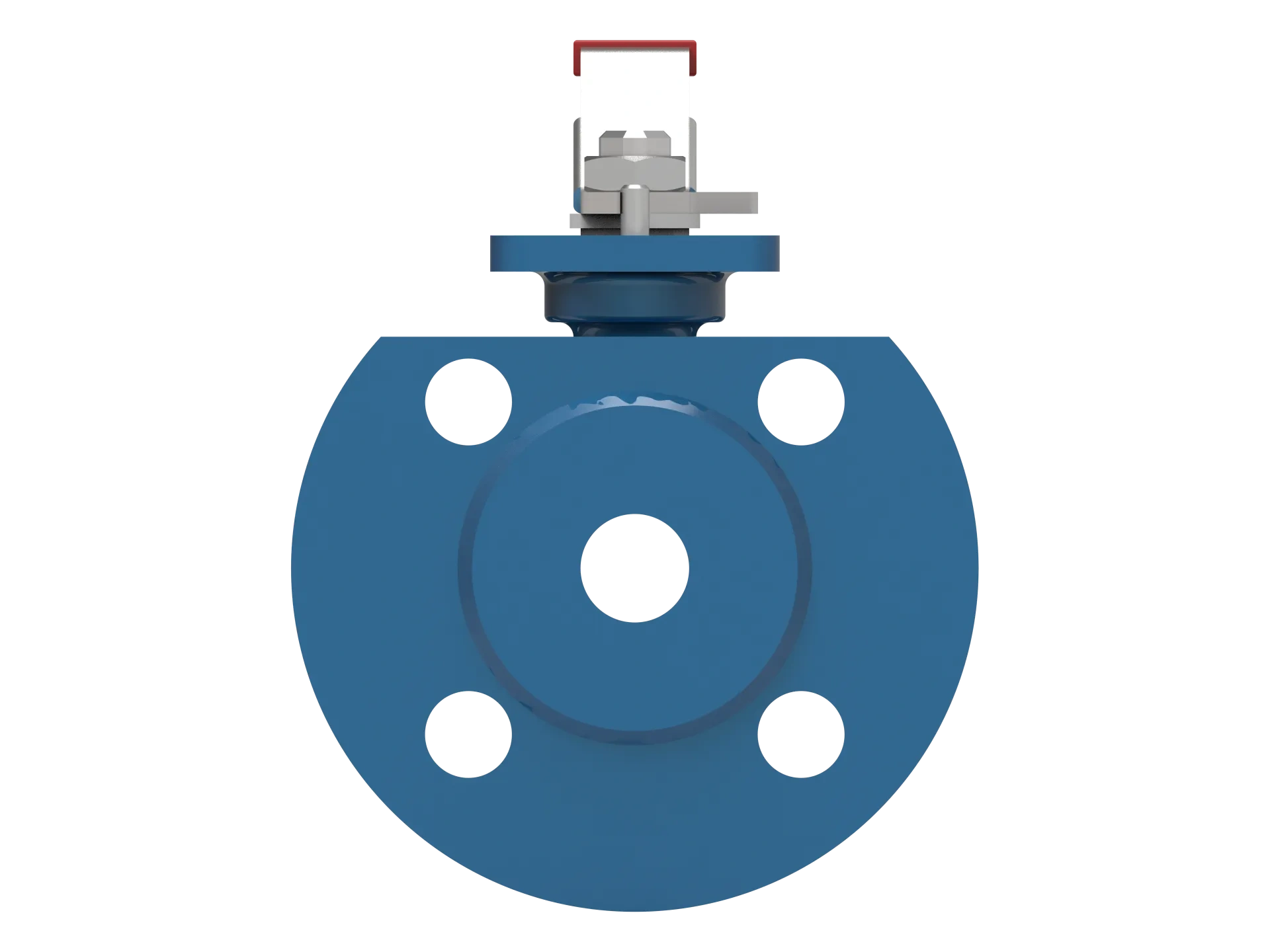

Шаровой кран 406

DN15-200 PN16

Собственное производство

Сертификаты и полный пакет документов

Срок производства от 20 дней

Технические характеристики

Номинальный диаметр — DN 15-200
Номинальное давление — PN16
Температура среды — -60 °C ... +200 °C
Типы присоединения — Межфланцевый
Класс герметичности — «А»
Монтажное положение — Любое, кроме приводом вниз
Типы управления — — ручное (рычаг) 
— ручное (маховик)
— ручное (редуктор)
— пневмопривод 
— электропривод
Гарантийный срок — 12 месяцев
Средний срок службы — 10 000 циклов
Гарантированный срок службы — Не менее 5000 циклов

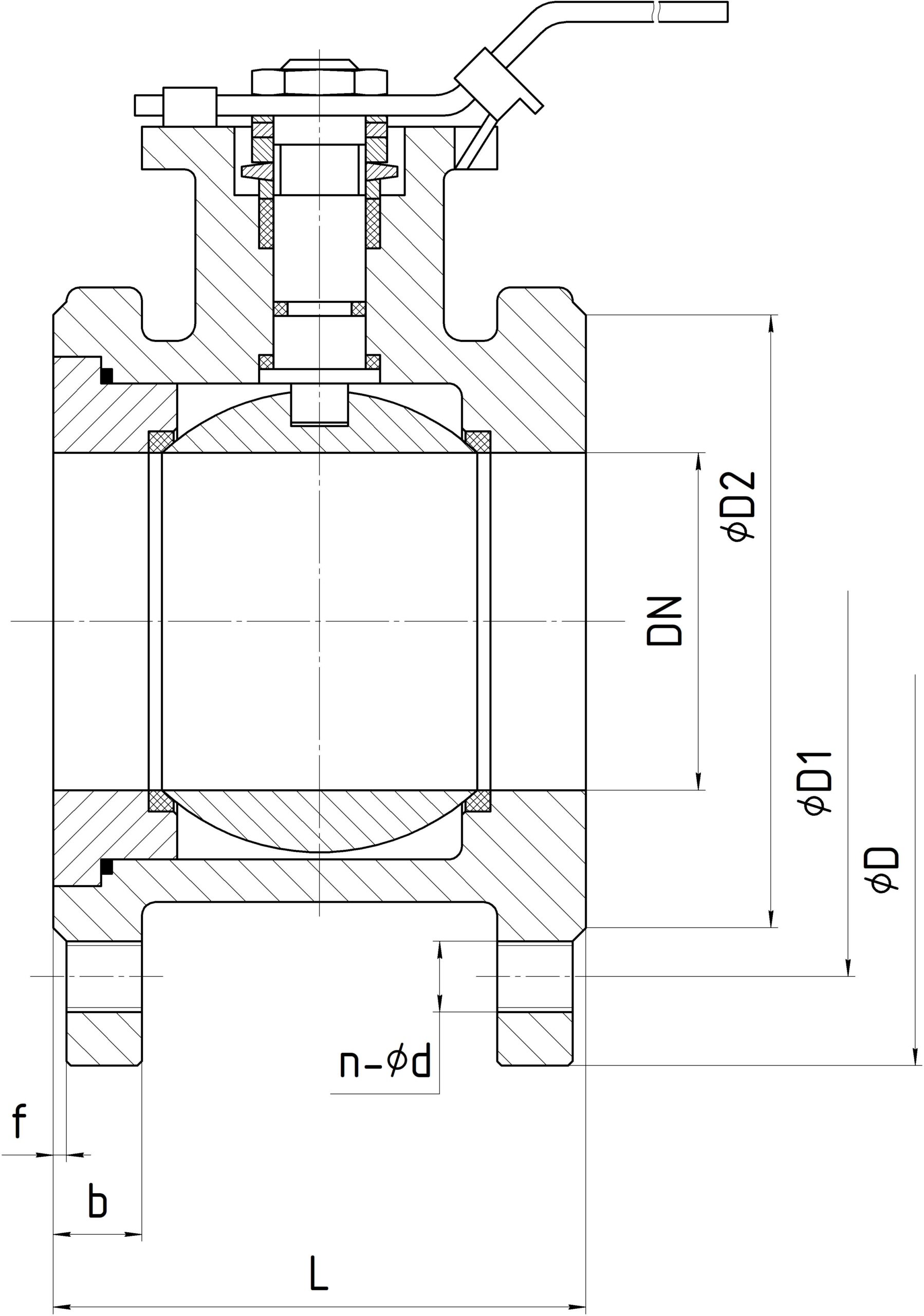

Технические чертежи и размеры

Номинальный диаметр PN16

Таблица основных размеров

DN,mm	L,mm	D,mm	D1,mm	D2,mm	f,mm	b,mm	n-ød
15	50	95	65	45	2	14	4-14
20	65	105	75	58	2	16	4-14
25	80	115	85	68	2	16	4-14
32	100	140	100	78	2	16	4-18
40	125	150	110	88	3	16	4-18
50	150	165	125	102	3	18	4-18
65	200	185	145	122	3	18	4-18 / 8-18
80	250	200	160	138	3	20	8-18
100	300	220	180	158	3	20	8-18

Описание продукта

Шаровой кран модель 406 предназначен для перекрытия потока рабочей среды.

Отличительной особенностью данной модели является межфланцевая конструкция с резьбовыми отверстиями во фланце, что обеспечивает лёгкую установку крана между фланцами. Кран имеет разборную конструкцию — замена уплотнений осуществляется путём отвинчивания монтажной крышки. Укороченная строительная длина позволяет устанавливать в ограниченном пространстве.

Конструктивные особенности модели:

Полнопроходная конструкция
Укороченная строительная длина
Разборная конструкция
Резьбовые отверстия во фланцах крана

Рабочая среда:

Вода, пар, конденсат
Нефтепродукты
Разбавленные растворы кислот и щелочей
Газ
Химически агрессивные среды
Высокотемпературные среды

Материалы корпуса:

🔹 Углеродистые стали

ASTM A216 WCB (1.0619, GP240GH)
ASTM A105 (1.0460)

🔹 Нержавеющие стали (коррозионностойкие)

ASTM A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
ASTM A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
A351 CF3 (1.4306) / AISI 304L / A182 F304L
A351 CF3M (1.4409) / AISI 316L (1.4404)

Материалы шара:

ASTM A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
ASTM A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
A351 CF3 (1.4306) / AISI 304L / A182 F304L
A351 CF3M (1.4409) / AISI 316L (1.4404)

Материалы уплотнения:

PTFE
RPTFE
