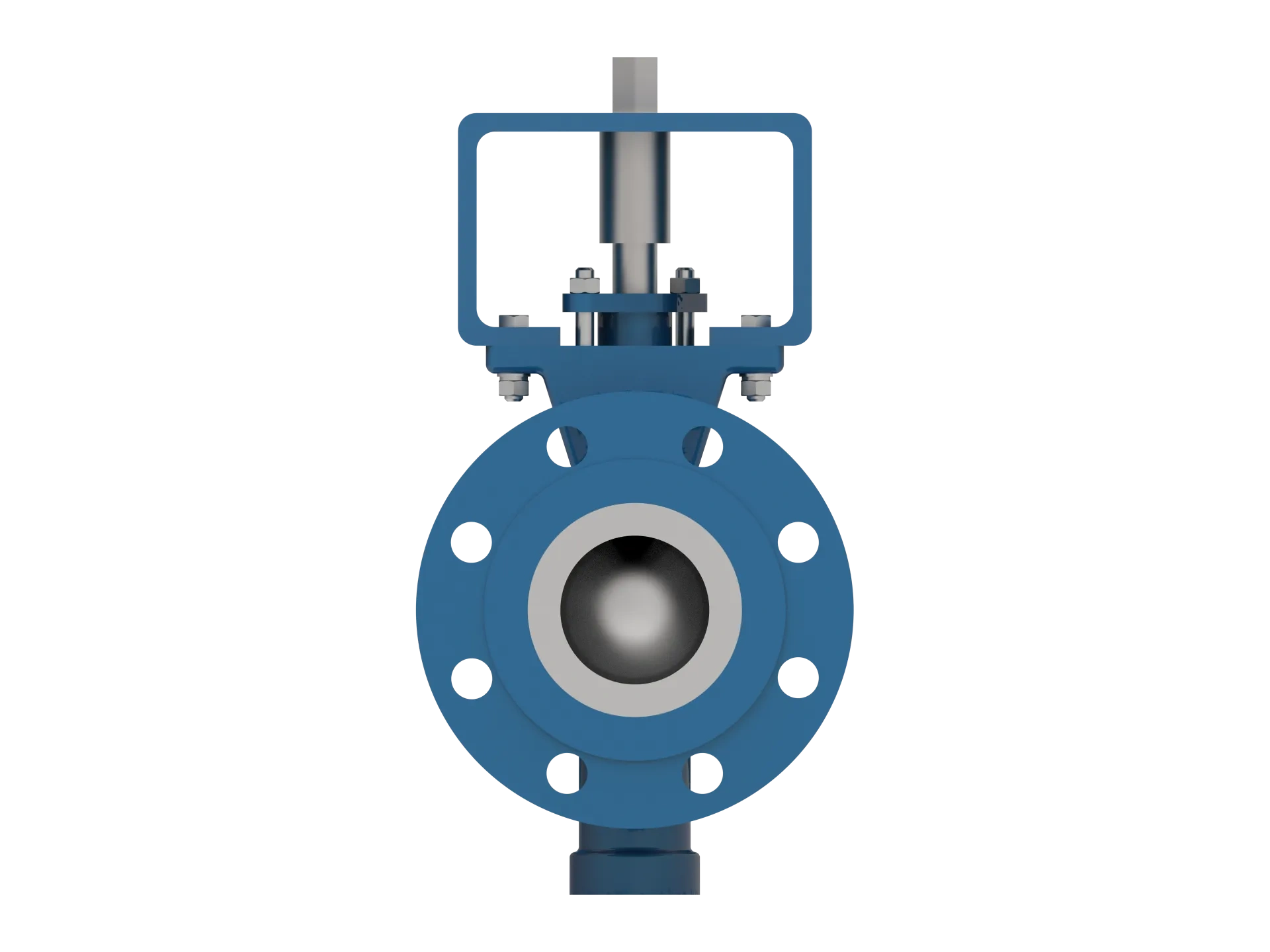

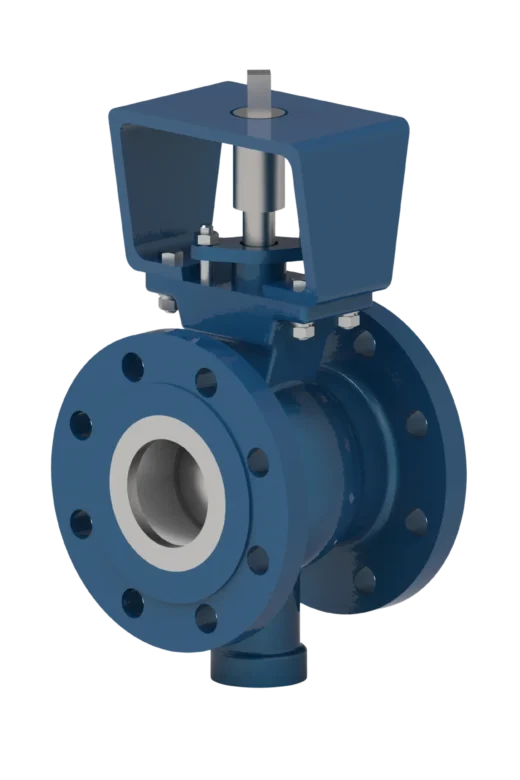

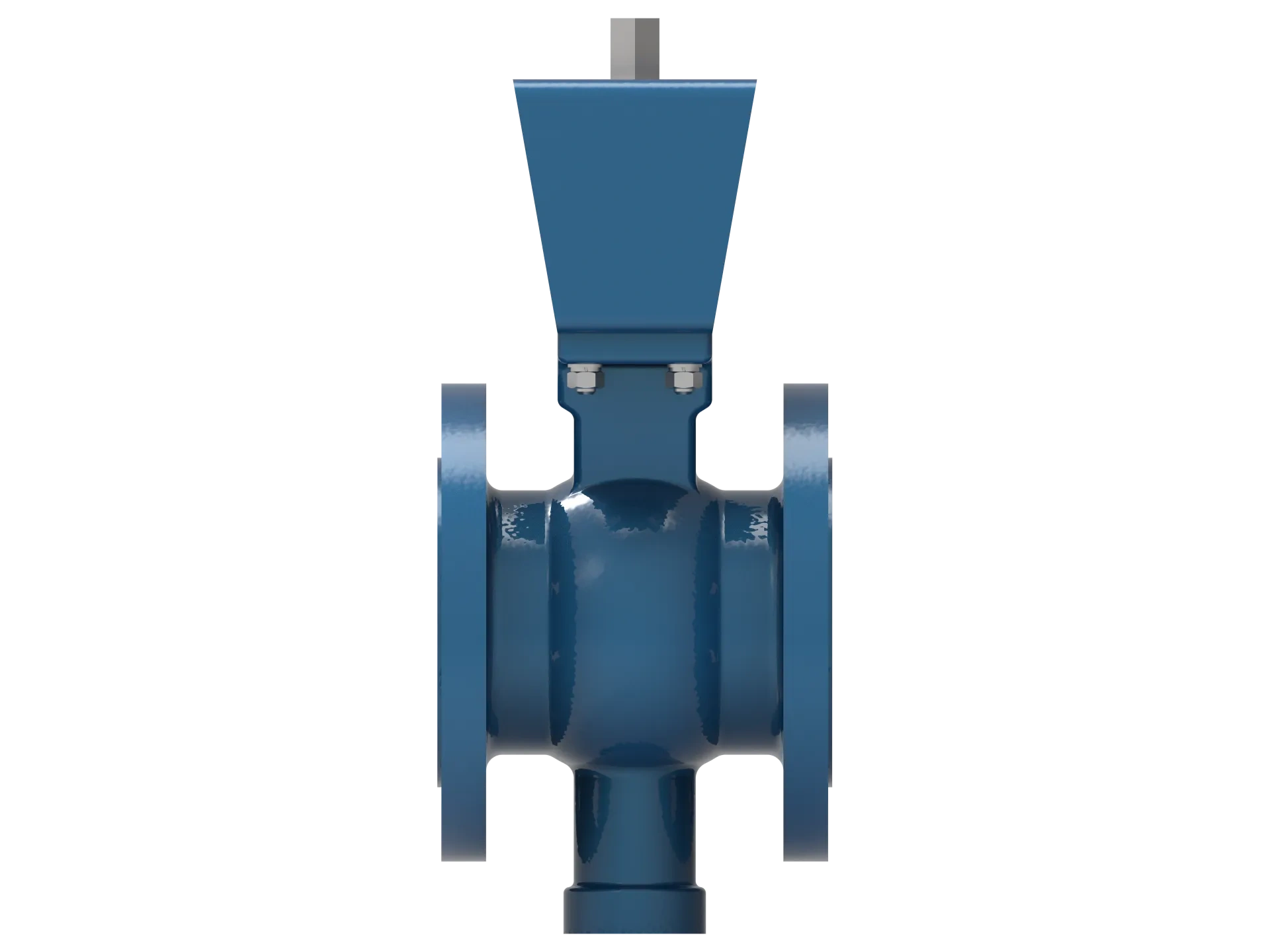

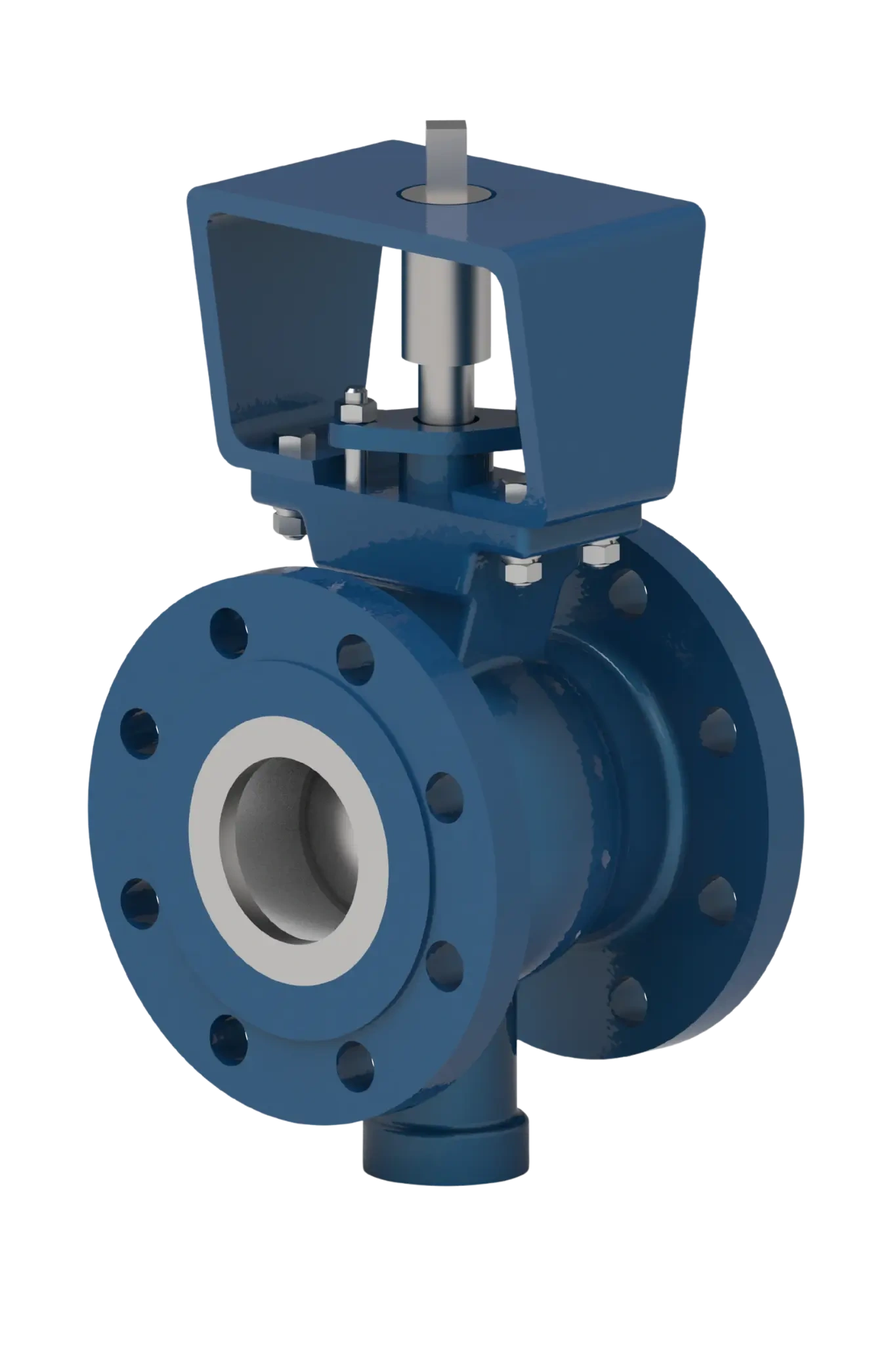

Сегментный кран 421
DN25-500 PN10-63
Собственное производство
Сертификаты и полный пакет документов
Срок производства от 20 дней
Технические характеристики
-
Номинальный диаметр
— DN 25-500
-
Номинальное давление
— PN10-63
-
Температура среды
— -29 °C ... +350 °C
-
Типы присоединения
— Фланцевый, межфланцевый
-
Класс герметичности
— «А»
-
Монтажное положение
— Любое, кроме приводом вниз
-
Типы управления
— — ручное (маховик)— ручное (редуктор)— пневмопривод
— электропривод
-
Гарантийный срок
— 12 месяцев
-
Средний срок службы
— 10 000 циклов
-
Гарантированный срок службы
— Не менее 5000 циклов
Технические чертежи и размеры
Номинальный диаметр PN16
Таблица основных размеров
| DN | L, mm | D, mm | b, mm | f, mm | n-ød |
|---|---|---|---|---|---|
| 25 | 102 | 115 | 16 | 2 | 4-M14 |
| 32 | 102 | 140 | 18 | 2 | 4-M18 |
| 40 | 114 | 150 | 18 | 2 | 4-M18 |
| 50 | 124 | 165 | 20 | 2 | 4-M18 |
| 65 | 145 | 185 | 20 | 2 | 4-M18 / 8M-18 |
| 80 | 165 | 200 | 20 | 2 | 8-M18 |
| 100 | 194 | 220 | 22 | 2 | 8-M18 |
| 125 | 194 | 250 | 22 | 2 | 8-M18 |
| 150 | 229 | 285 | 24 | 2 | 8-M22 |
| 200 | 243 | 340 | 24 | 2 | 12-M22 |
| 250 | 297 | 405 | 26 | 2 | 12-M26 |
| 300 | 338 | 460 | 28 | 2 | 12-M26 |
| 350 | 400 | 520 | 30 | 2 | 16-M26 |
| 400 | 400 | 580 | 32 | 2 | 16-M30 |
| 450 | 520 | 640 | 40 | 2 | 20-M30 |
| 500 | 600 | 715 | 44 | 2 | 20-M34 |
Описание продукта
Сегментный кран модель 421 применяется для регулирования и перекрытия потока рабочей среды.
The regulating element has the shape of a hemisphere with a V-shaped cutout, providing an equal percentage control characteristic. The selection of sealing and stuffing box materials ensures reliable valve operation at temperatures up to +350 °C. The valve features a low operating torque thanks to the small friction surface between the segment and the body.
Конструктивные особенности модели:
- V-образный сегмент с широким выбором износостойких покрытий
- Равнопроцентная регулирующая характеристика
- Простое обслуживание (возможна замена уплотнения, сальника, сегмента)
- Низкий крутящий момент
- Возможность шпоночного соединения между сегментом и шпинделем
- Малая строительная длина
Рабочая среда:
- Вода, пар, конденсат
- Фосфорная кислота
- Серная кислота
- Пульпа
- Целлюлоза
- Нефтепродукты
- Химически агрессивные среды
Материалы корпуса:
🔹 Углеродистые стали
- A216 WCB (1.0619, GP240GH)
🔹 Нержавеющие стали (коррозионностойкие)
- ASTM A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
- ASTM A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
- A351 CF3 (1.4306) / AISI 304L / A182 F304L
- A351 CF3M (1.4409) / AISI 316L (1.4404)
- AISI 316Ti (1.4571)
- AISI 904L (1.4539)
Материалы сегмента:
- ASTM A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
- ASTM A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
- A351 CF3 (1.4306) / AISI 304L / A182 F304L
- A351 CF3M (1.4409) / AISI 316L (1.4404)
- AISI 316Ti (1.4571)
- AISI 904L (1.4539)
Материалы уплотнения:
- PTFE / PCTFE
- PEEK / PTFE
- PEEK / Графит
- DEVLON / PTFE
- AISI304 / AISI316 / AISI904L / AISI316Ti + stellite / карбид вольфрама / твёрдое хромирование / графит
