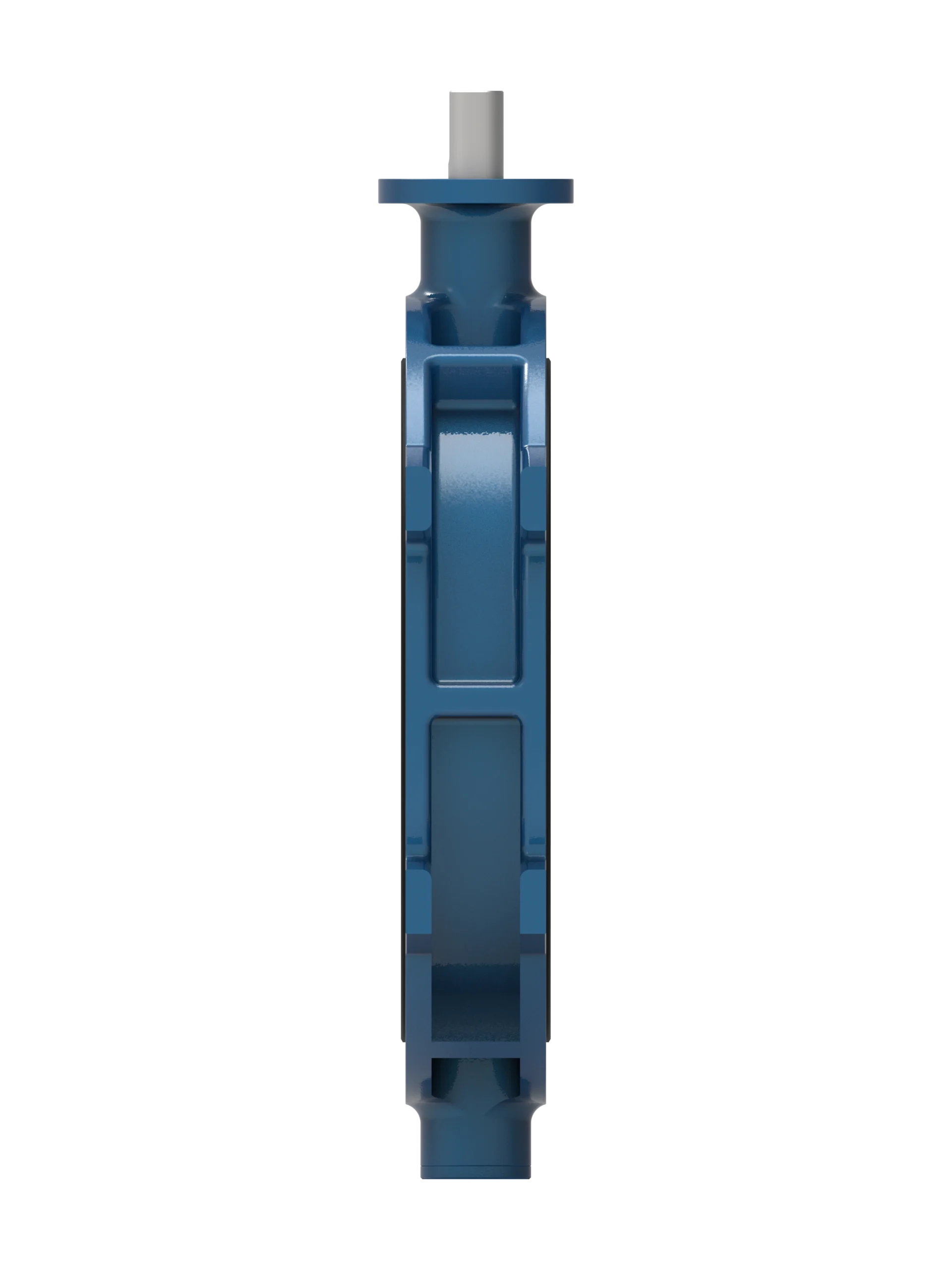

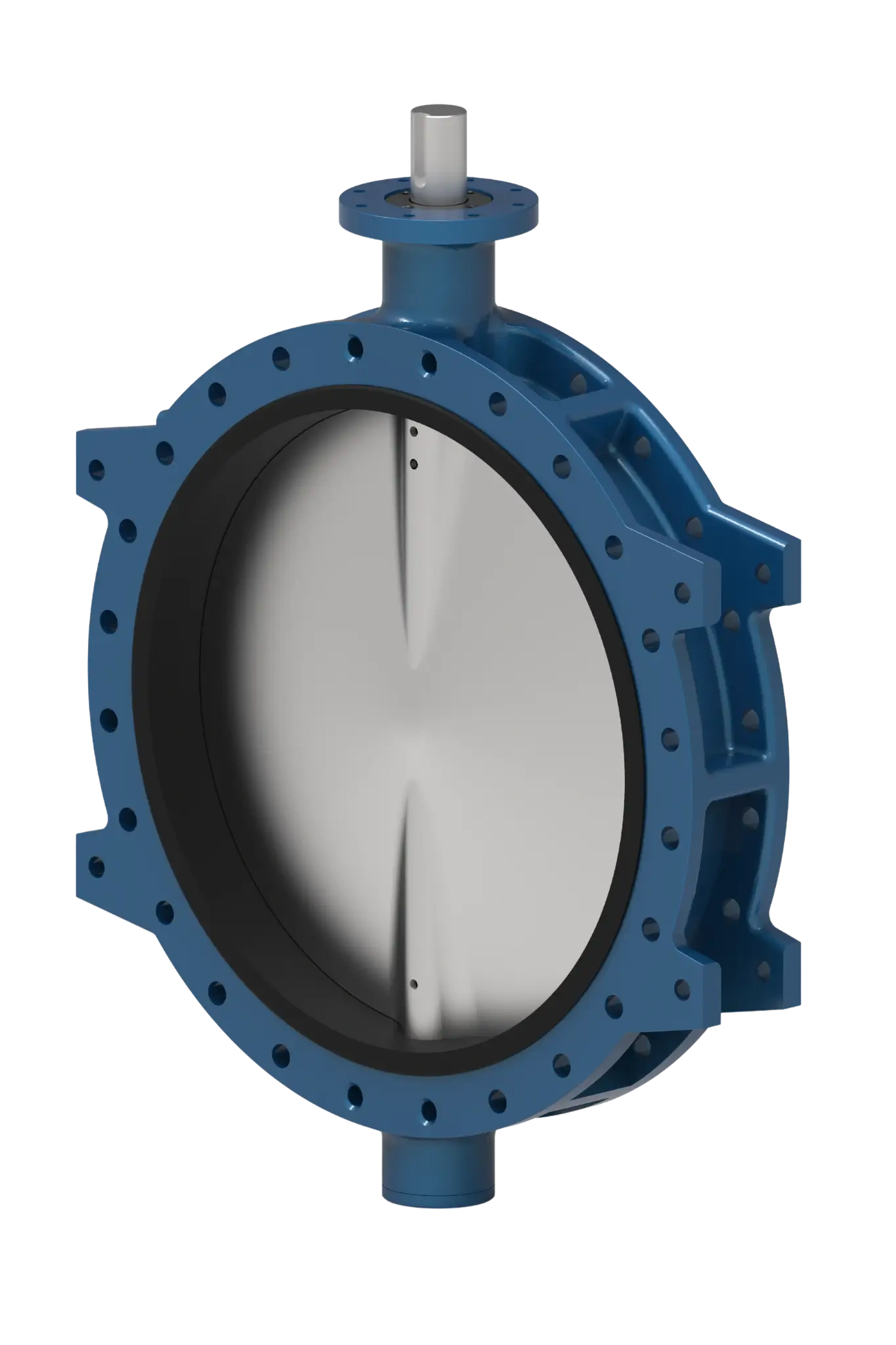

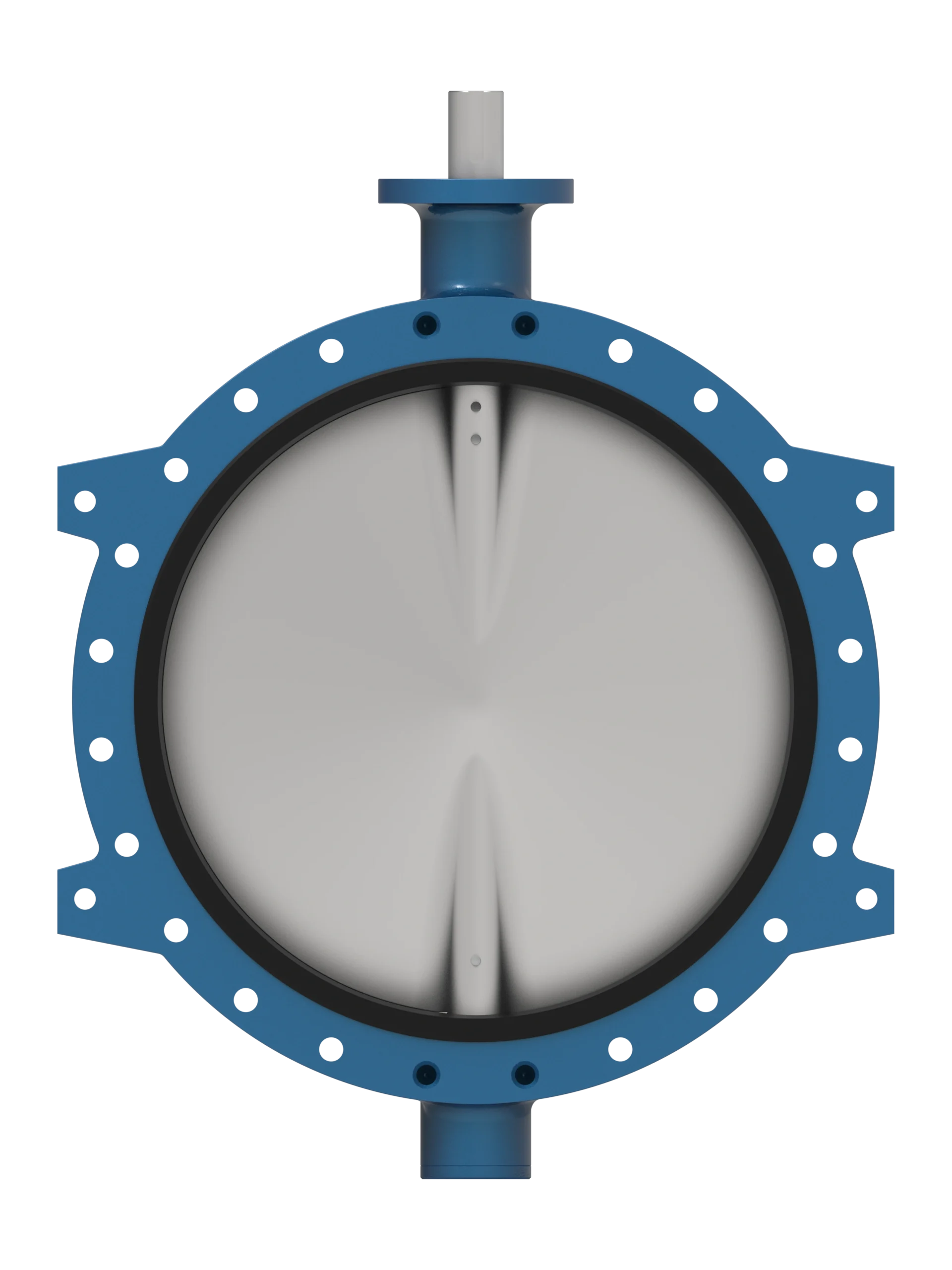

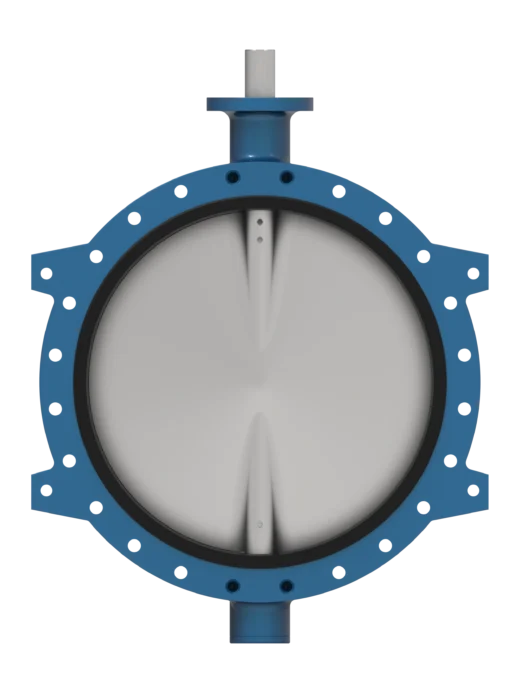

Дисковый затвор 303

DN400-2400 PN10-25

Собственное производство

Сертификаты и полный пакет документов

Срок производства от 20 дней

Технические характеристики

Номинальный диаметр — DN 40-2400
Номинальное давление — PN10, PN16, PN25
Температура среды — -15 °C ... +110 °C
Типы присоединения — Фланцевый, межфланцевый, с проушинами
Класс герметичности — «А»
Монтажное положение — Любое, кроме приводом вниз
Типы управления — — ручное (рычаг) 
— ручное (маховик)
— ручное (редуктор)
— пневмопривод 
— электропривод
Гарантийный срок — 12 месяцев
Средний срок службы — 10 000 циклов
Гарантированный срок службы — Не менее 5000 циклов

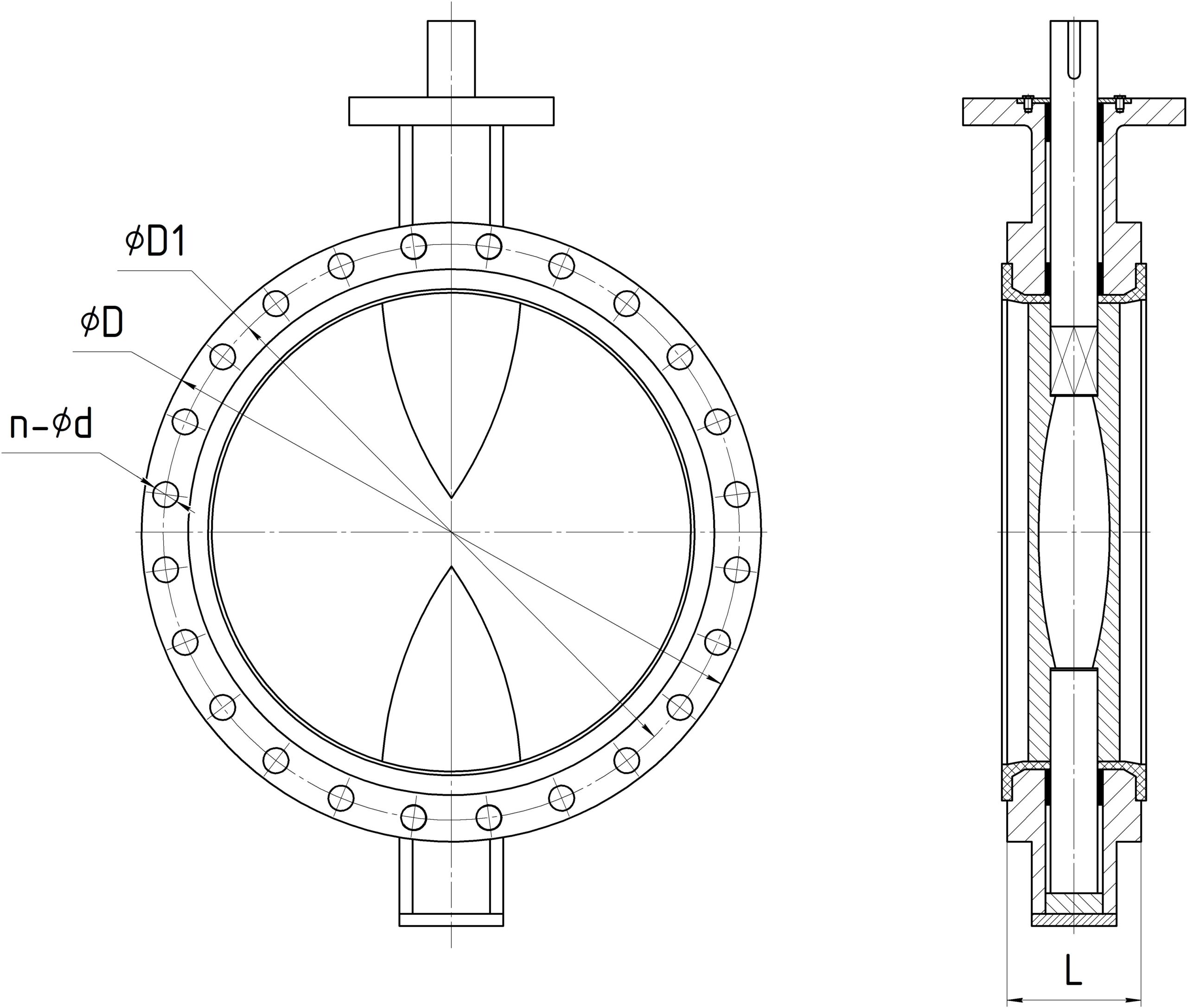

Технические чертежи и размеры

Номинальный диаметр PN16

Таблица основных размеров

DN	D, mm	D1, mm	L, mm	n-ød
400	580	525	102	4-M27
450	640	585	114	4-M27
500	715	650	127	4-M30
600	840	770	154	4-M33
700	910	840	165	4-M33
800	1025	950	190	4-M36
900	1125	1050	203	4-M36
1000	1255	1170	216	4-M39
1100	1355	1270	254	4-M39
1200	1485	1390	254	4-M45
1400	1685	1590	279	4-M45
1500	1820	1710	318	4-M52
1600	1930	1820	318	4-M52
1800	2130	2020	356	8-M52
2000	2345	2230	406	8-M56

Табличные данные для диаметров DN2100 доступны по запросу

Описание продукта

Дисковый затвор (тип 303) предназначен для регулирования и перекрытия потока рабочих сред.

Отличительной особенностью данной модели по сравнению с типом 301 является больший диапазон диаметров и укороченная строительная длина, что позволяет устанавливать в условиях ограниченного пространства. Кроме того, конструкция затвора отличается уменьшенным весом.

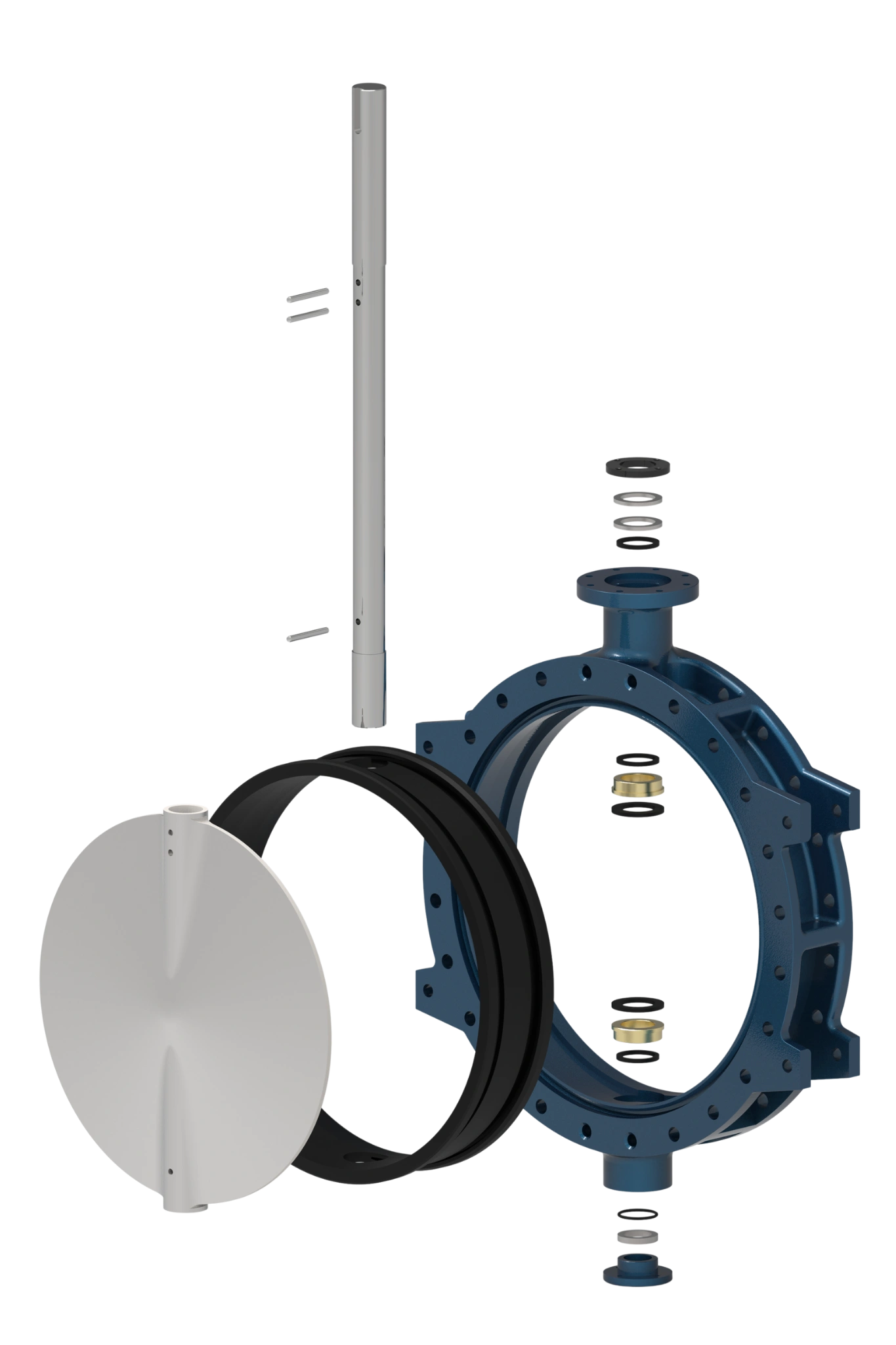

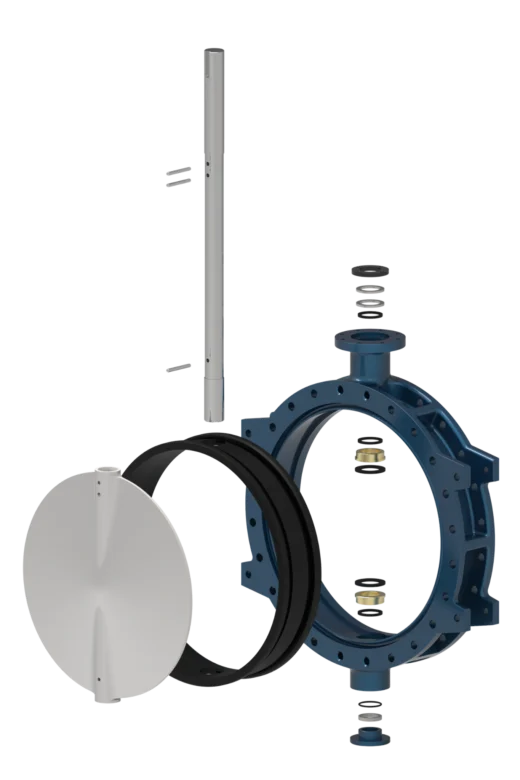

Конструктивные особенности модели:

Укороченная строительная длина
Сменное уплотнение седла
Лёгкая конструкция

Материалы уплотнения:

🔹 EPDM, NBR

Корпуса затворов могут быть изготовлены из различных материалов в зависимости от применения:

🔹 Высокопрочный чугун
EN-GJS-400-15 / GGG40

🔹 Углеродистая сталь
A216 WCB (1.0619, GP240GH)
A216 WCB (1.0619, GP240GH) + EPDM

Диски затворов могут быть изготовлены из следующих материалов:

🔹 Нержавеющие стали (коррозионностойкие)
A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
A351 CF3 (1.4306) / AISI 304L / A182 F304L
A351 CF3M (1.4409) / AISI 316L (1.4404)
