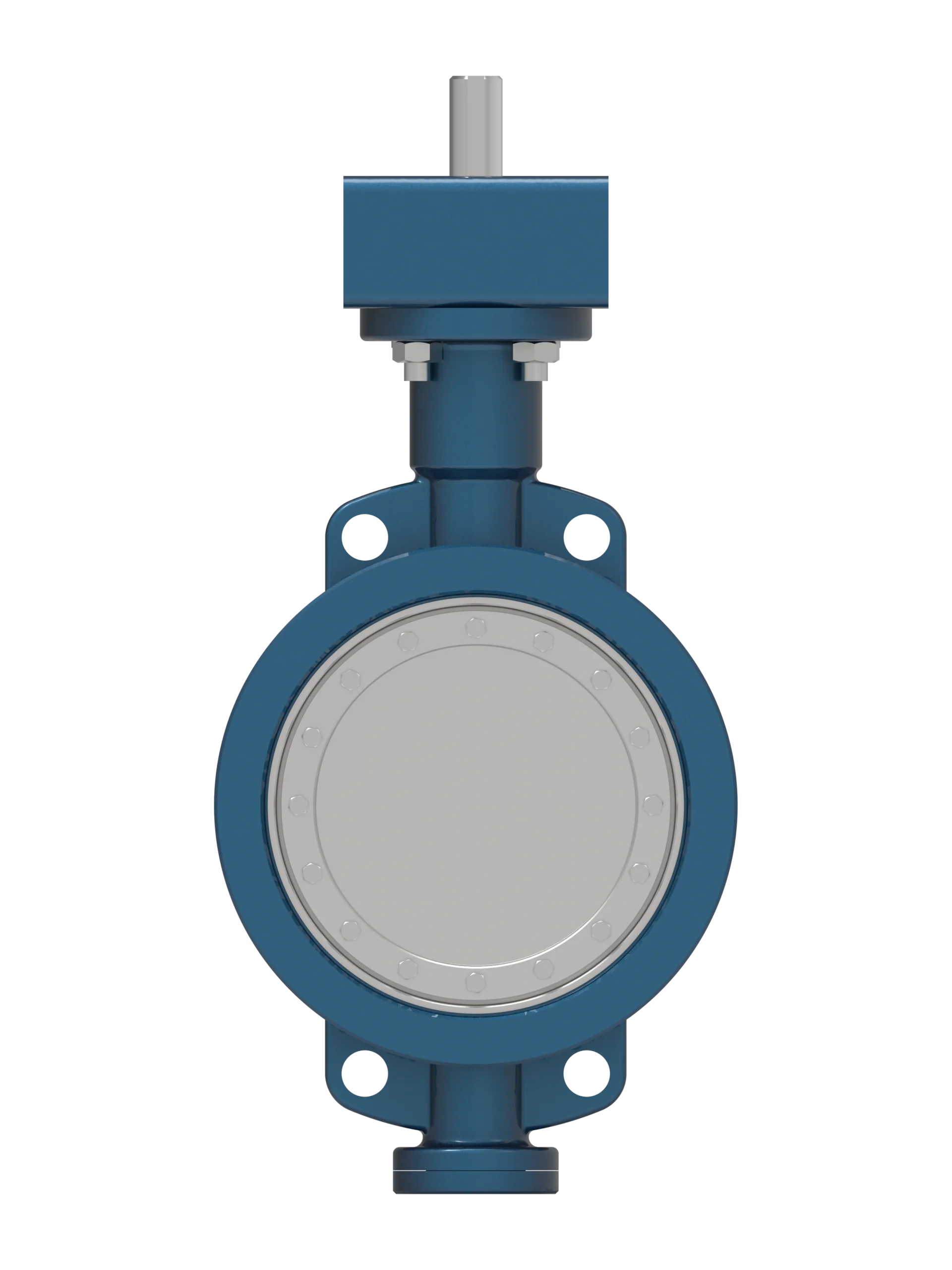

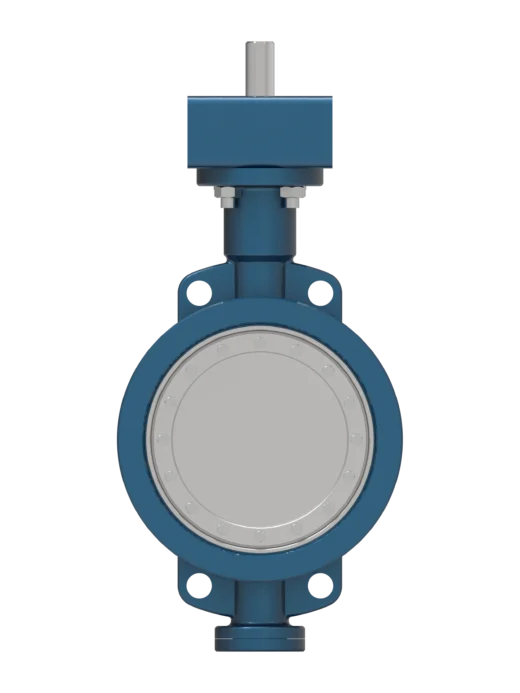

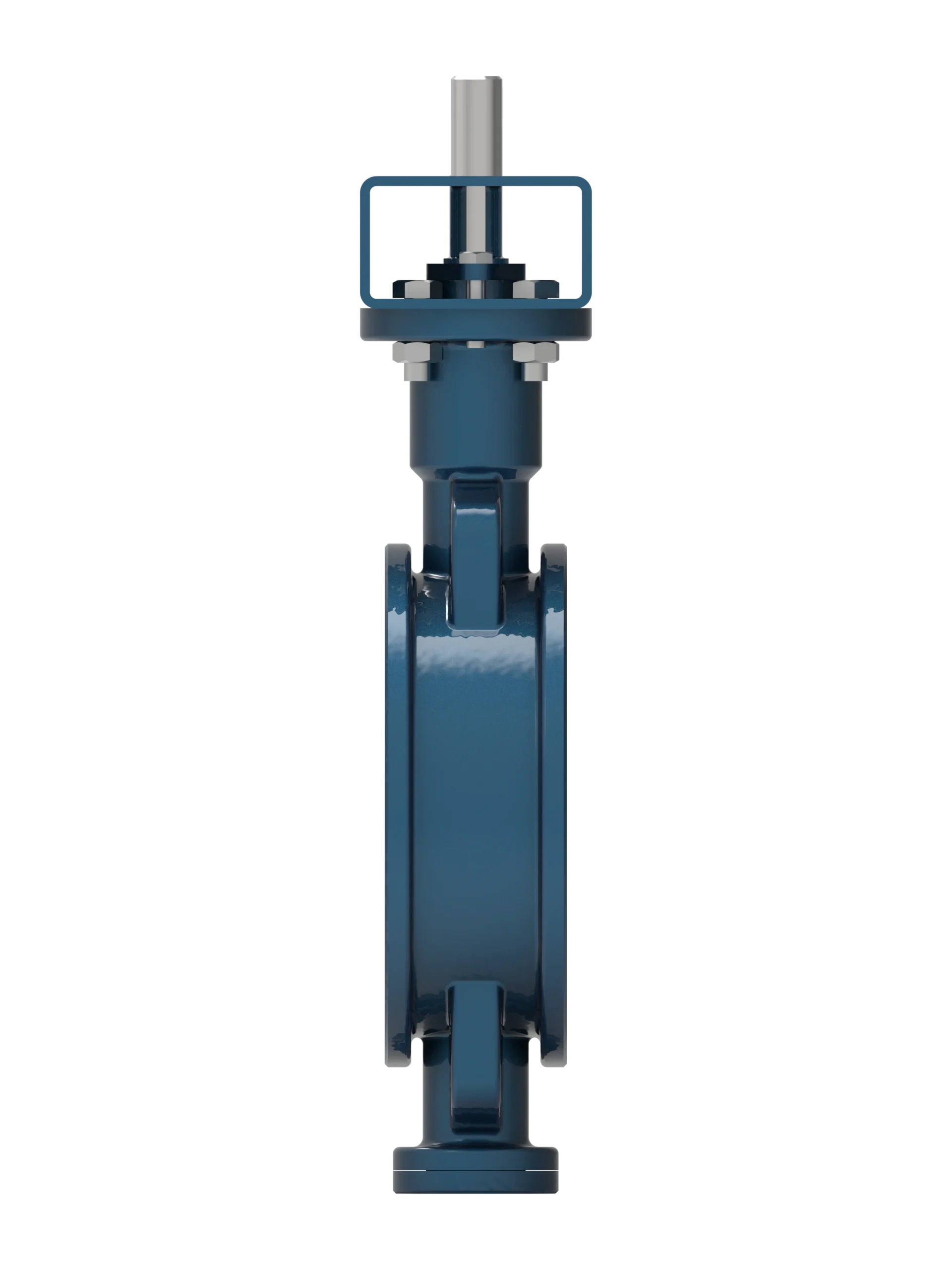

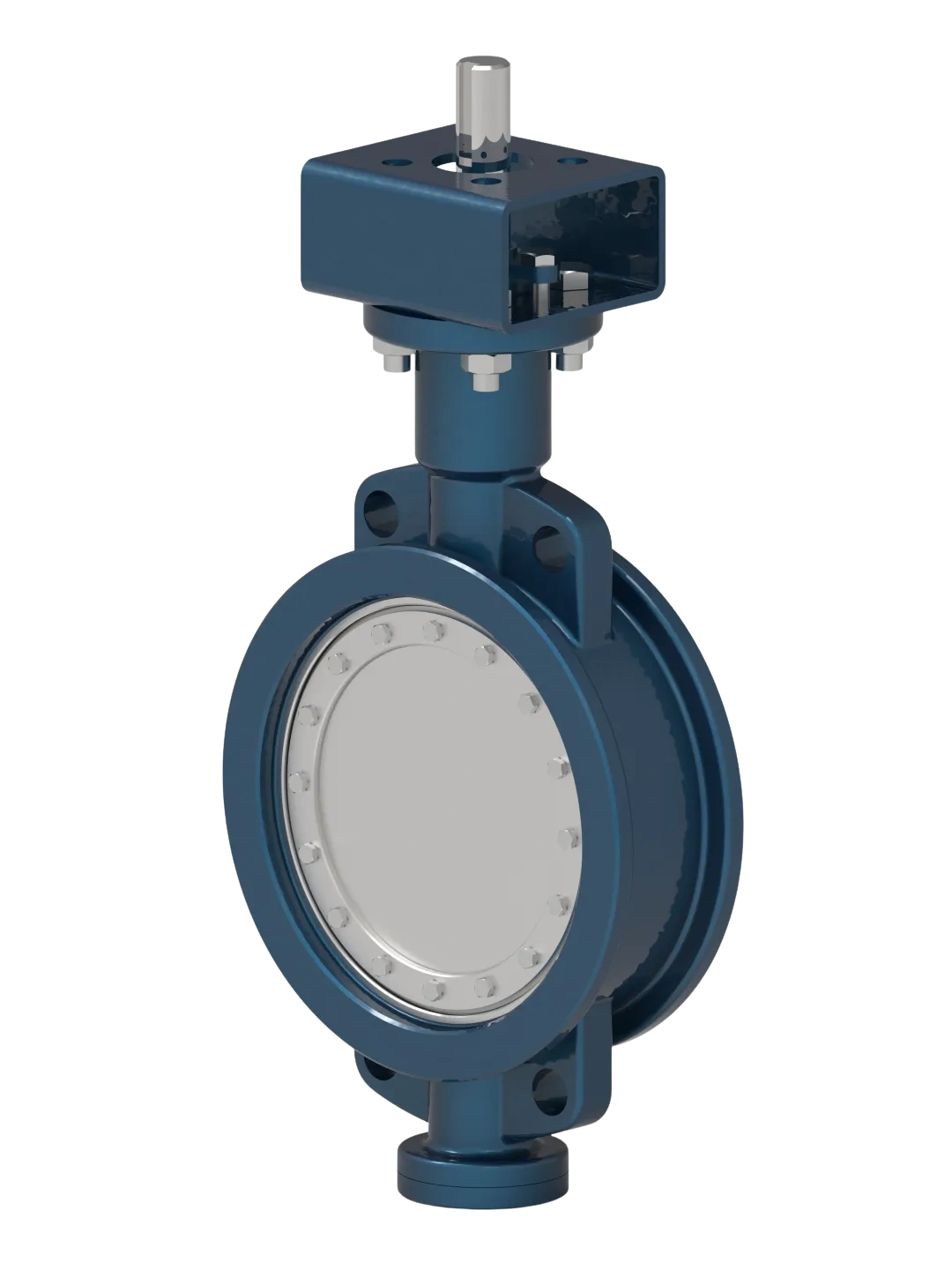

Дисковый затвор 306

DN50-2000 PN10-100

Собственное производство

Сертификаты и полный пакет документов

Срок производства от 20 дней

Технические характеристики

Номинальный диаметр — DN 50-2000
Номинальное давление — PN10, PN16, PN25, PN40, PN63, PN100
Температура среды — -196 °C ... +600 °C
Типы присоединения — Приварной, фланцевый, с проушинами
Класс герметичности — «А»
Монтажное положение — Любое, кроме приводом вниз
Типы управления — — ручное (рычаг) 
— ручное (маховик)
— ручное (редуктор)
— пневмопривод 
— электропривод
Гарантийный срок — 12 месяцев
Средний срок службы — 10 000 циклов
Гарантированный срок службы — Не менее 5000 циклов

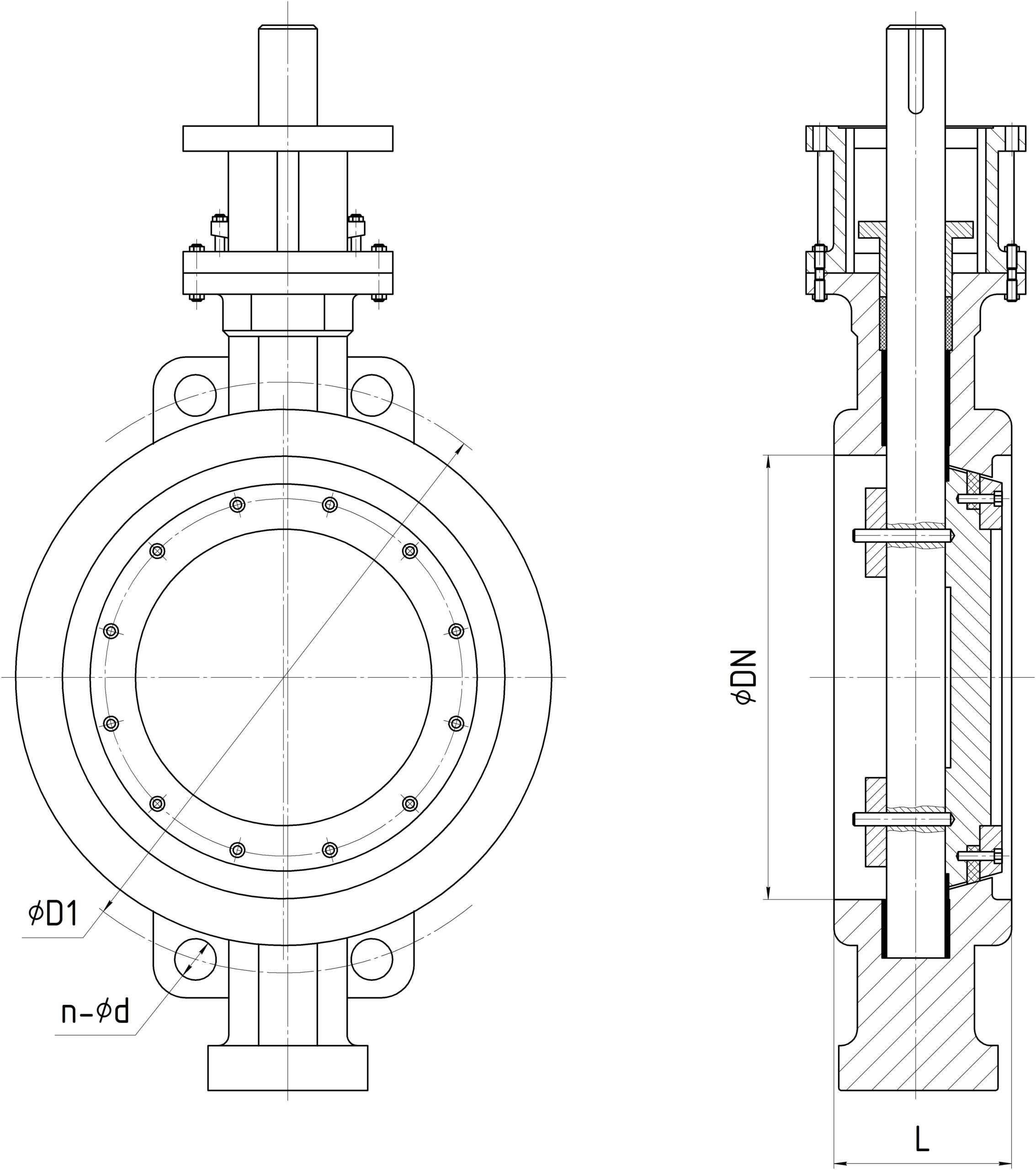

Технические чертежи и размеры

Номинальный диаметр PN16

Таблица основных размеров

DN	D1, mm	L, mm	n-ød
80	160	64	4-M16
100	180	64	4-M16
125	210	70	4-M16
150	240	76	8-M20
200	295	89	12-M20
250	355	114	12-M24
300	410	114	12-M24
350	470	127	16-M24
400	525	140	16-M27
450	585	152	20-M27

Табличные значения для диаметров DN500–DN2000 доступны по запросу

Описание продукта

Трёхэксцентриковый дисковый затвор — модель 306 предназначены для регулирования и перекрытия потока рабочих сред.

Отличительной особенностью данного затвора является высокая производительность (большое количество рабочих циклов по сравнению с затворами с симметричным диском). Принцип тройного эксцентриситета устраняет трение при открытии и закрытии затвора и обеспечивает равномерное давление уплотнения по всей окружности седла. Такая конструкция позволяет использовать затвор в высокотемпературных применениях.

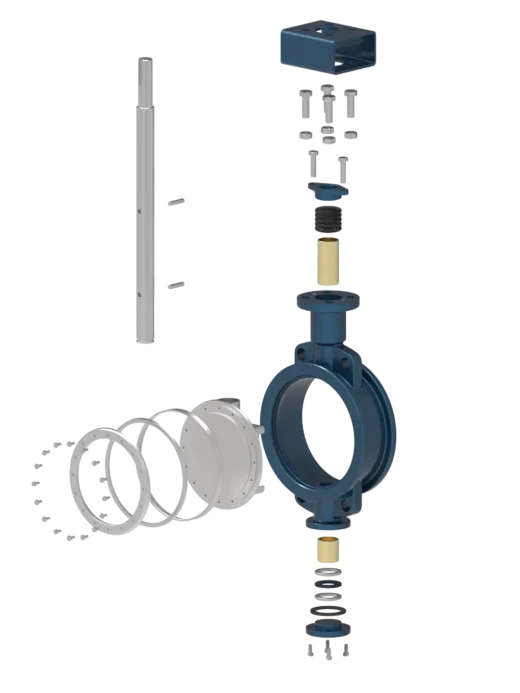

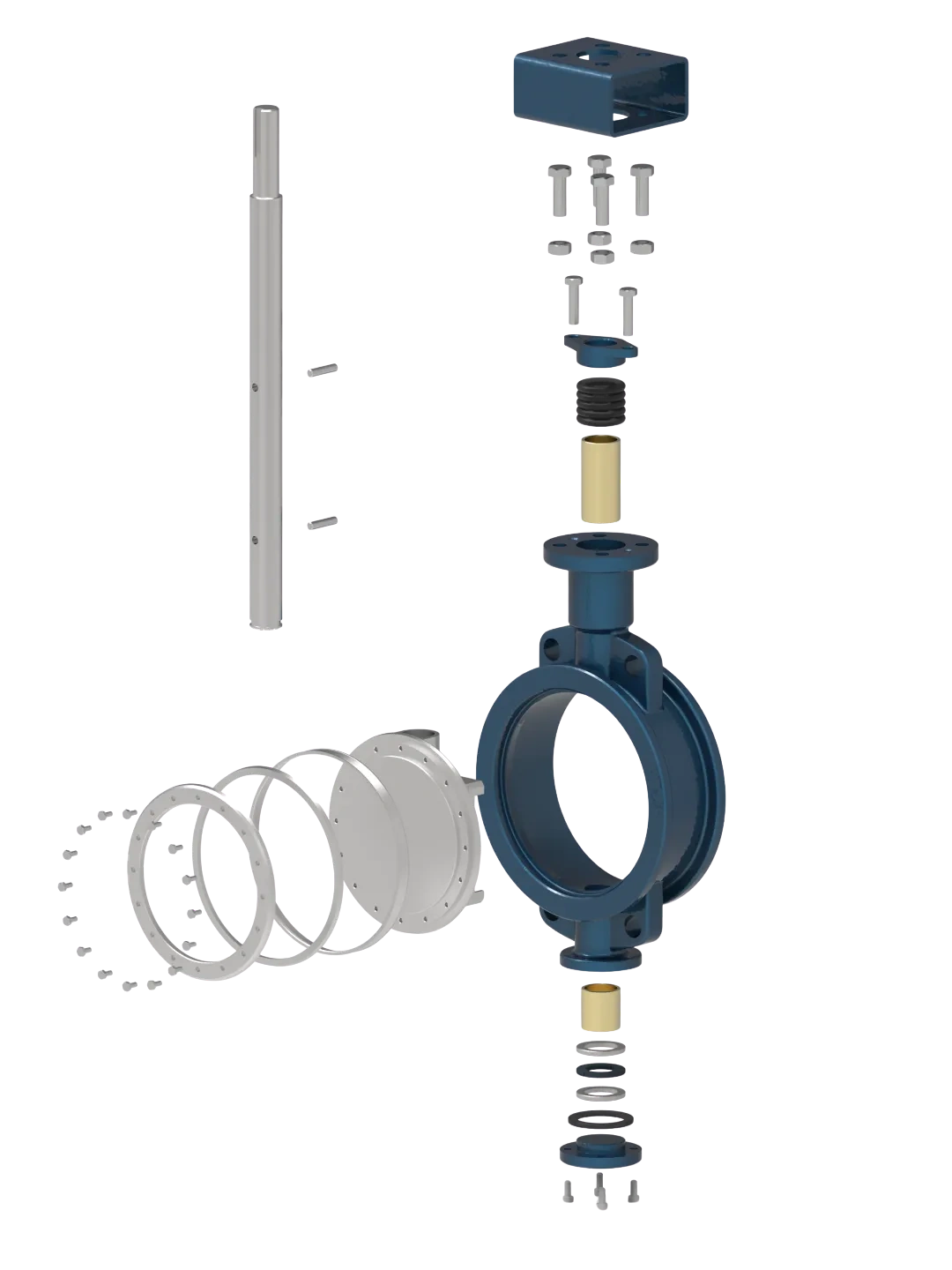

Конструктивные особенности модели:

Уплотнение «металл по металлу» для работы при температурах до +600°C
Metal/графит sealing ensuring tightness class “A” in one or both directions
Сменное уплотнительное кольцо (графит или металл)
Низкий крутящий момент (облегчает выбор привода)
Широкий выбор материалов корпуса и диска для работы в агрессивных средах
Высокая долговечность (количество циклов) по сравнению с затворами с симметричной конструкцией
Внешняя конструкция подшипников, подходящая для высокотемпературной эксплуатации

Материалы уплотнения:

🔹 AISI 304 + Графит, AISI 316 + Графит, Duplex 2205 + Графит, Metal

Корпуса и диски затворов модели 306 могут быть изготовлены из различных материалов в зависимости от применения:

🔹 Высокопрочный чугун
EN-GJS-400-15 / GGG40

🔹 Углеродистая сталь
A216 WCB (1.0619, GP240GH)

🔹 Нержавеющие стали (коррозионностойкие)
A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
A351 CF3 (1.4306) / AISI 304L / A182 F304L
A351 CF3M (1.4409) / AISI 316L (1.4404)
AISI 316Ti (1.4571)
AISI 904L (1.4539)

🔹 Низколегированные стали
A352 LCB
