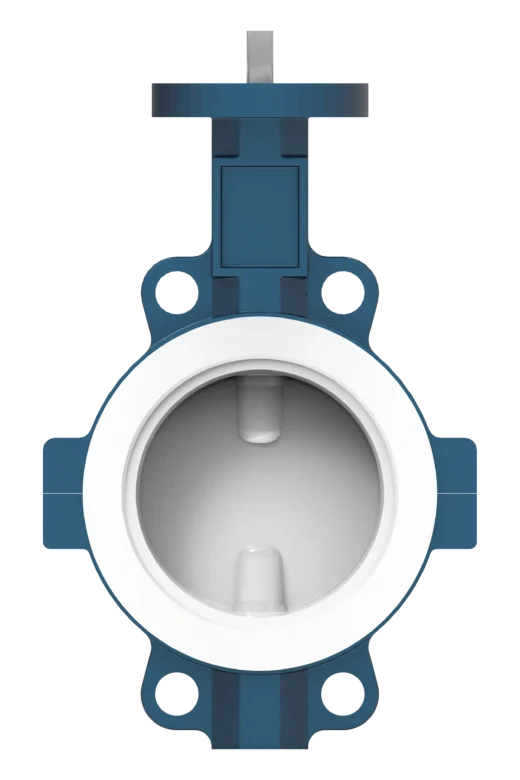

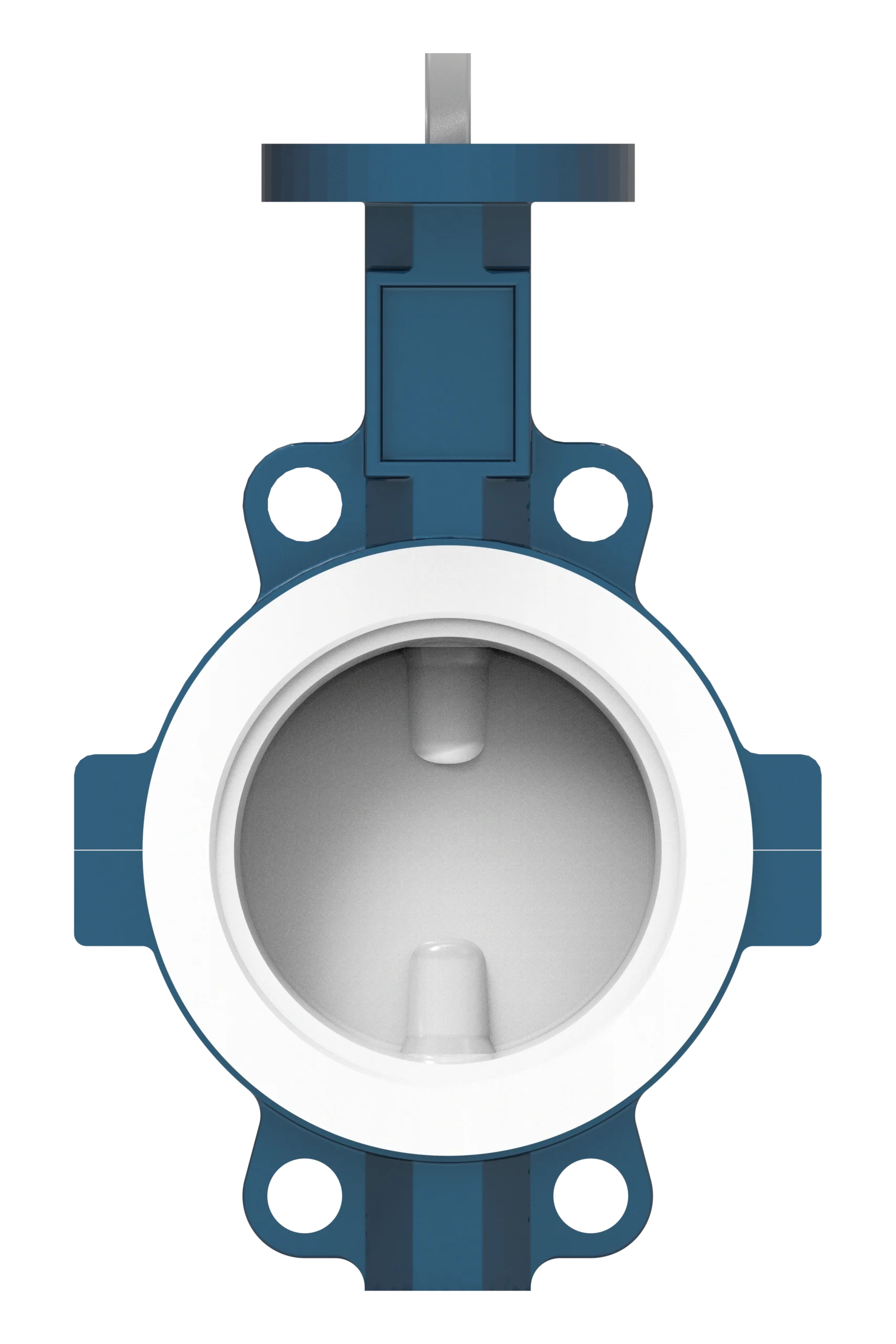

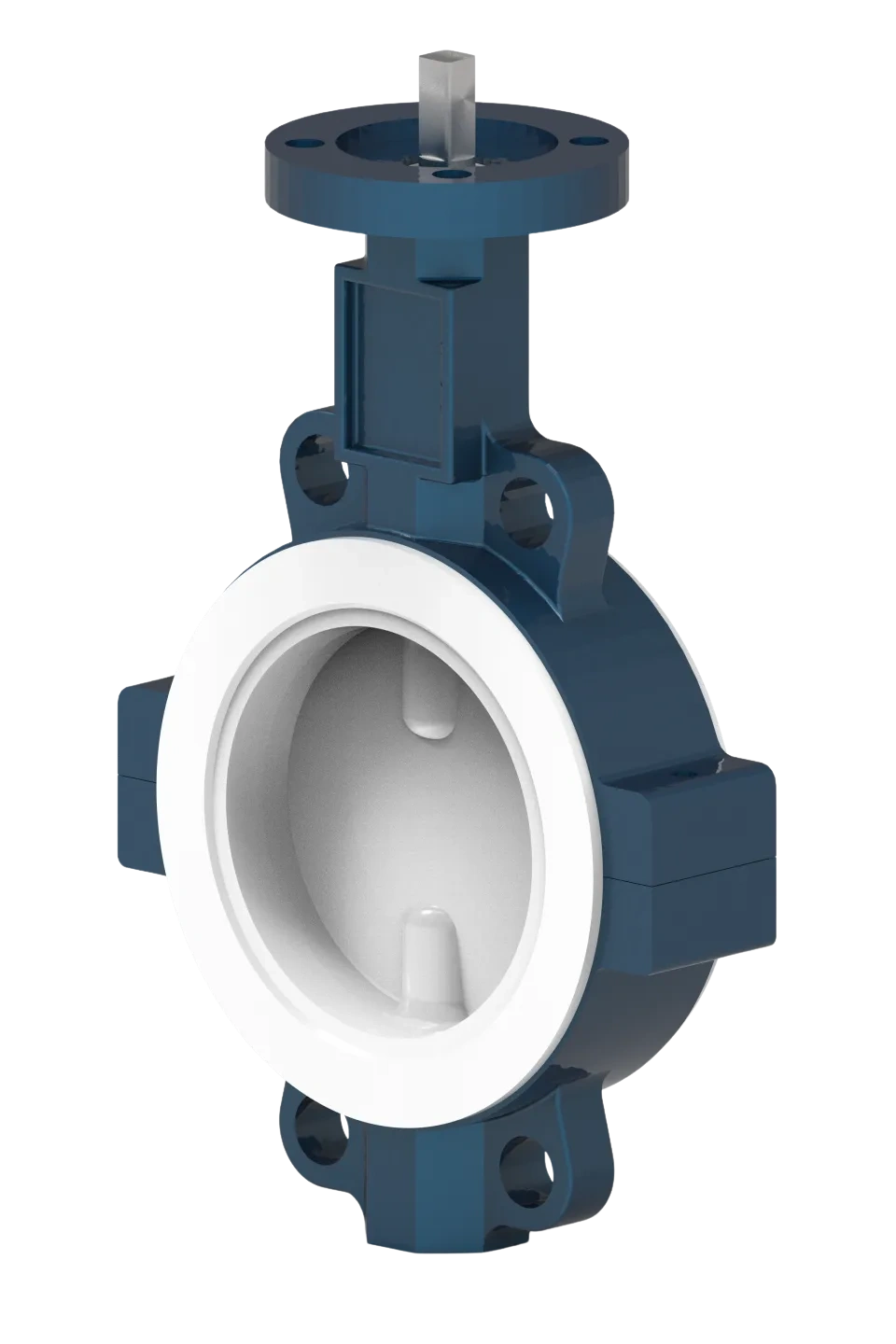

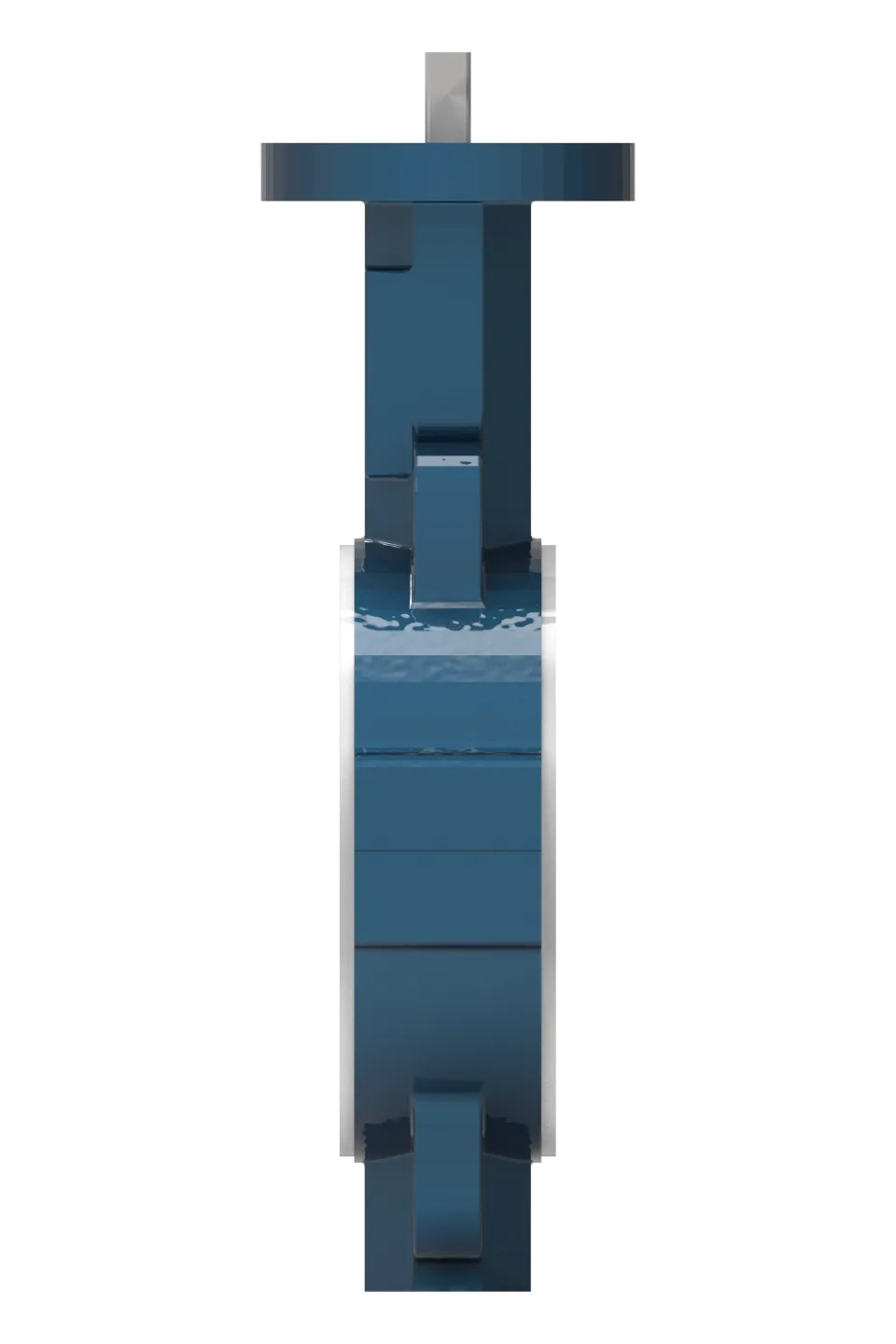

Дисковый затвор 307
Технические характеристики
-
Номинальный диаметр
— DN 50-1200
-
Номинальное давление
— PN10, PN16
-
Температура среды
— -60 °C ... +180 °C
-
Типы присоединения
— Фланцевый, межфланцевый
-
Класс герметичности
— «А»
-
Монтажное положение
— Любое, кроме приводом вниз
-
Типы управления
— — ручное (рычаг)
— ручное (маховик)— ручное (редуктор)— пневмопривод
— электропривод
-
Гарантийный срок
— 12 месяцев
-
Средний срок службы
— 10 000 циклов
-
Гарантированный срок службы
— Не менее 5000 циклов

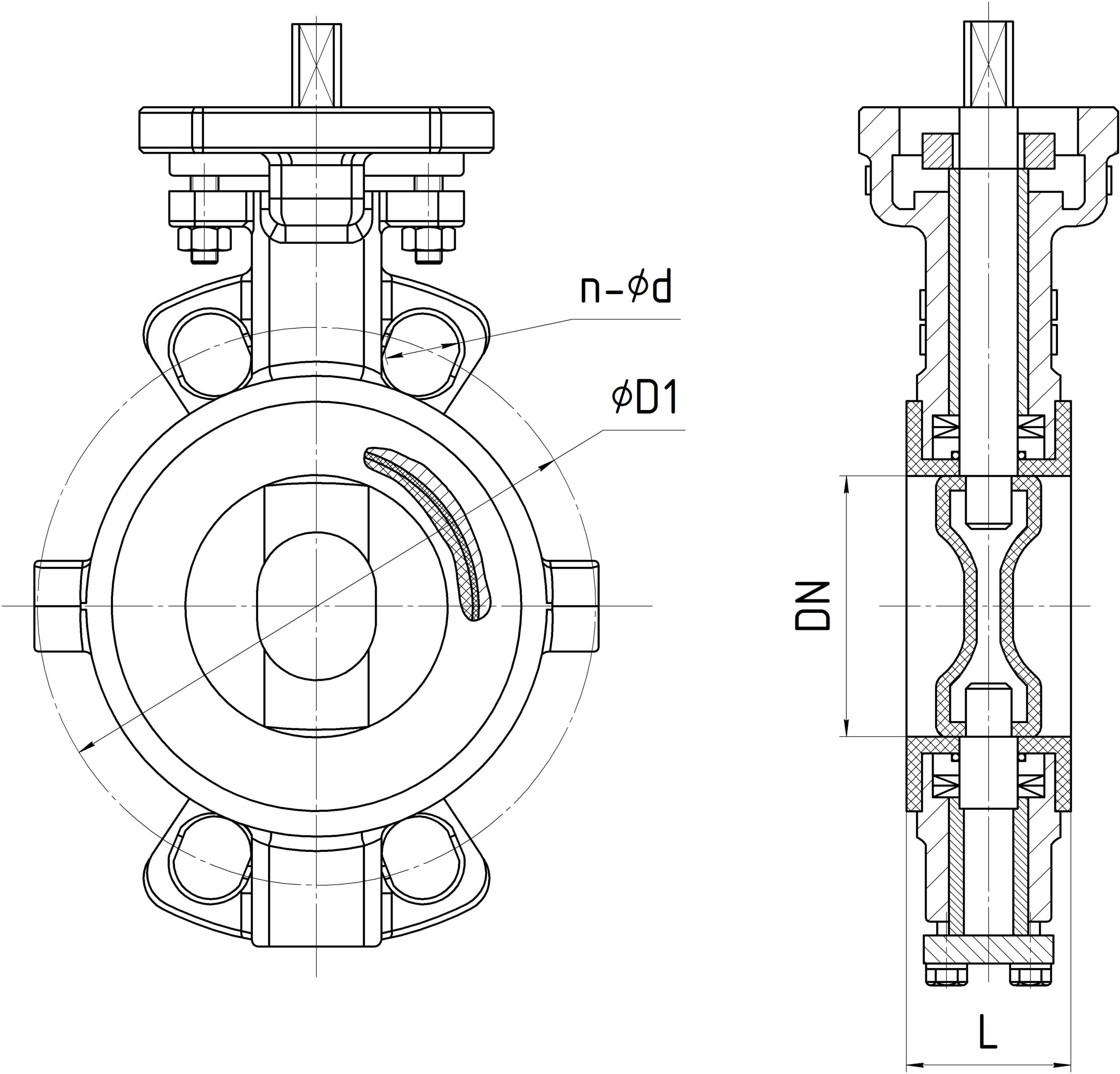

Технические чертежи и размеры
Таблица основных размеров
| DN | D1, mm | L, mm | n-ød |
|---|---|---|---|
| 50 | 160 | 43 | 4-M16 |
| 65 | 180 | 46 | 4-M16 |
| 80 | 195 | 46 | 8-M16 |
| 100 | 215 | 52 | 8-M16 |
| 125 | 245 | 56 | 8-M16 |
| 150 | 280 | 56 | 8-M20 |
| 200 | 335 | 60 | 12-M20 |
| 250 | 405 | 68 | 12-M24 |
| 300 | 460 | 78 | 12-M24 |
| 350 | 520 | 78 | 16-M24 |
| 400 | 580 | 102 | 16-M27 |
| 450 | 640 | 114 | 20-M27 |
Табличные значения для диаметров DN500–DN1200 доступны по запросу
Дисковый затвор — модель 307 предназначен для регулирования и перекрытия потока рабочих сред.
A key feature of this valve is the use of a PTFE seal, which provides high resistance to chemically aggressive media. The valve body is of a split type (two body parts connected by bolts), which facilitates servicing and seal replacement, and extends the device’s service life.
Конструктивные особенности модели:
- Высокая химическая стойкость уплотнения и диска к химически агрессивным средам
- Класс герметичности «A»

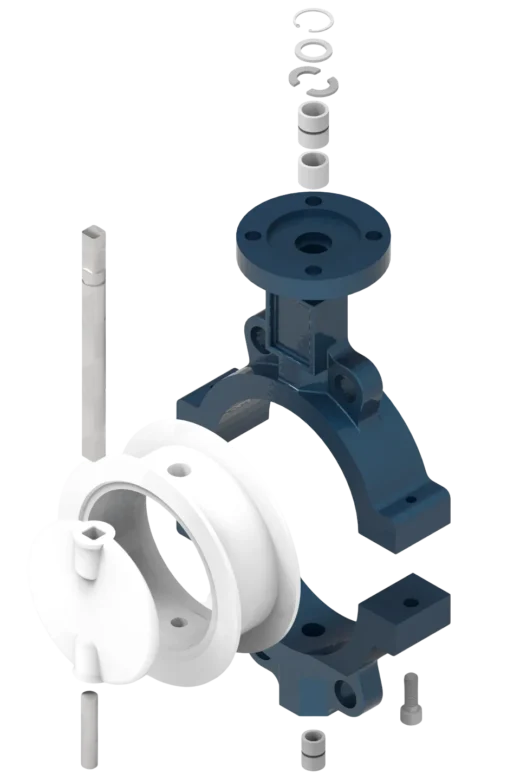

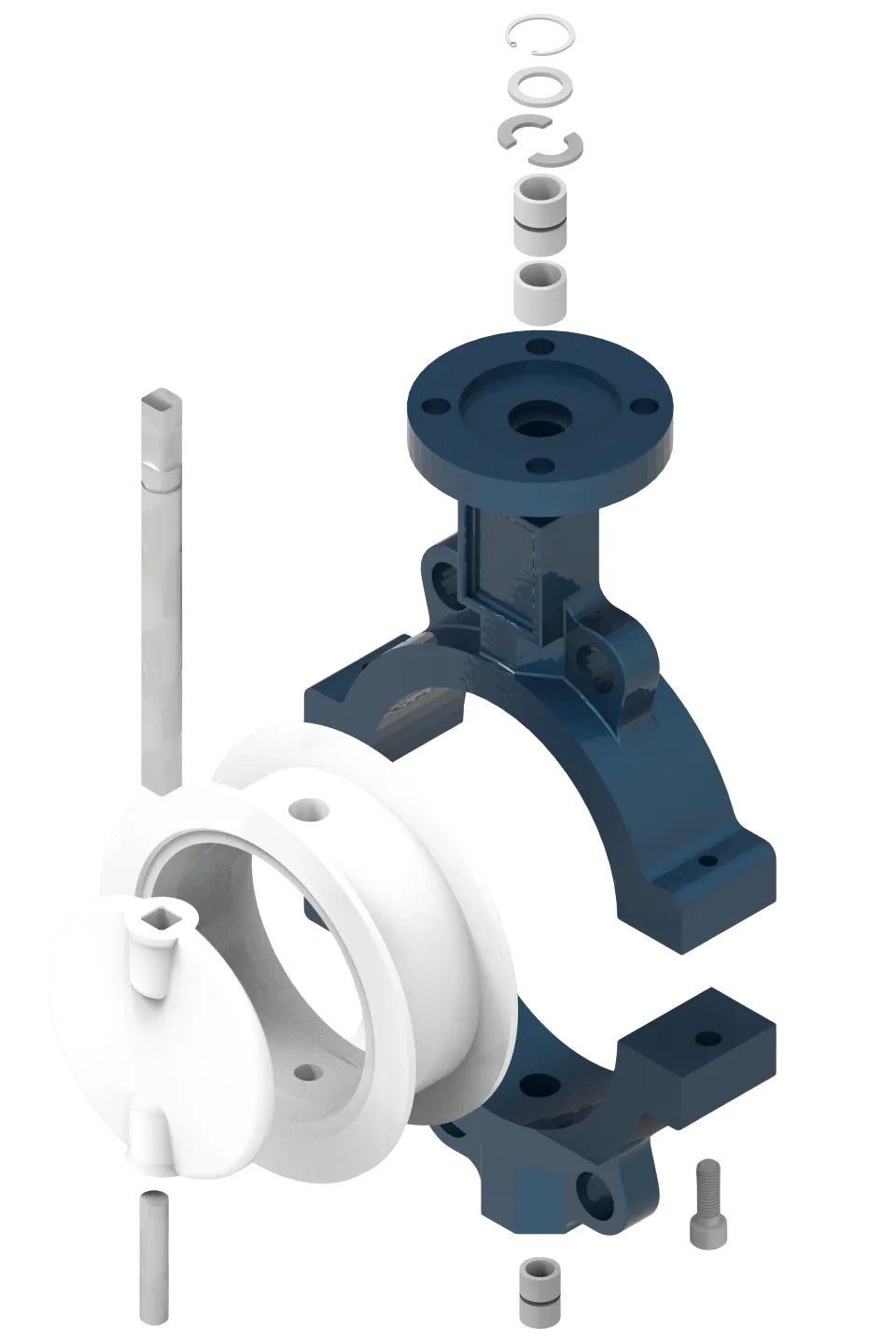

- Разъёмная конструкция корпуса для удобного обслуживания и замены уплотнения
Материалы уплотнения:
🔹 PTFE, FEP, PO, PFA
Корпуса затворов могут быть изготовлены из различных материалов в зависимости от применения:
🔹 Углеродистые стали
A216 WCB (1.0619, GP240GH)
Диски могут быть изготовлены из следующих материалов:
AISI 316 + PTFE / FEP / PO / PFA
AISI 304 + PTFE / FEP / PO / PFA
A216 WCB + PTFE / FEP / PO / PFA
