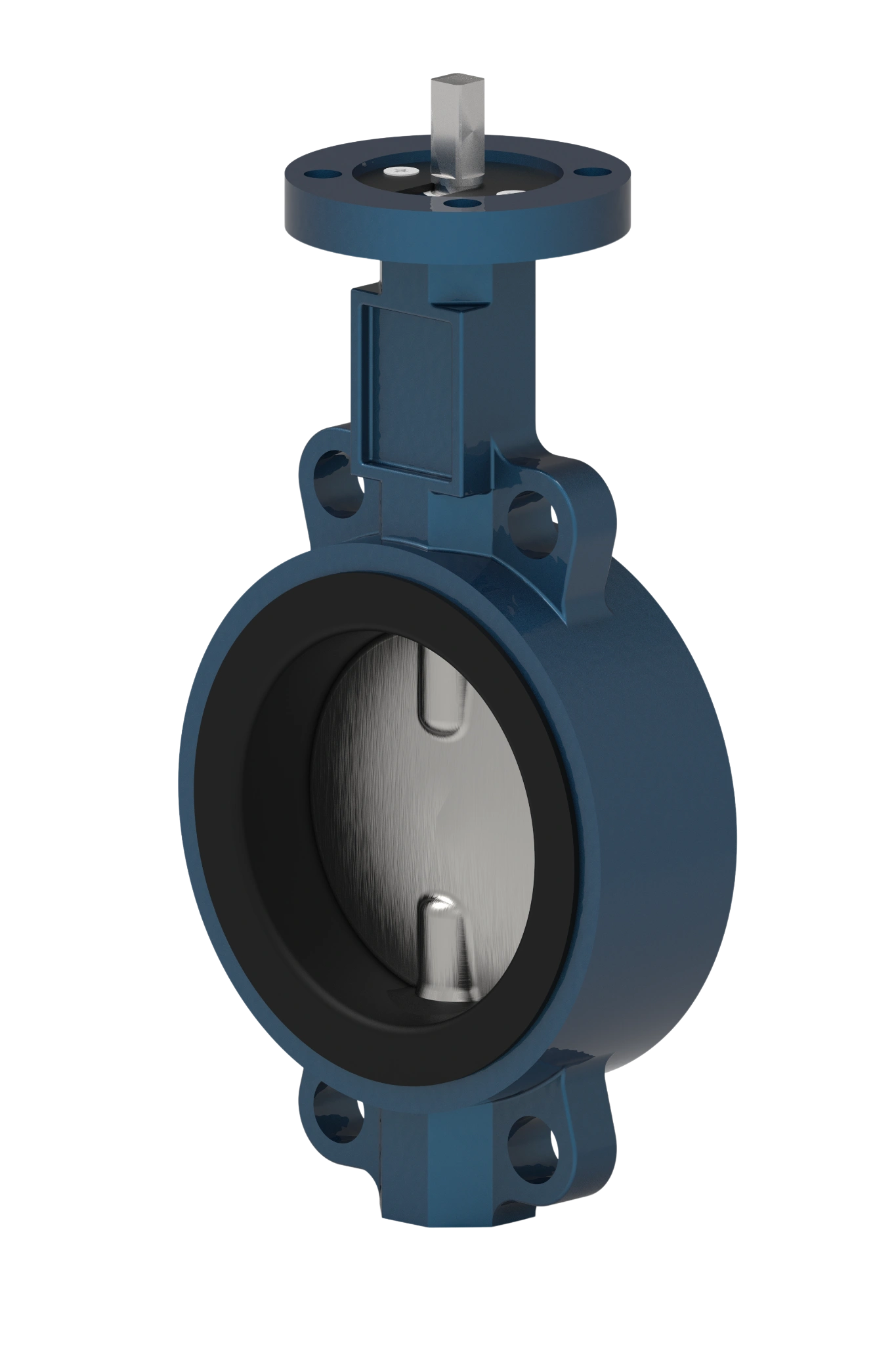

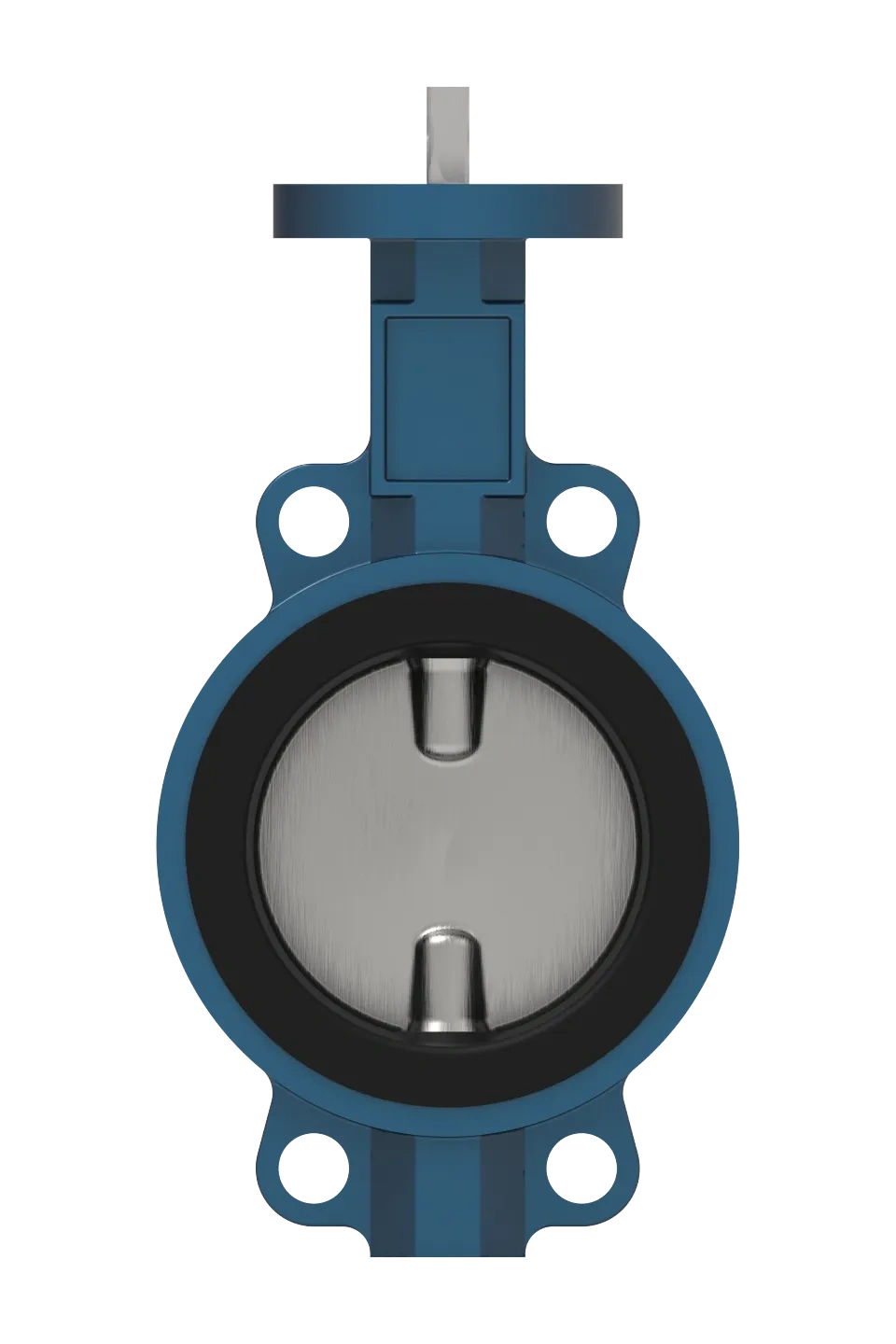

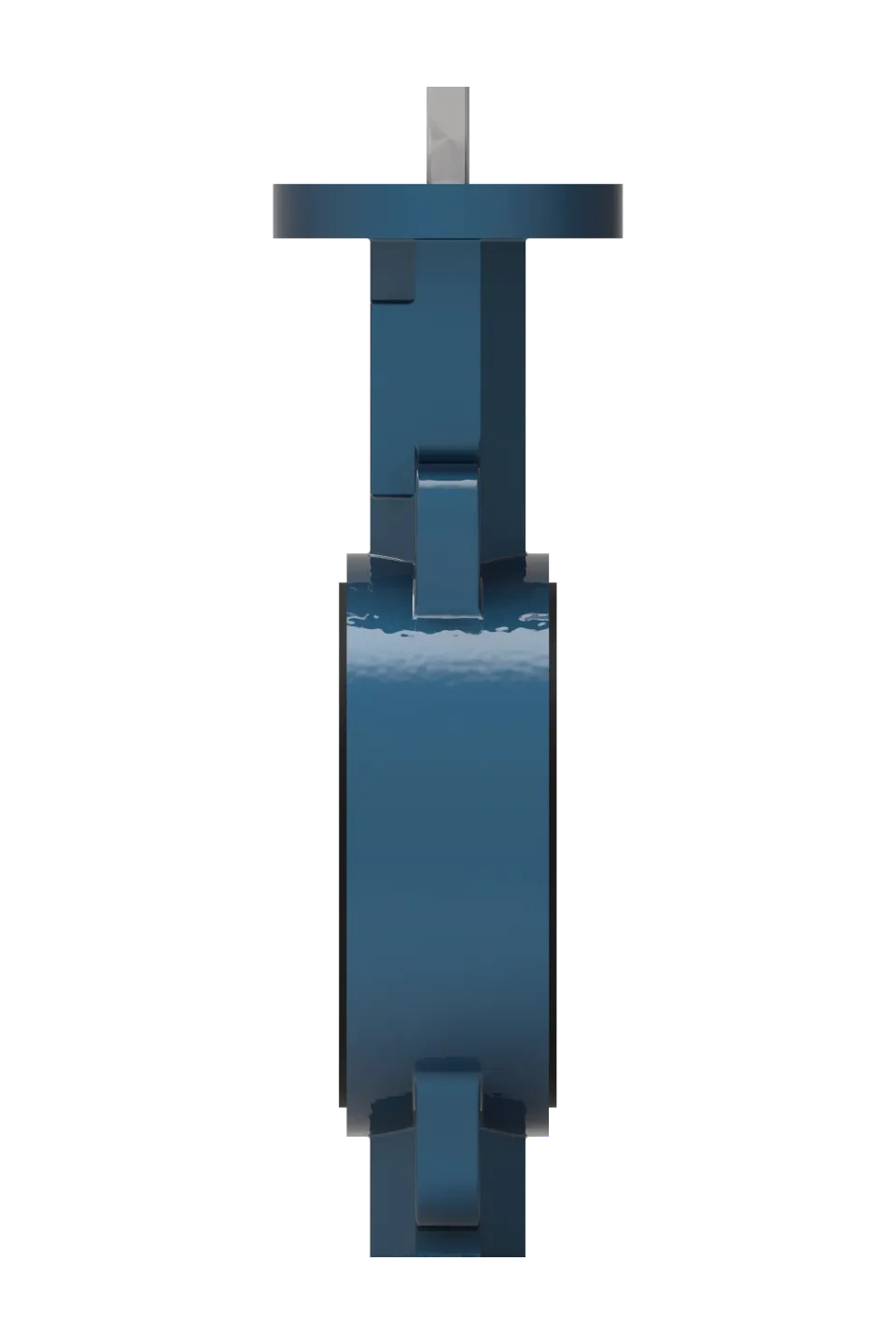

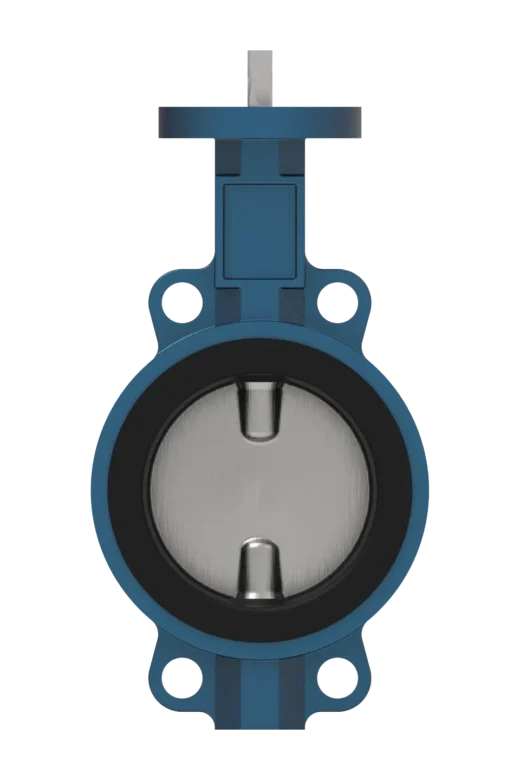

Дисковый затвор 301

DN32-2000 PN10-25

Собственное производство

Сертификаты и полный пакет документов

Срок производства от 20 дней

Технические характеристики

Номинальный диаметр — DN 32-2000
Номинальное давление — PN10, PN16, PN25
Температура среды — -40 °C ... +220 °C
Типы присоединения — межфланцевый, с проушинами, фланцевый
Класс герметичности — «А»
Монтажное положение — Любое, кроме приводом вниз
Типы управления — — ручное (рычаг) 
— ручное (маховик)
— ручное (редуктор)
— пневмопривод 
— электропривод
Гарантийный срок — 12 месяцев
Средний срок службы — 10 000 циклов
Гарантированный срок службы — Не менее 5000 циклов

Технические чертежи и размеры

Номинальное давление PN16

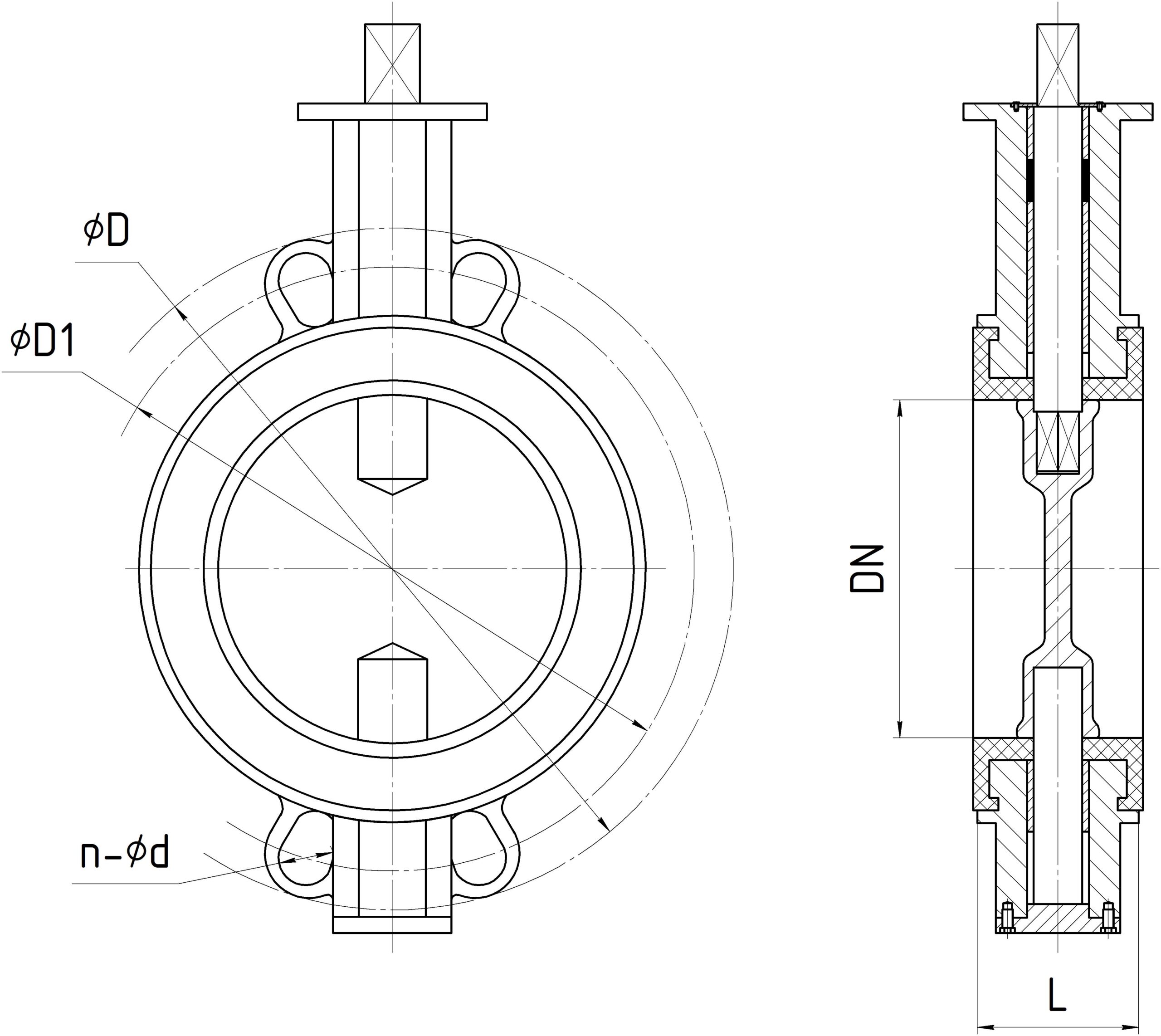

Таблица основных размеров

DN	D, mm	D1, mm	L, mm	n-ød
50	53	125	43	4-M16
65	64	145	46	4-M16
80	79	160	46	8-M16
100	104	180	52	8-M16
125	123	210	56	8-M16
150	156	240	56	8-M16
200	202	295	60	8-M20
250	250	355	68	12-M20
300	302	410	78	12-M24
350	333	460	78	16-M24
400	390	525	102	16-M27
450	441	585	114	20-M27

Табличные значения для диаметров DN500–DN1200 доступны по запросу

Описание продукта

Дисковый затвор (тип 301) предназначен для регулирования и перекрытия потока рабочих сред.

Характерной особенностью данной модели является сменное мягкое седло, обеспечивающее полную двустороннюю герметичность. Широкий ассортимент материалов уплотнения позволяет адаптировать затвор практически к любой рабочей среде.

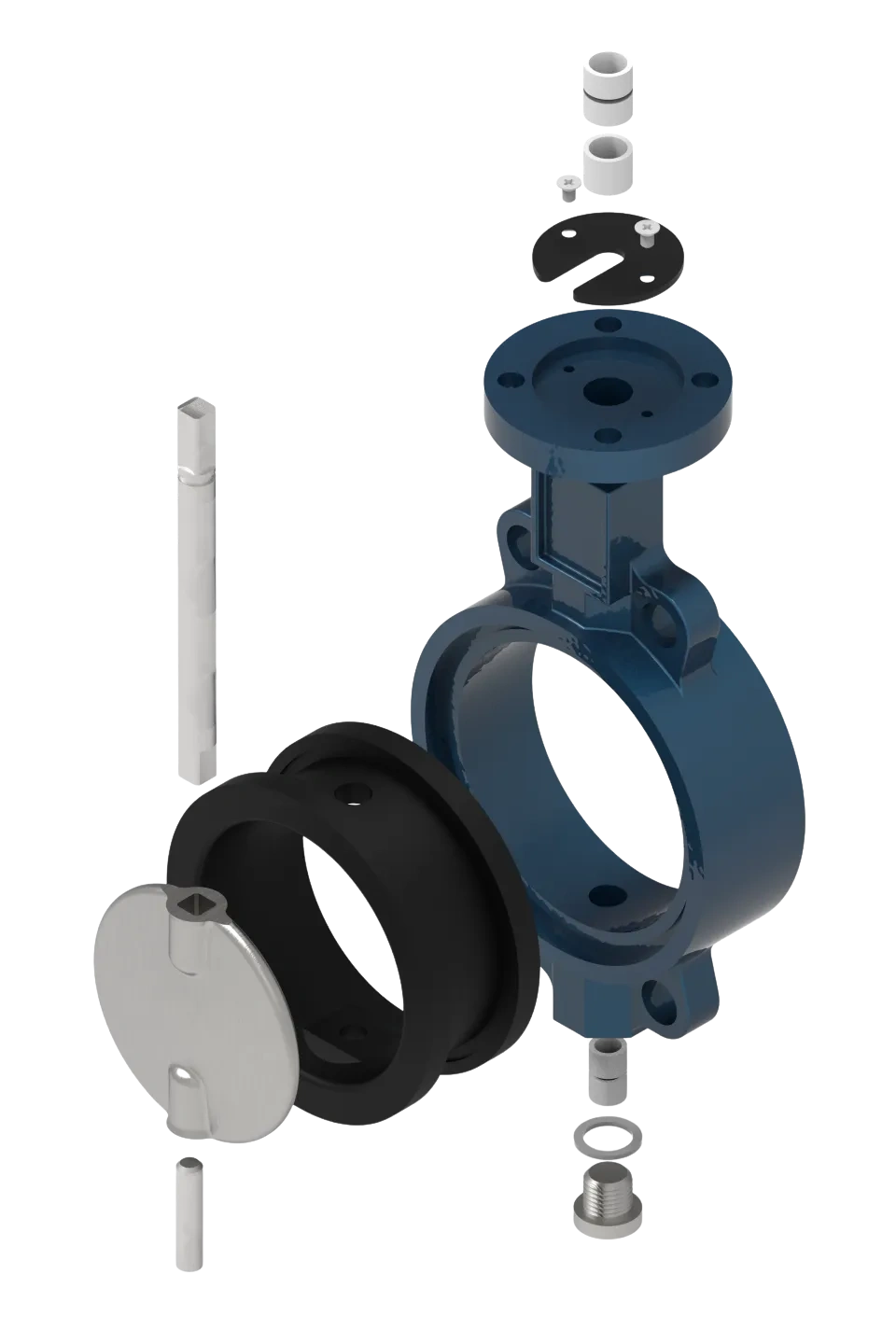

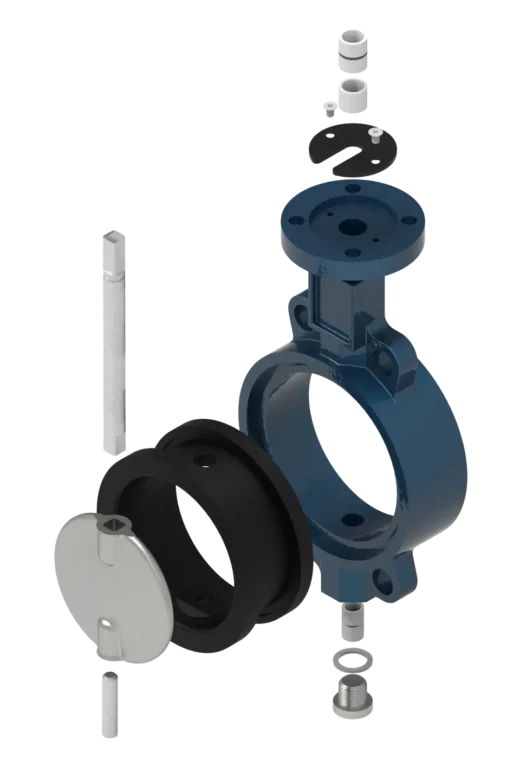

Конструктивные особенности модели:

Сменное уплотнение седла
Доступен с цельным или двухсоставным шпинделем
Широкий выбор материалов уплотнения
Безштифтовое соединение диска и шпинделей (для двухсоставного шпинделя)
Простая установка и удобное обслуживание

Материалы уплотнения:

🔹 EPDM, NBR, NR, FKM (Viton), Neoprene, Silicone, CSM

Корпуса затворов могут быть изготовлены из различных материалов в зависимости от применения:

🔹 Высокопрочный чугун
EN-GJS-400-15 / GGG40

🔹 Углеродистая сталь
A216 WCB (1.0619, GP240GH)

🔹 Нержавеющие стали (коррозионностойкие)
A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
A351 CF3 (1.4306) / AISI 304L / A182 F304L
A351 CF3M (1.4409) / AISI 316L (1.4404)
AISI 316Ti (1.4571)

🔹 Специальные стали (дуплексные)
Duplex 2205 (UNS S31803/S32205, 1.4462)
Super Duplex 2507 (UNS S32750 / 1.4410)
