Обратный клапан 704
DN40-600, PN10-63
Собственное производство
Сертификаты и полный пакет документов
Срок производства от 20 дней
Технические характеристики
-
Номинальный диаметр
— DN 40-600
-
Номинальное давление
— PN 10-63
-
Температура среды
— -60 °C ... +540 °C
-
Типы присоединения
— Приварной, фланцевый, муфтовый
-
Класс герметичности
— «А»
-
Гарантийный срок
— 12 месяцев
-
Монтажное положение
— Любое, кроме приводом вниз
-
Типы управления
— — ручное (рычаг) — ручное (маховик) — пневмопривод
— электропривод
-
Средний срок службы
— 10 000 циклов
-
Гарантированный срок службы
— Не менее 5000 циклов

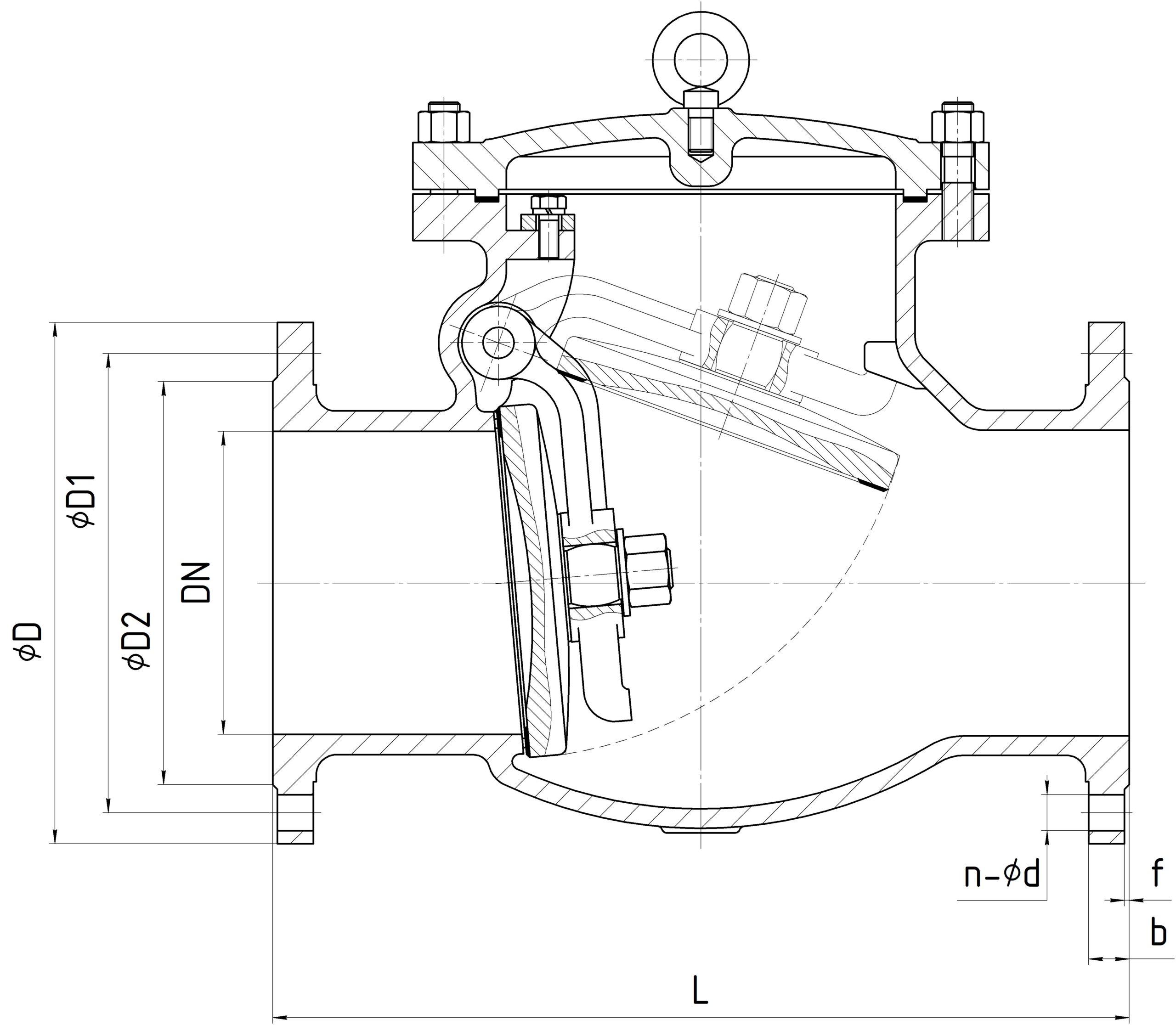

Технические чертежи и размеры
Номинальный диаметр PN16
Таблица основных размеров
| DN, mm |
D, mm |
D1, mm |
D2, mm |
L, mm |
b, mm |
f, mm |
n-ød, mm |
|---|---|---|---|---|---|---|---|
| 50 | 165 | 125 | 102 | 230 | 16 | 3 | 4-18 |
| 65 | 185 | 145 | 122 | 290 | 18 | 3 | 4-18 / 8-18 |
| 80 | 200 | 160 | 138 | 310 | 20 | 3 | 8-18 |
| 100 | 220 | 180 | 158 | 350 | 20 | 3 | 8-18 |
| 125 | 250 | 210 | 188 | 400 | 22 | 3 | 8-18 |
| 150 | 285 | 240 | 212 | 480 | 24 | 3 | 8-22 |
| 200 | 340 | 295 | 268 | 550 | 26 | 3 | 12-22 |
| 250 | 406 | 355 | 320 | 650 | 30 | 3 | 12-26 |
| 300 | 460 | 410 | 378 | 750 | 30 | 4 | 12-26 |
| 350 | 520 | 470 | 430 | 850 | 34 | 4 | 16-26 |
| 400 | 580 | 525 | 482 | 950 | 36 | 4 | 16-30 |
Описание продукта
Обратный клапан модель 704 предназначен для обеспечения однонаправленного потока в системах, где критически важны:
- Высокая эксплуатационная надёжность
- Длительный срок службы
- Стойкость к агрессивным средам и тяжёлым условиям эксплуатации
The valve’s design allows for quick and simple maintenance, resulting in minimized operational downtime and reduced maintenance costs.
Конструктивные особенности модели:
- Подходит для высоконапорных установок
- Простое обслуживание благодаря модульной конструкции
- Безпружинное исполнение (поворотный обратный клапан) — запорный элемент (диск) свободно качается под потоком и закрывается автоматически при остановке потока
Рабочие среды:
- Агрессивные и неагрессивные жидкости
- Нефтепродукты
- Щёлочи
- Кислоты
- Вода, пар
Материалы корпуса / диска:
🔹 Углеродистые стали
- A216 WCB (1.0619, GP240GH)
- A216 WCC (1.1131)
🔹 Низколегированные стали
- A352 LCC (~1.6220 / 16MnMo5)
- A352 LCB (~P355NL1 / 1.0566), LC1
- A217 WC6 (1.7363 / 13CrMo4-5)
🔹 Нержавеющие стали (коррозионностойкие)
- A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
- A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
- A351 CF3 (1.4306) / AISI 304L / A182 F304L
- A351 CF3M (1.4409) / AISI 316L (1.4404)
- AISI 904L (1.4539)
- AISI 316Ti (1.4571)
