Задвижка 502

DN40-1200, PN6-100

Собственное производство

Сертификаты и полный пакет документов

Срок производства от 20 дней

Технические характеристики

Номинальный диаметр — DN 40-1200
Номинальное давление — PN 6-1000
Температура среды — -196 °C ... +540 °C
Типы присоединения — Приварной, фланцевый, муфтовый
Класс герметичности — «А»
Гарантийный срок — 12 месяцев
Монтажное положение — Любое, кроме приводом вниз
Типы управления — — ручное (рычаг)
— ручное (маховик)
— пневмопривод 
— электропривод
Средний срок службы — 10 000 циклов
Гарантированный срок службы — Не менее 5000 циклов

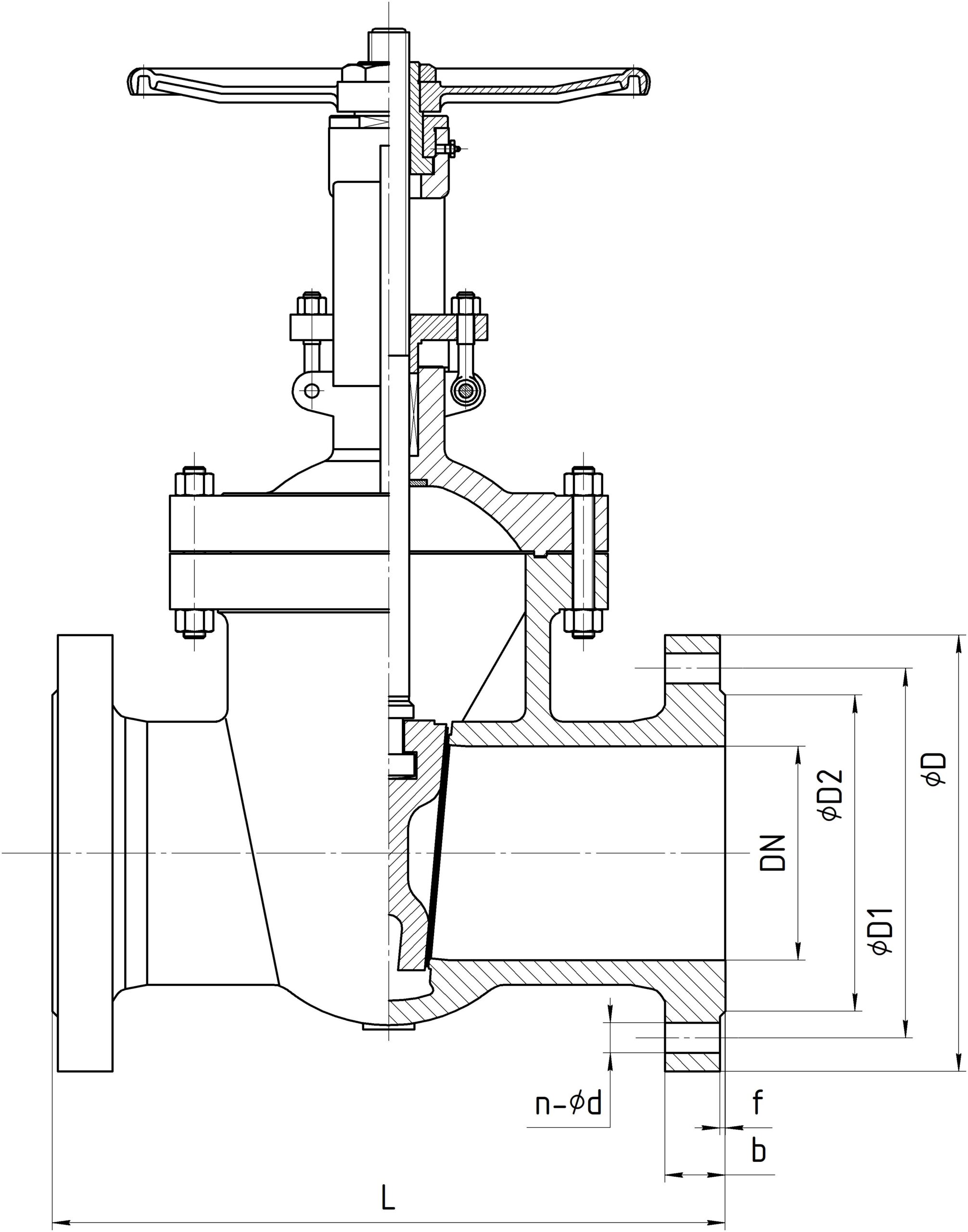

Технические чертежи и размеры

Номинальный диаметр PN16

Таблица основных размеров

DN, mm	D, mm	D1, mm	D2, mm	L, mm	b, mm	f, mm	n-ød, mm
50	165	125	102	250	16	3	4-18
65	135	145	122	270	18	3	4-18 / 8-18
80	200	160	138	280	20	3	8-18
100	220	180	158	300	20	3	8-18
125	250	210	188	325	22	3	8-18
150	285	240	212	350	24	3	8-22
200	340	295	268	400	26	3	12-22
250	405	355	320	450	30	3	12-26
300	460	410	378	500	30	4	12-26
350	520	470	438	550	31	4	16-26
400	580	525	490	600	36	4	16-30
450	640	585	550	650	40	4	20-30
500	715	650	610	700	44	4	20-33

Описание продукта

Клиновая задвижка модель 502 предназначена для регулирования и перекрытия потока в установках, где требуются высокая герметичность и долговечность.

Благодаря широкому выбору материалов корпуса и уплотнений задвижки могут быть точно адаптированы к различным условиям эксплуатации, включая контакт с химически агрессивными средами и работу при высоких температурах. Усиленная ребристая конструкция крышки обеспечивает повышенную механическую прочность и эксплуатационную стабильность даже в экстремальных температурных условиях. Возможность выбора между жёстким и гибким клином позволяет оптимально адаптировать задвижку к специфике конкретного технологического применения.

Конструктивные особенности модели:

Предназначен для высоконапорных применений
Широкий ассортимент материалов корпуса, уплотнений и уплотнительных вставок
Усиленная ребристая крышка — подходит для криогенных и высокотемпературных условий
Возможность выбора жёсткого или гибкого клина (в зависимости от условий эксплуатации)

Рабочая среда:

Неагрессивные жидкости
(вода, пар, минеральные масла, гликоли, солевые растворы низкой концентрации, напр., NaCl)
Агрессивные, коррозионные или химически активные жидкости
(серная кислота — H₂SO₄, соляная кислота — HCl, промышленные сточные воды, аммиак — водный или безводный)
Нефтепродукты и топливо
(сырая нефть, бензин, масло, жидкое топливо)
Технические и промышленные газы
(водород — H₂, сероводород — H₂S, биогаз)

Материалы корпуса:

🔹 Углеродистые стали

ASTM A216 WCB (1.0619, GP240GH)

🔹 Низкотемпературные углеродистые стали

A352LCB / A352LCC

🔹 Специальные легированные стали

ASTM A217 WC6 / WC9

🔹 Нержавеющие стали (коррозионностойкие)

ASTM A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
ASTM A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
A351 CF3 (1.4306) / AISI 304L / A182 F304L
A351 CF3M (1.4409) / AISI 316L (1.4404)
AISI 316Ti (1.4571)
AISI 904L (1.4539)
