Запорный клапан 601
DN15-500, PN16-420
Собственное производство
Сертификаты и полный пакет документов
Срок производства от 20 дней
Технические характеристики
-
Номинальный диаметр
— DN 15-500
-
Номинальное давление
— PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400, PN420
-
Температура среды
— -196 °C ... +540 °C
-
Типы присоединения
— Приварной, фланцевый
-
Класс герметичности
— «А»
-
Гарантийный срок
— 12 месяцев
-
Монтажное положение
— Любое, кроме приводом вниз
-
Типы управления
— — ручное (рычаг) — ручное (маховик) — пневмопривод
— электропривод
-
Средний срок службы
— 10 000 циклов
-
Гарантированный срок службы
— Не менее 5000 циклов

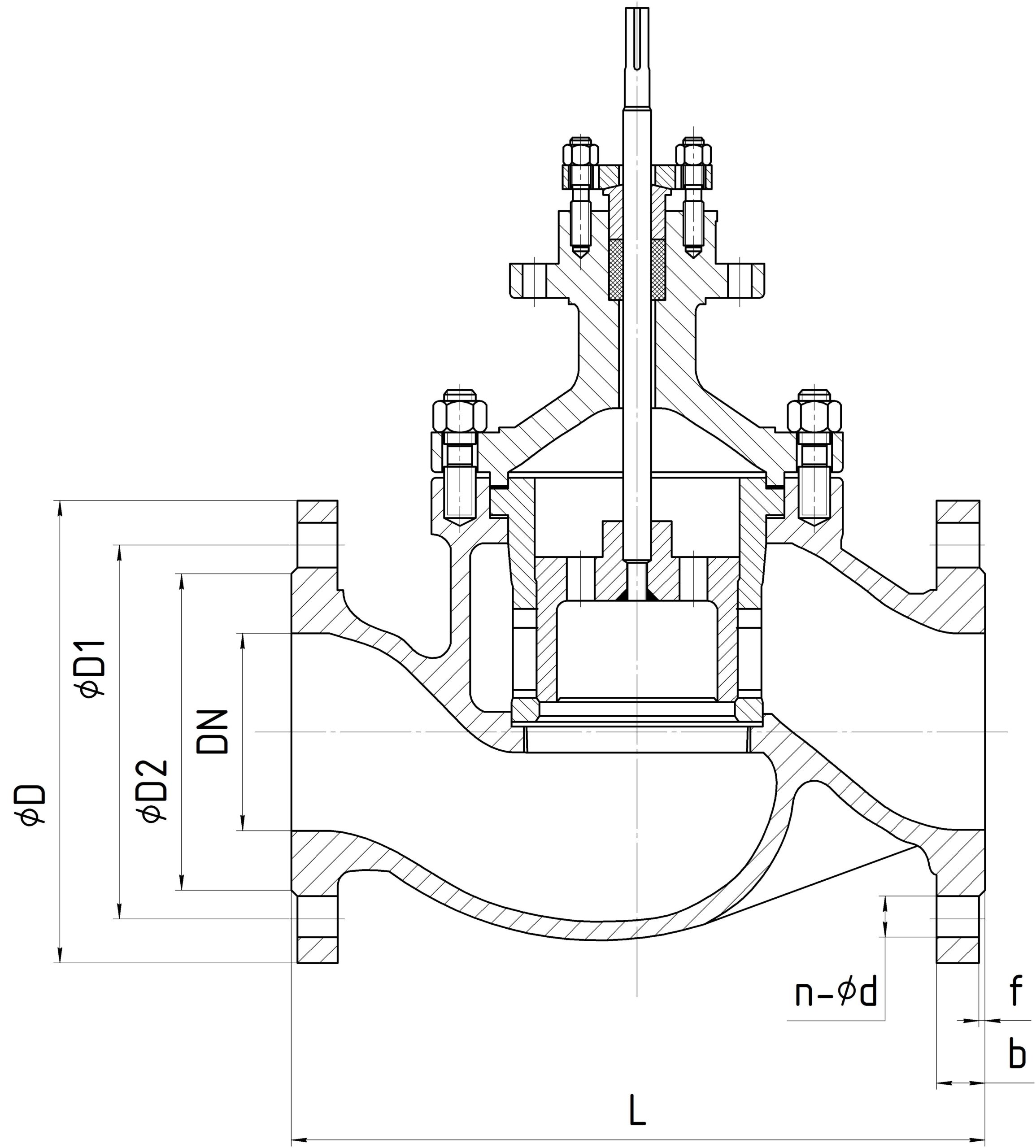

Технические чертежи и размеры
Номинальный диаметр PN16
Таблица основных размеров
| DN, mm |
D, mm |
D1, mm |
D2, mm |
L, mm |
b, mm |
f, mm |
n-ød, mm |
|---|---|---|---|---|---|---|---|
| 15 | 95 | 65 | 45 | 130 | 14 | 2 | 4-14 |
| 20 | 105 | 75 | 58 | 150 | 14 | 2 | 4-14 |
| 25 | 115 | 85 | 68 | 160 | 14 | 2 | 4-14 |
| 32 | 140 | 100 | 78 | 180 | 16 | 2 | 4-18 |
| 40 | 150 | 110 | 88 | 200 | 16 | 3 | 4-18 |
| 50 | 165 | 125 | 102 | 230 | 16 | 3 | 4-18 |
| 65 | 185 | 145 | 122 | 290 | 18 | 3 | 4-18 / 8-18 |
| 80 | 200 | 160 | 138 | 310 | 20 | 3 | 8-18 |
| 100 | 220 | 180 | 158 | 350 | 20 | 3 | 8-18 |
| 125 | 250 | 210 | 188 | 400 | 22 | 3 | 8-18 |
| 150 | 285 | 240 | 212 | 480 | 24 | 3 | 8-22 |
| 200 | 340 | 295 | 268 | 600 | 26 | 3 | 12-22 |
| 250 | 405 | 355 | 320 | 650 | 30 | 3 | 12-26 |
| 300 | 460 | 410 | 378 | 750 | 30 | 4 | 12-26 |
| 350 | 520 | 470 | 438 | 850 | 34 | 4 | 16-26 |
| 400 | 580 | 525 | 490 | 980 | 36 | 4 | 16-30 |
| 450 | 640 | 585 | 550 | 1100 | 40 | 4 | 20-30 |
| 500 | 715 | 660 | 610 | 1150 | 44 | 4 | 20-33 |
Описание продукта

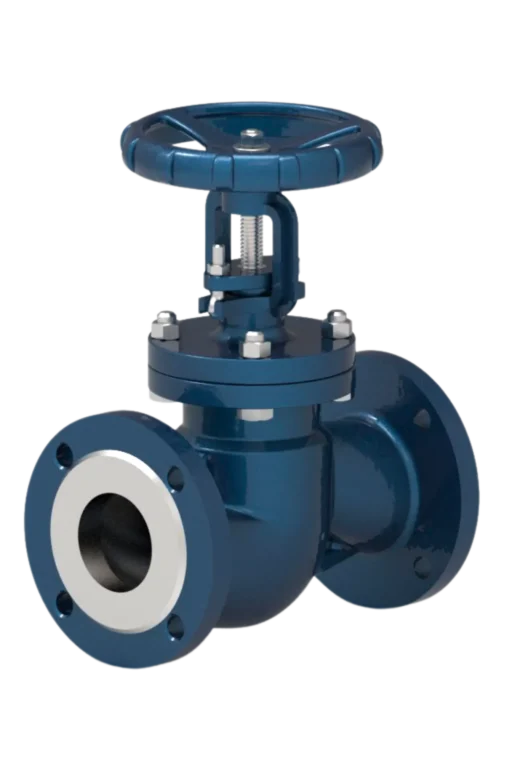

Запорный клапан модель 601 предназначен для регулирования и перекрытия потока в системах, требующих высокой герметичности и долговечности. Благодаря широкому выбору материалов корпуса и прокладок модель 601 может быть адаптирована к различным условиям эксплуатации, включая химически агрессивные среды и высокотемпературные применения.
Конструктивные особенности модели:
- Предназначен для высоконапорных применений
- Широкий выбор материалов корпуса, прокладок и уплотнительных вставок
- Усиленная ребристая конструкция крышки, позволяющая работать как в криогенных, так и в высокотемпературных условиях
Рабочие среды:
- Агрессивные и неагрессивные жидкости
- Нефтепродукты
- Щёлочи
- Кислоты
- Вода, пар
Материалы корпуса / диска:
🔹 Углеродистые стали
- A216 WCB (1.0619, GP240GH)
- A216 WCC (1.1131)
🔹 Низколегированные стали
- A352 LCC (~1.6220/16MnMo5)
- A352 LCB (~P355NL1/1.0566), LC1
- A217 WC6 (1.7363/13CrMo4-5)
🔹 Нержавеющие стали (коррозионностойкие)
- A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
- A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
- A351 CF3 (1.4306) / AISI 304L / A182 F304L
- A351 CF3M (1.4409) / AISI 316L (1.4404)
- AISI 904L (1.4539)
- AISI 316Ti (1.4571)
Заполнить опросный лист
и мы подготовим для вас индивидуальное предложение.
Get a consultation engineer
Наш специалист свяжется с вами для подробной технической консультации
Мы ответим в течение 10 минут
