Шиберная ножевая задвижка 103

DN50-1000 PN10-16

Собственное производство

Сертификаты и полный пакет документов

Срок производства от 20 дней

Технические характеристики

Номинальный диаметр — DN 50-1000
Номинальное давление — PN 10, PN16
Температура среды — -20 °C ... +130 °C
Типы присоединения — Межфланцевый, с проушинами
Класс герметичности — «А»
Монтажное положение — Любое, кроме приводом вниз
Типы управления — — ручное (рычаг) 
— ручное (маховик)
— ручное (редуктор)
— пневмопривод 
— электропривод
Гарантийный срок — 12 месяцев
Средний срок службы — 2500 циклов
Гарантированный срок службы — Не менее 1000 циклов

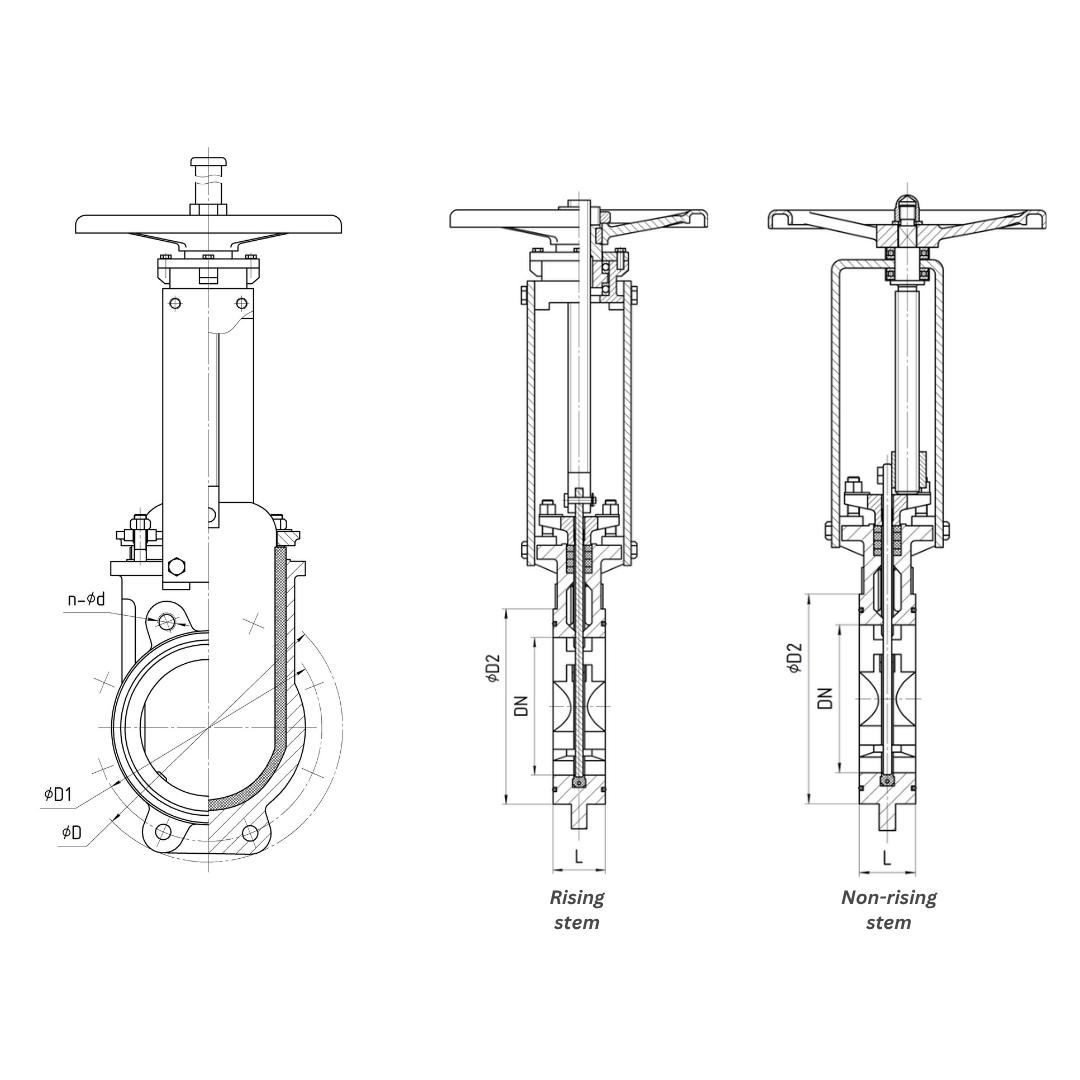

Технические чертежи и размеры

Номинальное давление PN10

Таблица основных размеров

DN	D, mm	D1, mm	D2, mm	L, mm	n-ød
50	165	125	102	48	4-M16
65	185	145	122	48	4-M16 / 8-M16
80	200	160	138	51	8-M16
100	220	180	158	51	8-M16
125	250	210	188	57	8-M16
150	285	240	212	57	8-M20
200	340	295	268	70	8-M20
250	395	350	320	70	12-M20
300	445	400	370	76	12-M20
350	505	460	430	76	16-M20
400	565	515	482	89	16-M24
450	615	565	532	89	20-M24
500	670	620	585	114	20-M24
600	780	725	685	114	20-M27

Табличные значения для диаметров DN700–DN1400 и давления PN16 доступны по запросу

Описание продукта

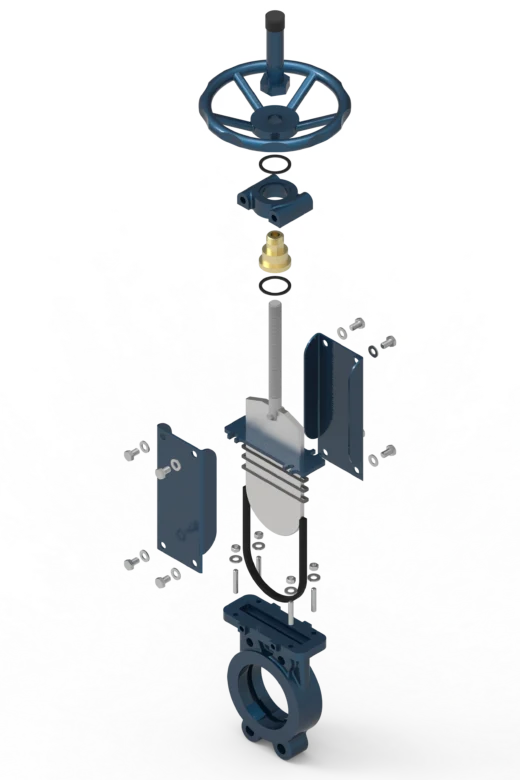

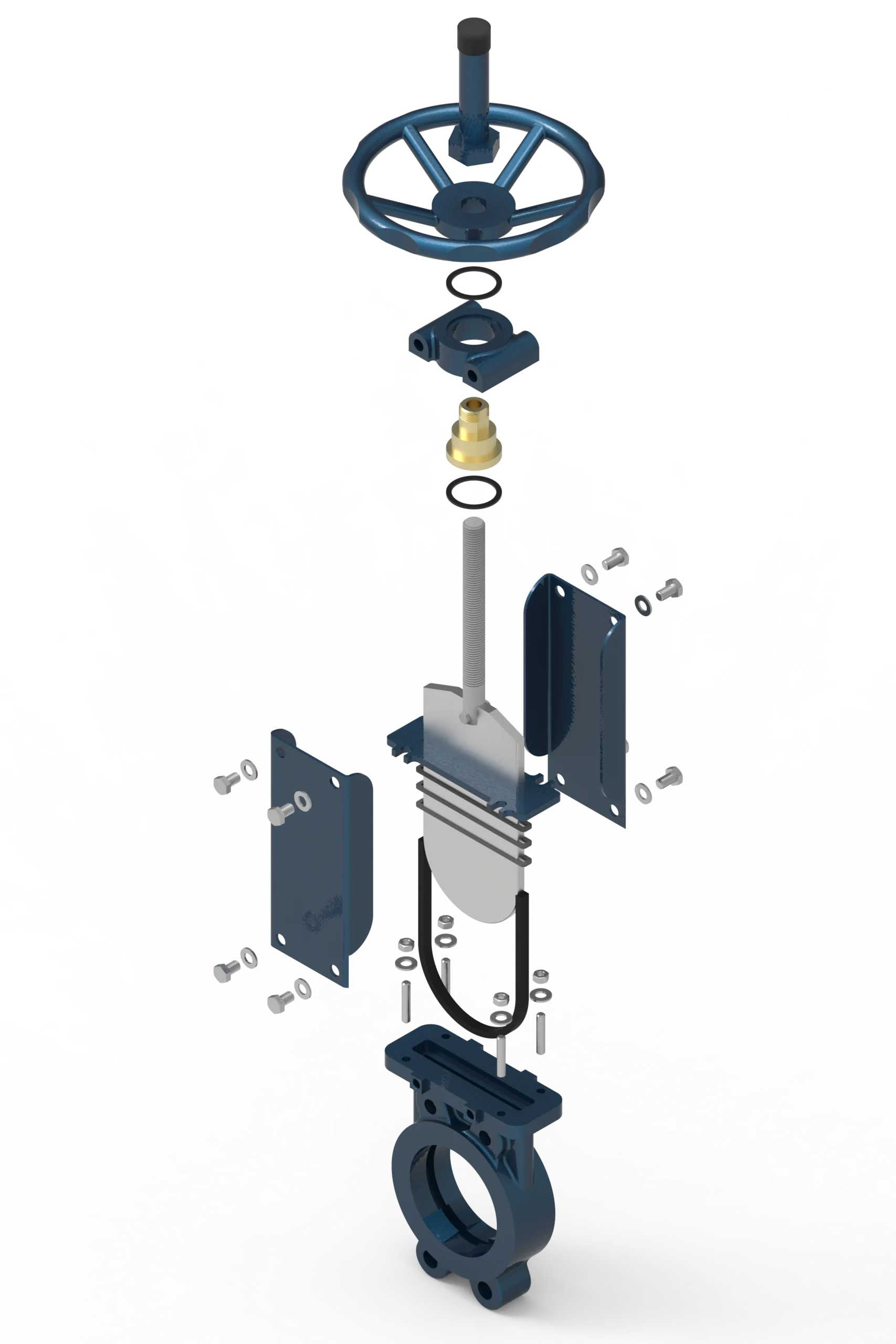

Шиберная ножевая задвижка модель 103 изготовлена как монолитная отливка (неразборная) и оснащена U-образным седлом.

During valve opening, the seal adapts to the internal contour of the body, ensuring a полнопроходное сечение path без застойных зон. This provides effective protection against the ingress of fine abrasive particles into the valve’s “gate pocket,” which guarantees high cycle life and operational durability.

Конструктивные особенности:

Шарнирное уплотнение, обеспечивающее двустороннюю герметичность
Широкий выбор материалов корпуса и уплотнения
При открытии задвижки уплотнение принимает форму внутреннего сечения корпуса, обеспечивая беспрепятственный полнопроходной поток и исключая застойные зоны

Рабочие среды:
