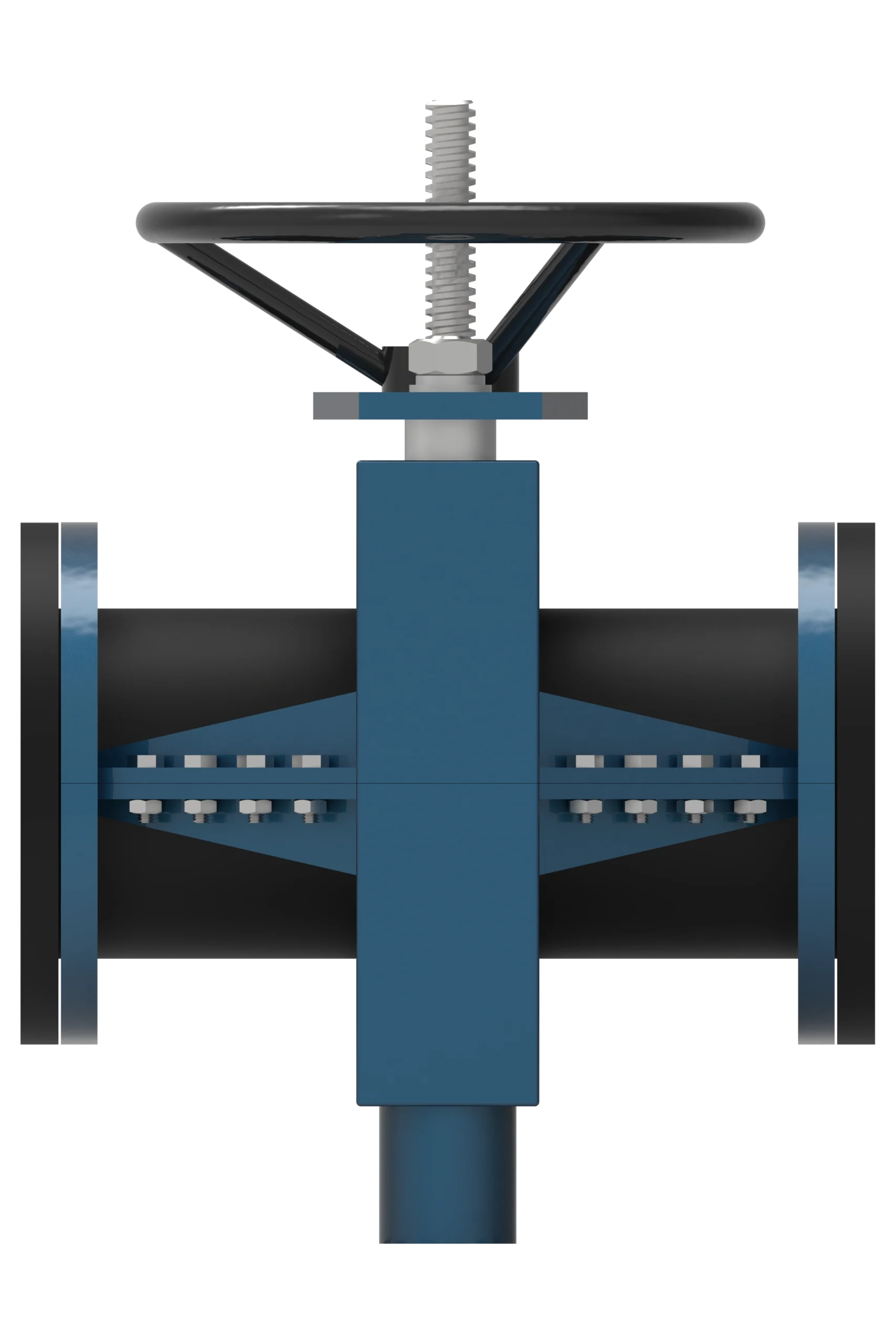

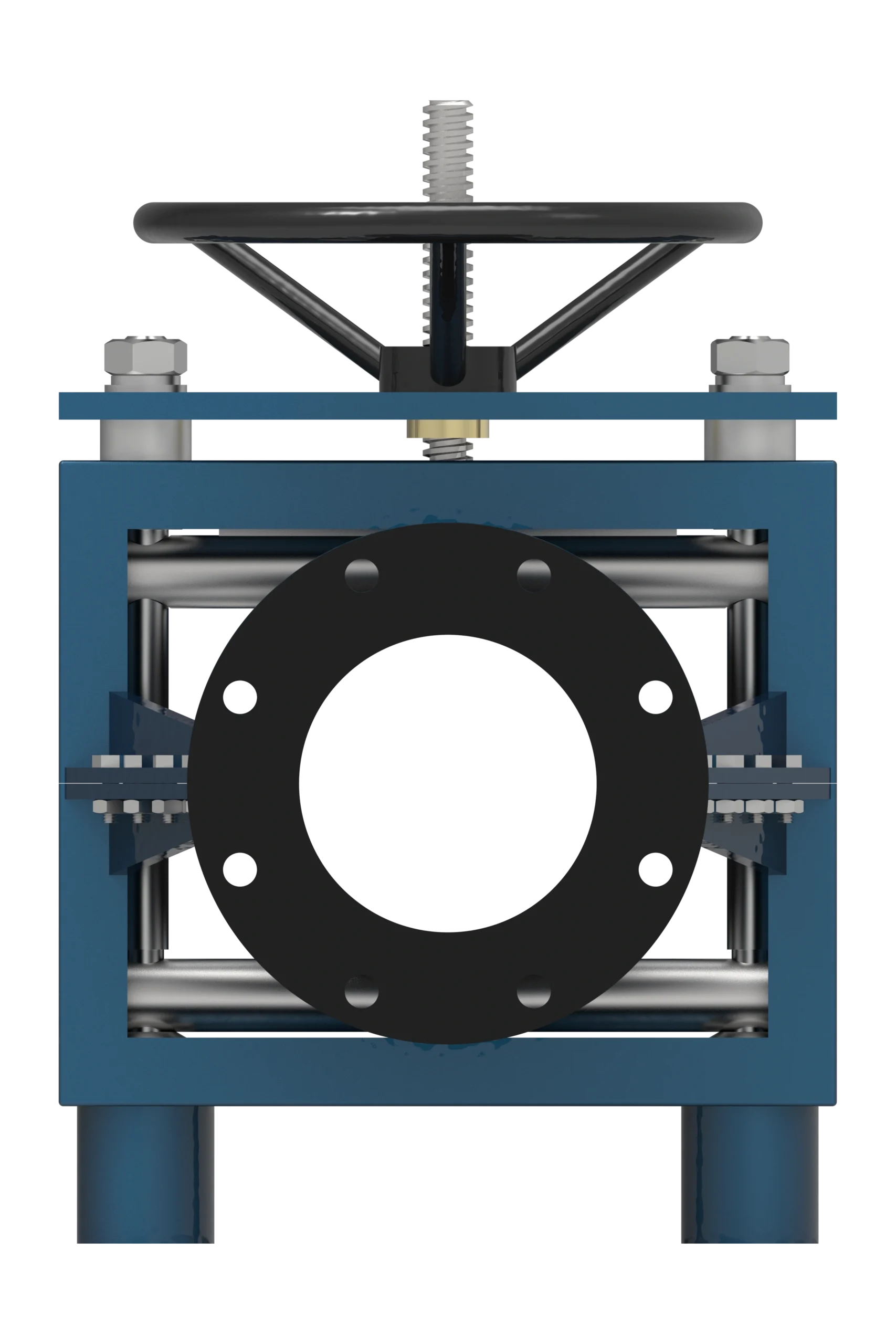

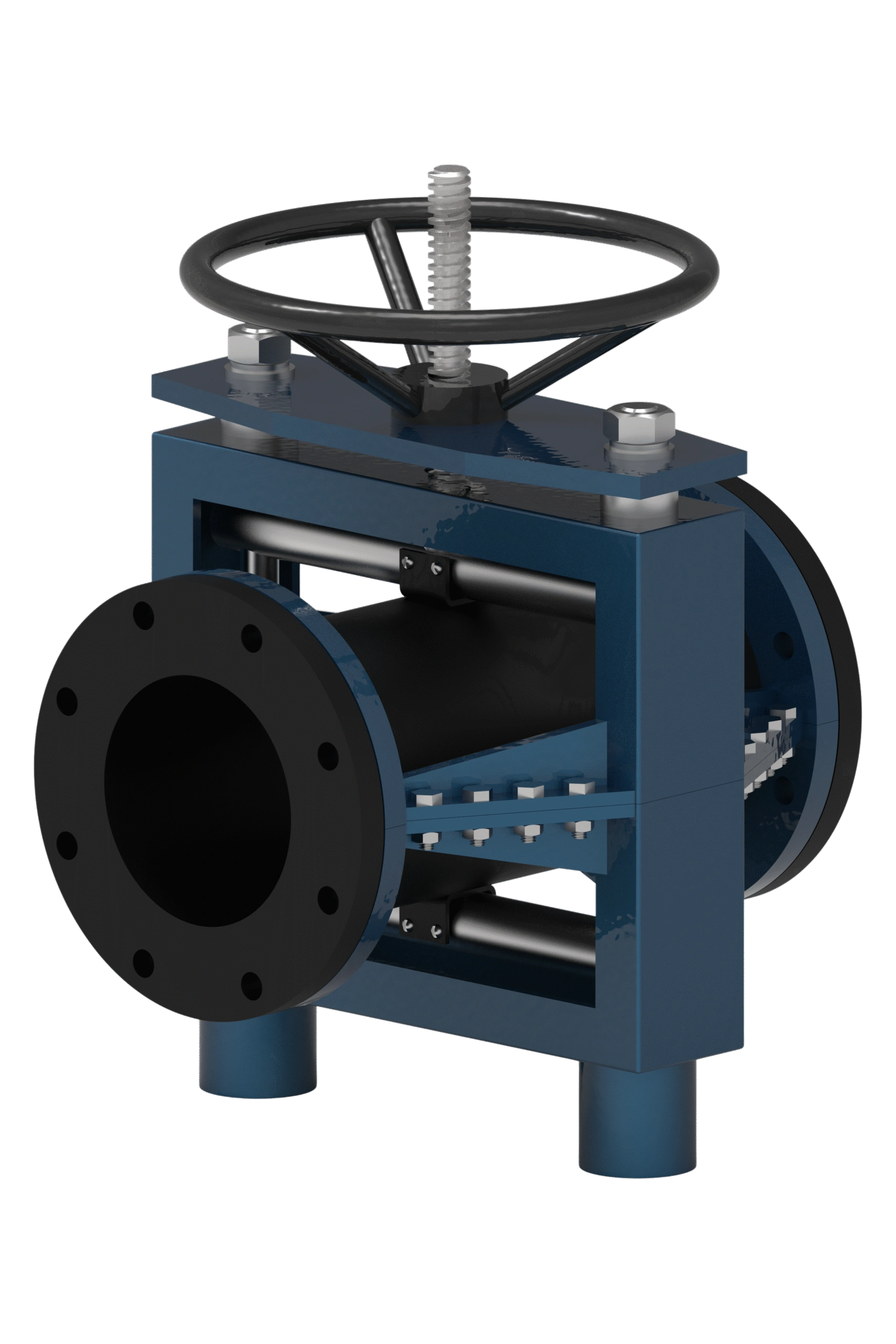

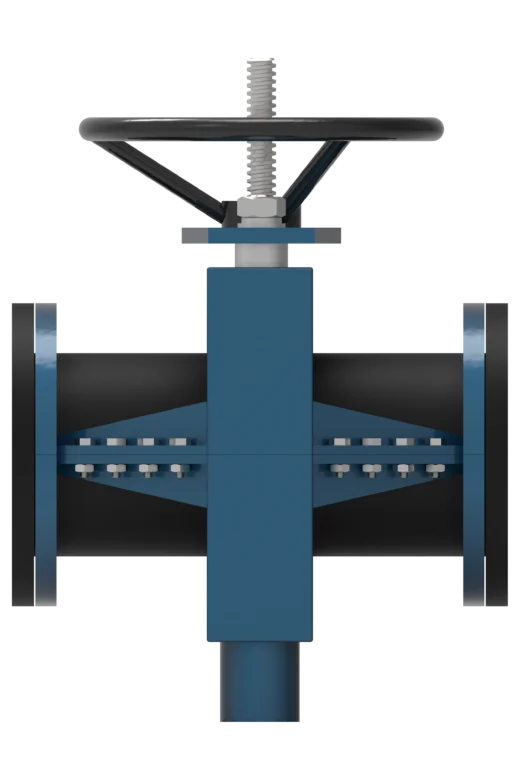

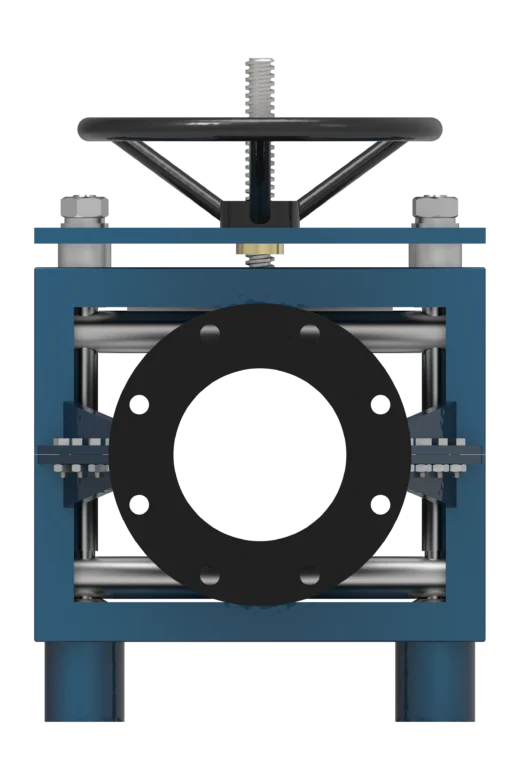

Шланговая задвижка (открытая) 206M

DN50-1200 PN10-16

Собственное производство

Сертификаты и полный пакет документов

Срок производства от 20 дней

Технические характеристики

Номинальный диаметр — DN 50-1200
Номинальное давление — PN10, PN16, PN25, PN40
Температура среды — -60 °C ... +200 °C
Тип корпуса — Открытый
Класс герметичности — «А»
Монтажное положение — Любое, кроме приводом вниз
Типы управления — — ручное (рычаг) 
— ручное (маховик)
— ручное (редуктор)
— пневмопривод 
— электропривод
Гарантийный срок — 12 месяцев
Средний срок службы — 6 000 циклов
Гарантированный срок службы — Не менее 4000 циклов

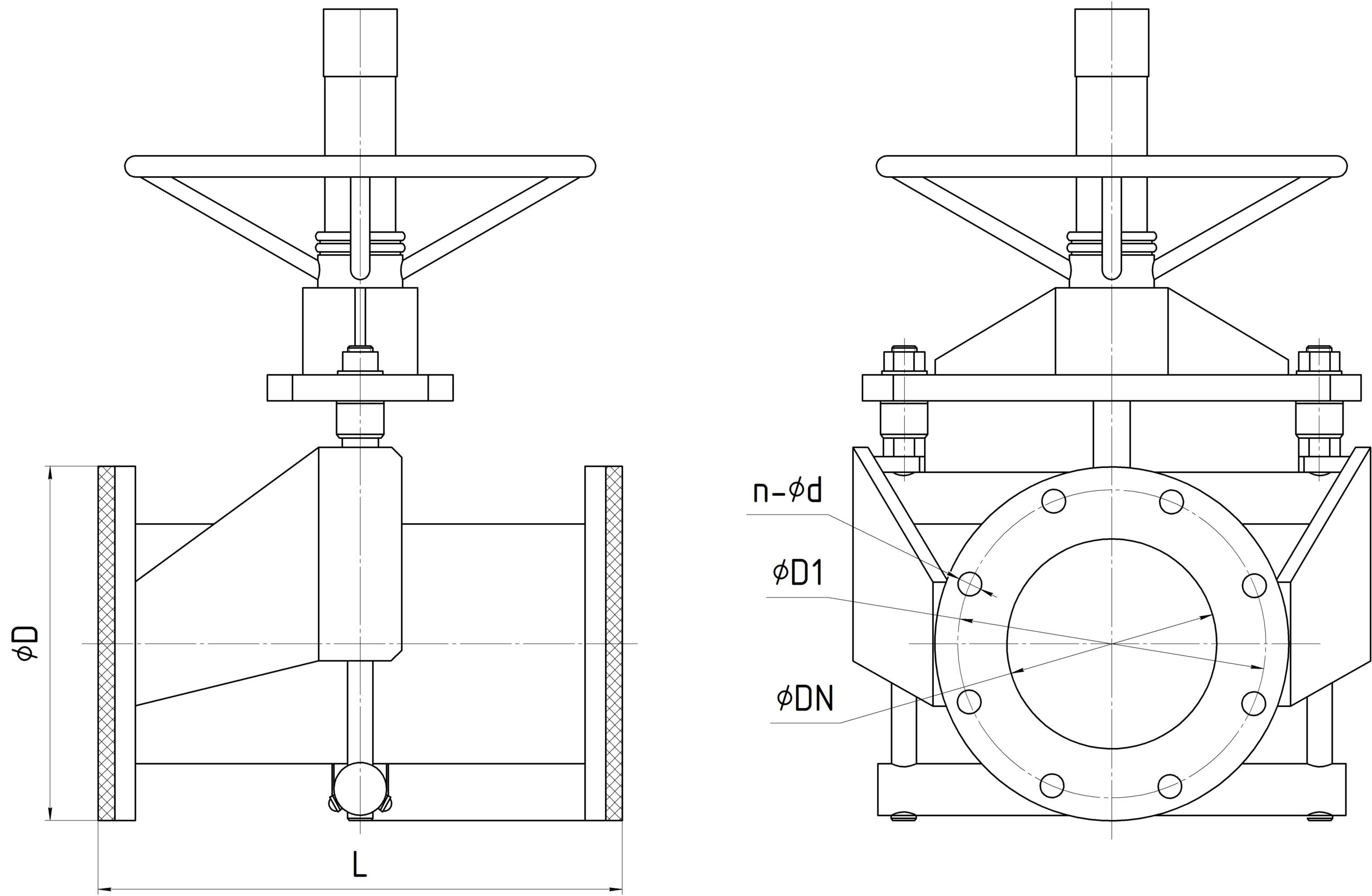

Технические чертежи и размеры

Номинальное давление PN10

Таблица основных размеров

DN	D, mm	D1, mm	L, mm	n-ød
50	165	125	165	4-M18
65	185	145	165	8-M18
80	200	160	200	8-M18
100	220	180	250	8-M18
125	250	210	310	8-M18
150	285	240	375	8-M22
200	340	295	500	8-M22
250	395	350	625	12-M22
300	445	400	750	12-M22
350	505	460	875	16-M22
400	565	515	1000	16-M26
450	615	565	1125	20-M26
500	670	620	1250	20-M26
600	780	725	1500	20-M30

Описание продукта

Шланговые задвижки модель 206M предназначены для регулирования и перекрытия высокоабразивных сред — таких как суспензии, порошки или крупнозернистые вещества, включая коррозионные среды.

Одним из основных преимуществ клапана является его разборный двухсоставной корпус и двусторонний механизм зажима рукава. Открытая конструкция корпуса значительно упрощает обслуживание и ремонт клапана.

Конструктивные особенности модели:

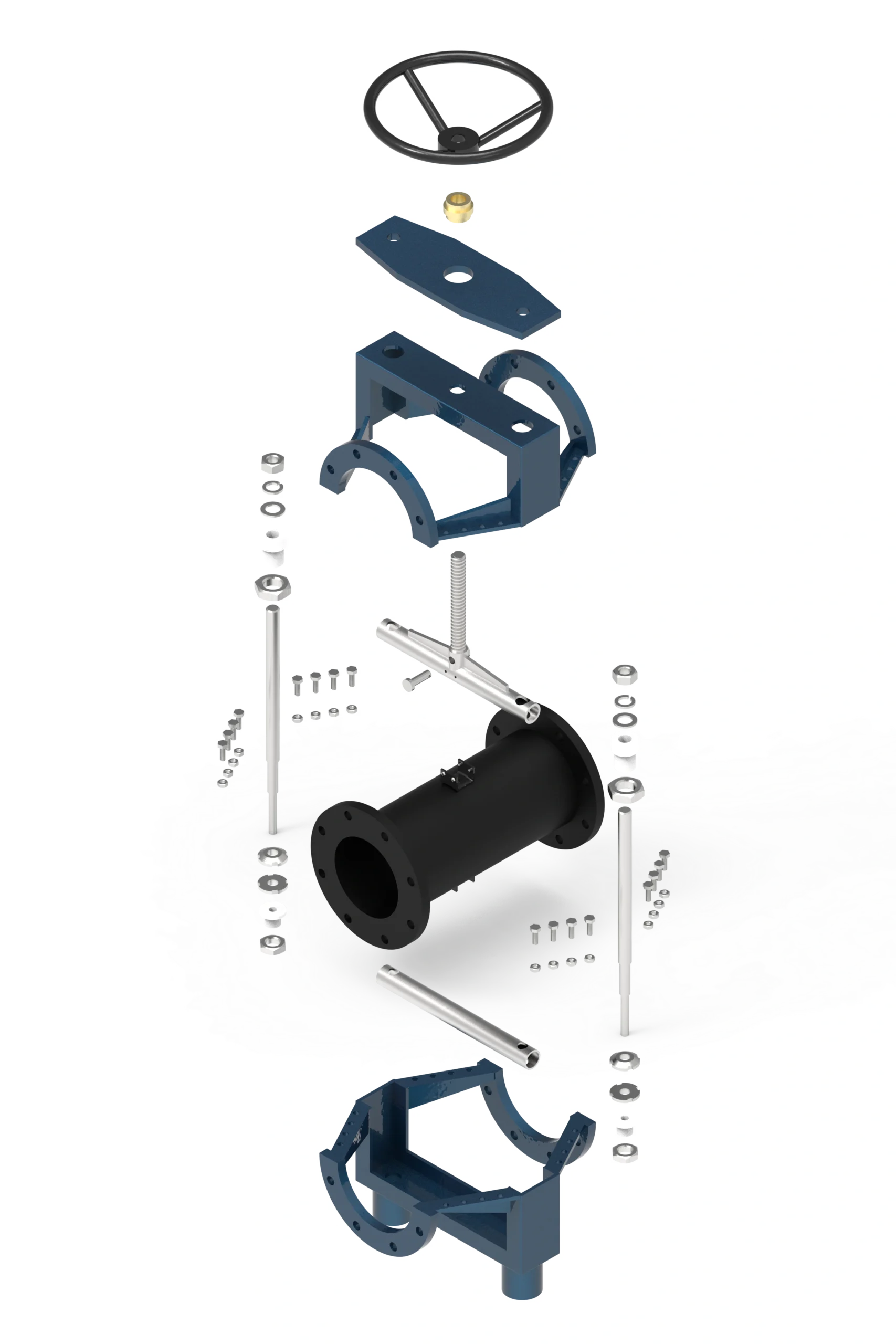

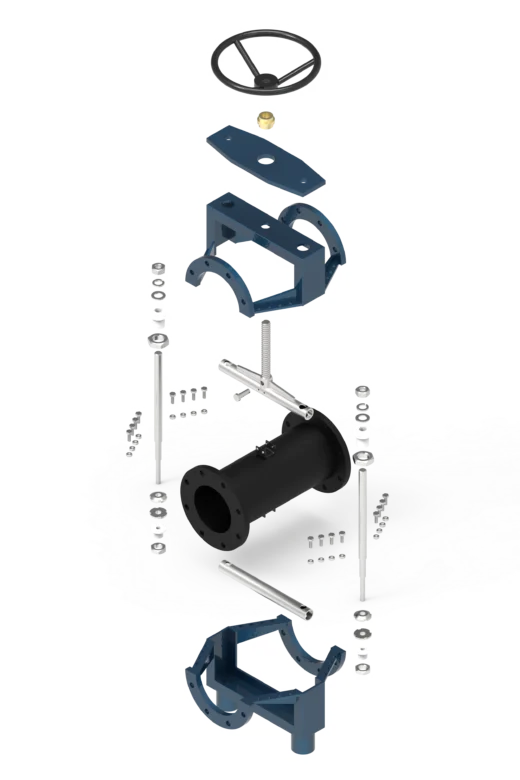

Разборный корпус
Открытый корпус
Ремни для растяжки рукава
Двустороннее обжатие рукава
Быстрая и простая замена рукава
Открытый корпус

Рекомендуется для применения на предприятиях:

Химическая промышленность (обработка коррозионных и абразивных материалов, транспортировка порошков, твёрдых частиц, утилизация технологических отходов)
Горнодобывающая промышленность и переработка сырья (пульпа из металлических руд, минеральные суспензии, кварцевые пески, флотационные и обезвоживающие отходы, абразивные и коррозионные материалы в перерабатывающих операциях)
Системы очистки сточных вод (осадок и песок, обработка необработанных сточных вод, транспортировка суспензий извести и угольного шлама)
Целлюлозно-бумажная промышленность and others где среды содержат твёрдые частицы или имеют абразивные свойства

Рабочие среды:

Высокоабразивные среды
Химически агрессивные среды
Щёлочи
Кислоты
Вода с абразивными частицами
Солевые растворы
Уголь
Песок
Полярные растворители
Силиконовые масла
Среды, содержащие мазут, сырую нефть, бензин

Варианты материалов корпуса:

🔹 Высокопрочный чугун

EN-GJS-400-15 / GGG40

🔹 Нержавеющая сталь (коррозионностойкая)

A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401

🔹 Алюминий

Материал эластичного рукава (резиновой манжеты):

Материал	Диапазон температур	Свойства / Применение
EPDM	-50 °C to +130 °C	Слабые кислоты и щёлочи, солевые растворы, загрязнённая вода, песок, слабоабразивные среды
NR (Натуральный каучук)	-40 °C to +80 °C	Высокоабразивные среды, вода с песком, уголь, суспензии
NBR (Нитрильный каучук)	-40 °C to +120 °C	Абразивные среды, загрязнённая вода, сырая нефть, мазут, бензин, масла
CSM (Hypalon)	-40 °C to +130 °C	Абразивные и химически агрессивные среды, загрязнённая вода
IIR (Butyl)	-50 °C to +130 °C	Абразивные среды, полярные растворители, силиконовые масла, загрязнённая вода
NR + Linatex	-40 °C to +85 °C	Высокая износостойкость, слабые кислоты и щёлочи, солевые растворы, песок, уголь
SBR	-40 °C to +100 °C	Абразивные среды, загрязнённая вода, гликоли, ацетон
FKM (Viton®)	-20 °C to +150 °C	Химически агрессивные среды, растворители, высокие температуры, абразивные среды
