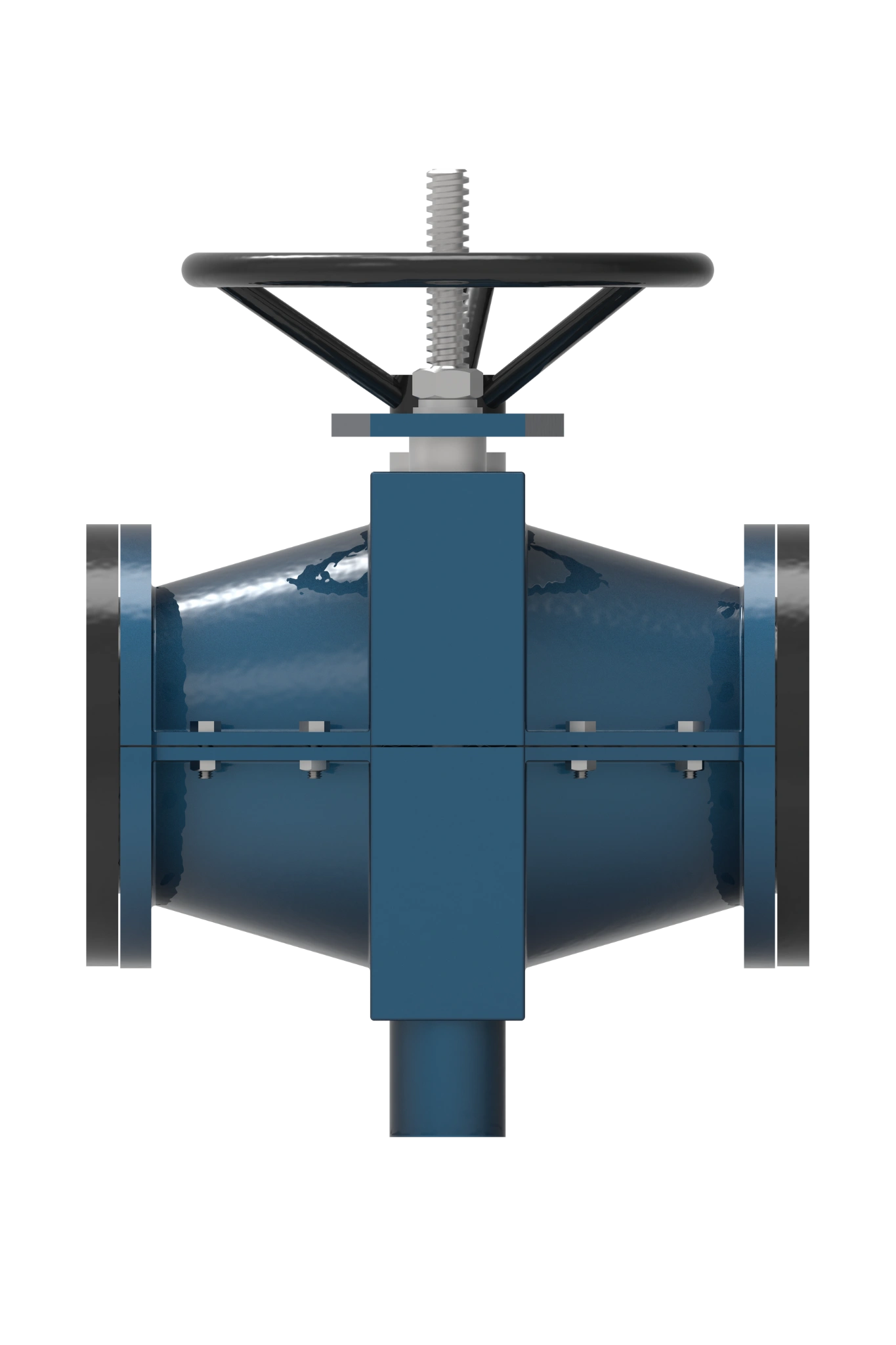

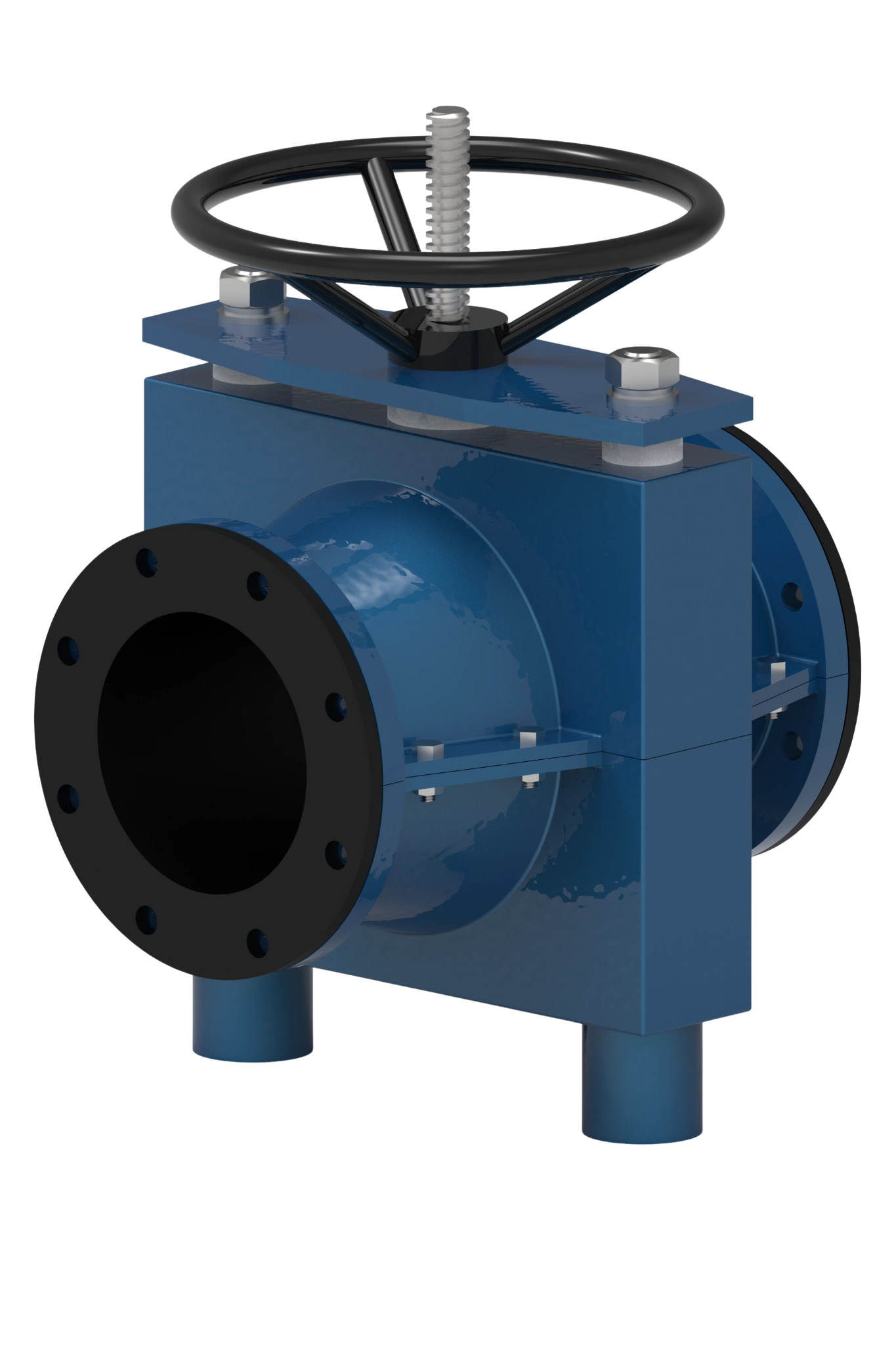

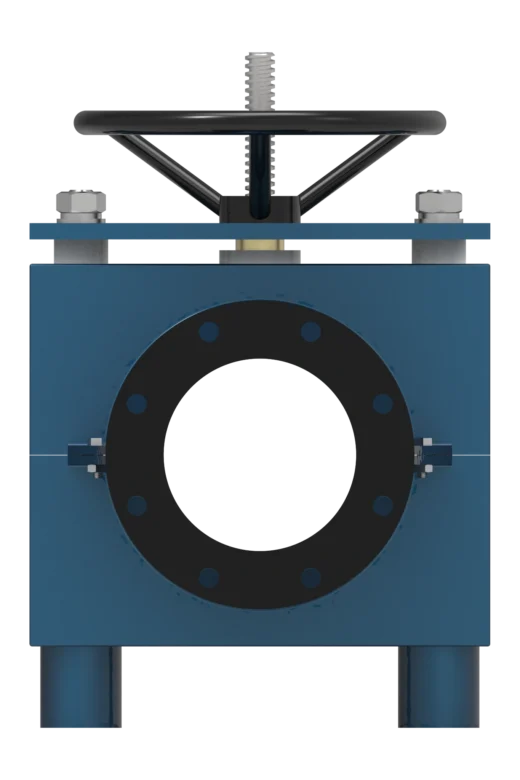

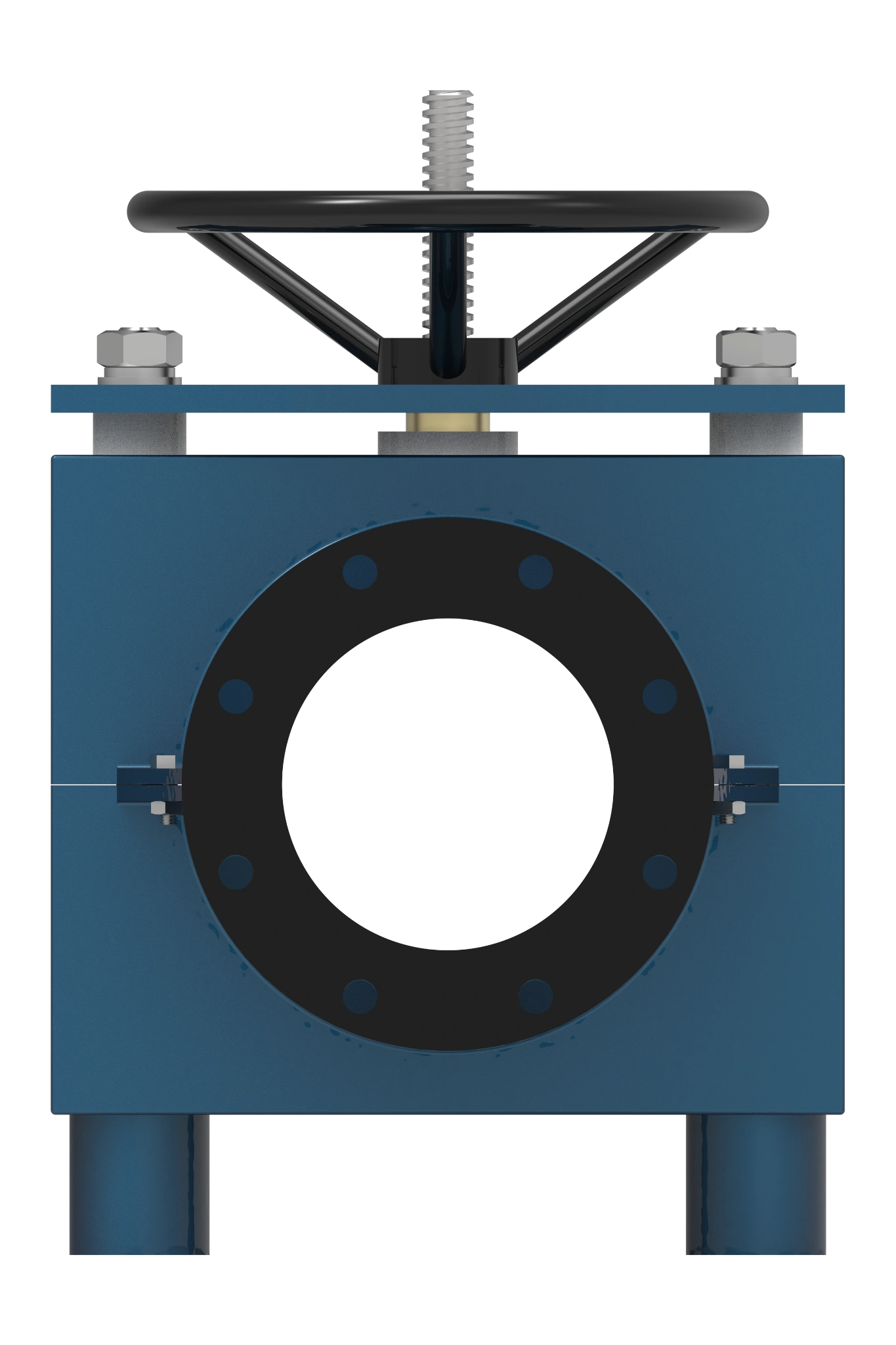

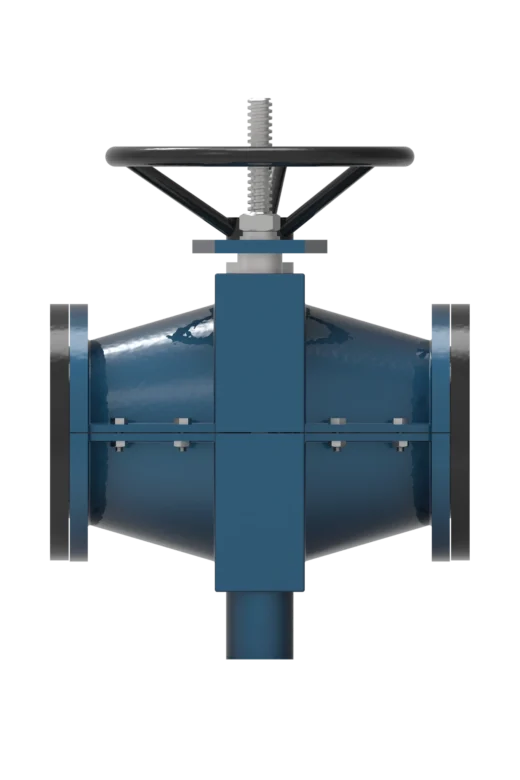

Шланговая задвижка (закрытая) 204M

DN25-1200 PN6-40

Собственное производство

Сертификаты и полный пакет документов

Срок производства от 20 дней

Технические характеристики

Номинальный диаметр — DN 50-1200
Номинальное давление — PN10, PN16, PN25, PN40
Температура среды — -60 °C ... +200 °C
Тип корпуса — Закрытый
Класс герметичности — «А»
Монтажное положение — Любое, кроме приводом вниз
Типы управления — — ручное (рычаг) 
— ручное (маховик)
— ручное (редуктор)

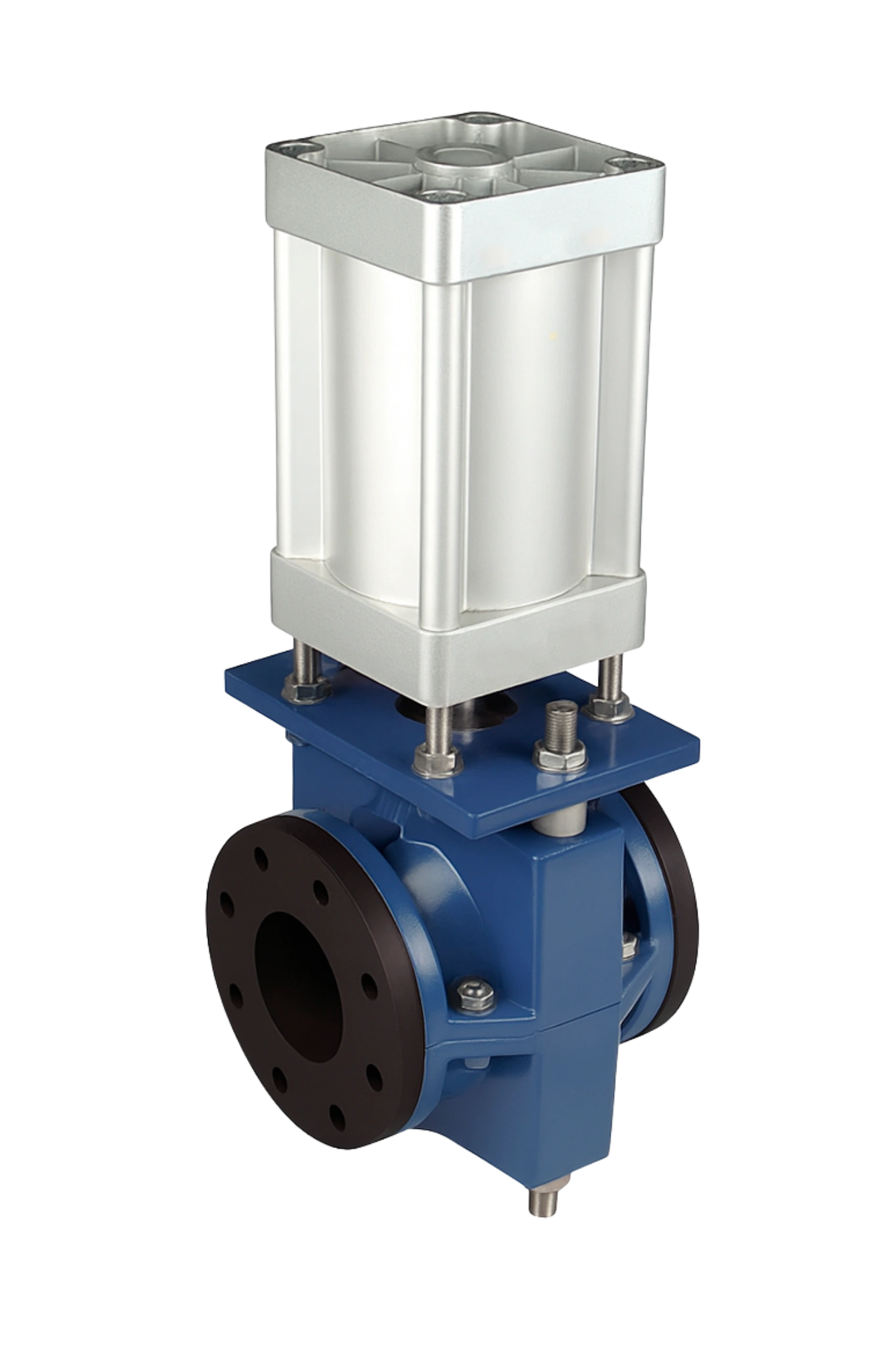

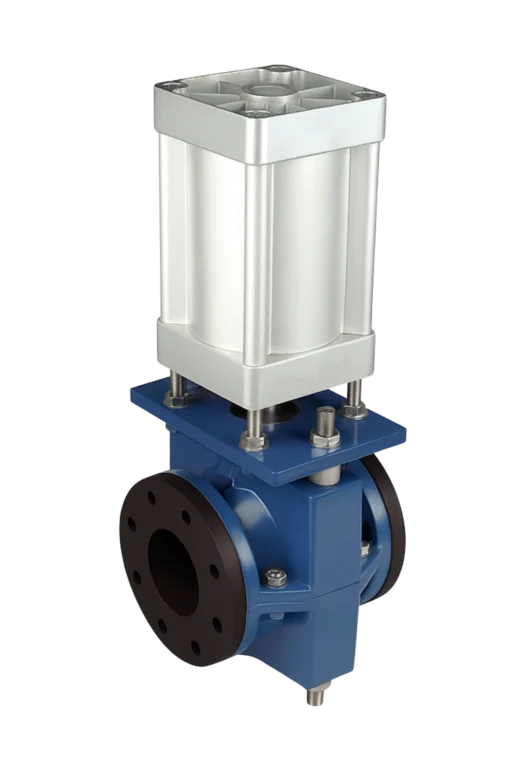

— пневмопривод 
— электропривод
Гарантийный срок — 12 месяцев
Средний срок службы — 6 000 циклов
Гарантированный срок службы — Не менее 4000 циклов

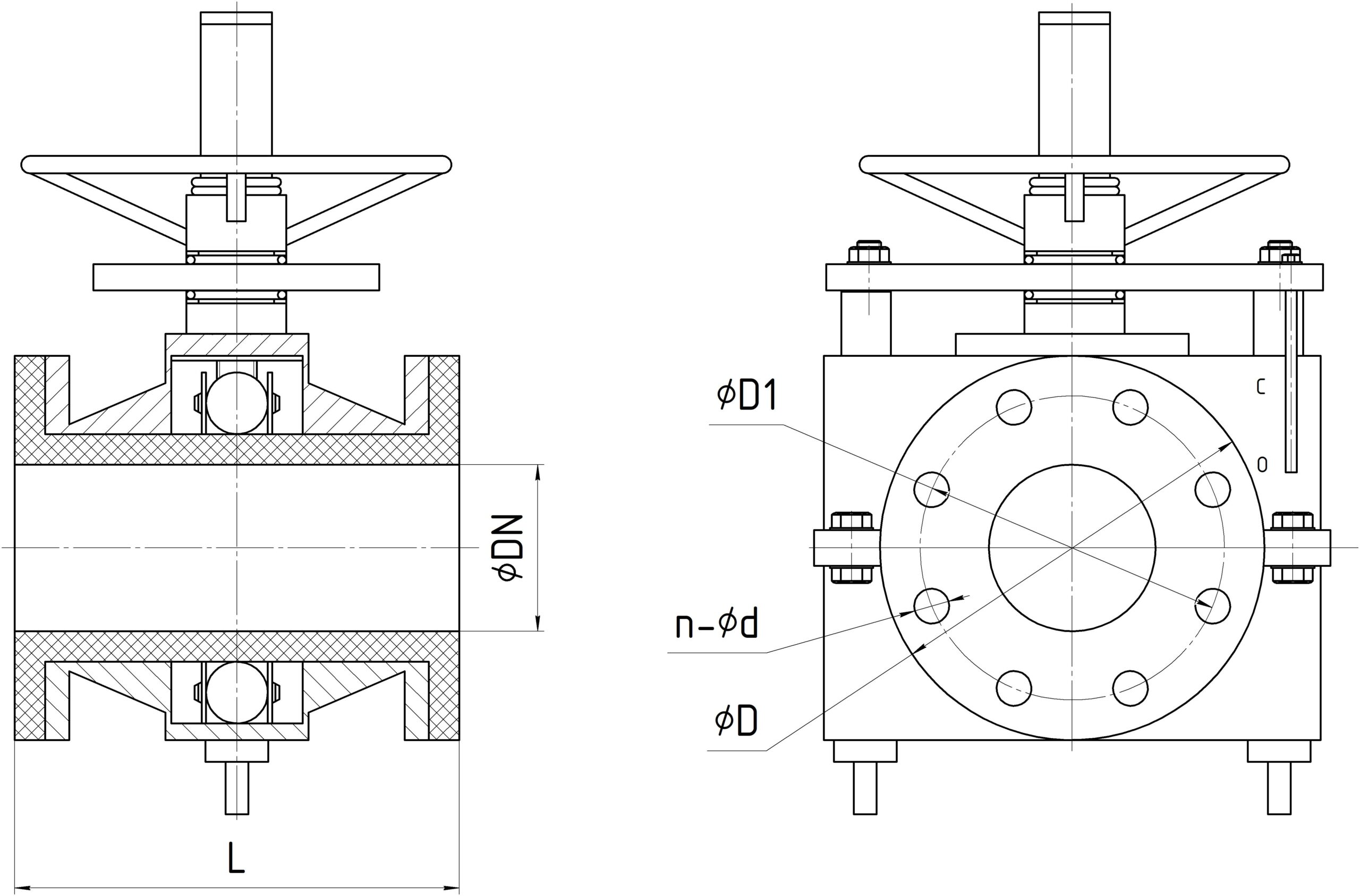

Технические чертежи и размеры

Номинальное давление PN10

Таблица основных размеров

DN	D, mm	D1, mm	L, mm	n-ød
50	165	125	165	4-M18
65	185	145	165	8-M18
80	200	160	200	8-M18
100	220	180	250	8-M18
125	250	210	310	8-M18
150	285	240	375	8-M22
200	340	295	500	8-M22
250	395	350	625	12-M22
300	445	400	750	12-M22
350	505	460	875	16-M22
400	565	515	1000	16-M26
450	615	565	1125	20-M26
500	670	620	1250	20-M26
600	780	725	1500	20-M30

Табличные значения для диаметров DN700–DN1200 и давления PN16 доступны по запросу

Описание продукта

Шланговые задвижки модель 204M предназначен для регулирования и перекрытия потока of высокоабразивных сред таких как суспензии, порошки или крупнозернистые вещества — включая коррозионные среды.

Одним из ключевых преимуществ данного клапана является его двухсоставной разборный корпус и двусторонний механизм для обжатия резинового рукава. Подбор материалов резинового рукава позволяет использовать клапан в условиях с высоким содержанием абразивных частиц.
В случае повреждения рукава, нет необходимости заменять весь клапан — необходимо приобрести и заменить только рукав.

Конструктивные особенности:

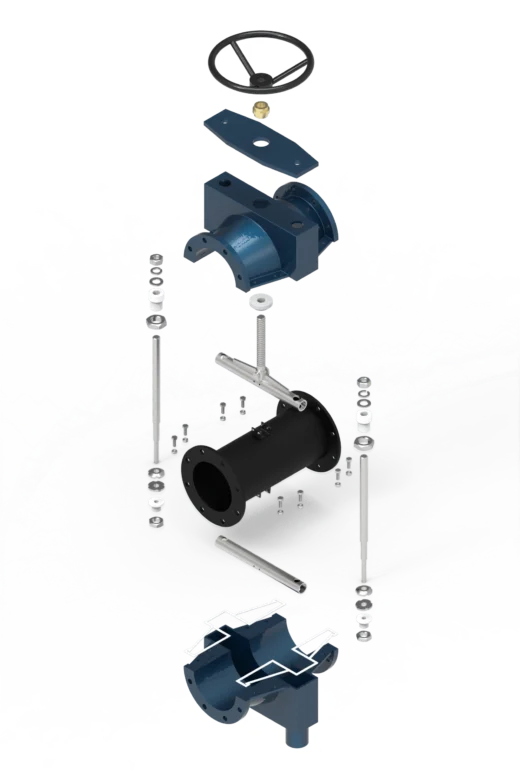

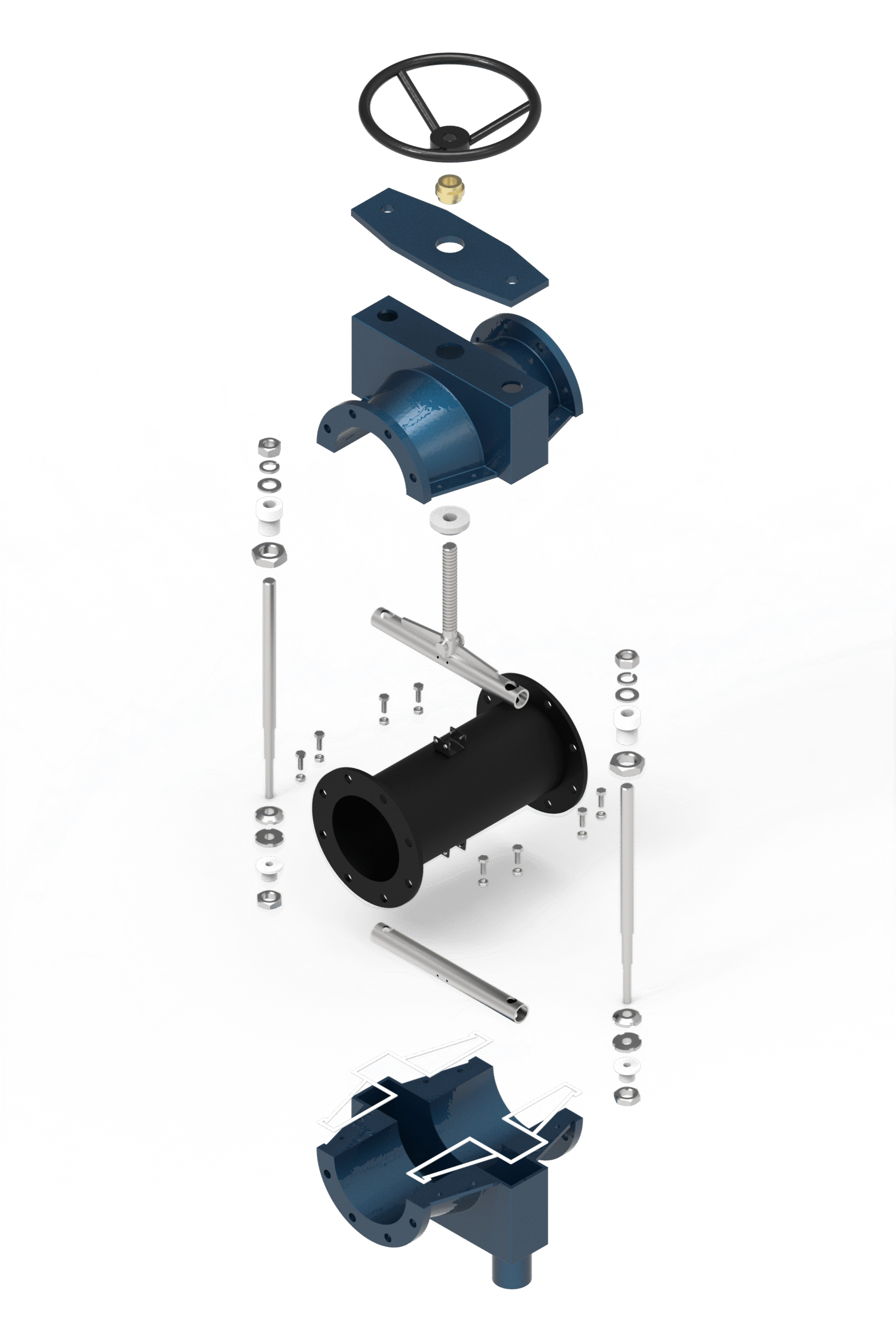

Разборный корпус
Растяжные ремни для поддержки рукава
Двустороннее обжатие рукава
Быстрая и простая замена рукава

Рекомендуется для применения в:

Химическая промышленность
(обработка коррозионных и абразивных материалов, транспортировка порошков и твёрдых частиц, утилизация технологических отходов)
Горнодобывающая промышленность и переработка сырья
(пульпа из металлических руд, минеральные суспензии, кварцевые пески, флотационные/обезвоживающие шламы, абразивные и коррозионные среды в технологических линиях)
Системы очистки сточных вод
(шлам и песок, необработанные сточные воды, известковые суспензии, транспортировка угольного шлама)
Целлюлозно-бумажная промышленность и другие отрасли, работающие с средами с содержанием твёрдых частиц или абразивными средами

Рабочие среды:

Высокоабразивные среды
Химически агрессивные среды
Щёлочи
Кислоты
Вода с абразивными частицами
Солевые растворы
Уголь
Песок
Полярные растворители
Силиконовые масла
Среды, содержащие мазут, сырую нефть, бензин

Материалы корпуса:

🔹 Высокопрочный чугун

EN-GJS-400-15 / GGG40

🔹 Углеродистая сталь

A216 WCB (1.0619, GP240GH)

🔹 Нержавеющая сталь (коррозионностойкая)

A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)

🔹 Алюминий

Материал эластичного рукава (резиновой манжеты):

Материал	Диапазон температур	Свойства / Применение
EPDM	-50 °C to +130 °C	Слабые кислоты и щёлочи, солевые растворы, загрязнённая вода, песок, слабоабразивные среды
NR (Натуральный каучук)	-40 °C to +80 °C	Высокоабразивные среды, вода с песком, уголь, суспензии
NBR (Нитрильный каучук)	-40 °C to +120 °C	Абразивные среды, загрязнённая вода, сырая нефть, мазут, бензин, масла
CSM (Hypalon)	-40 °C to +130 °C	Абразивные и химически агрессивные среды, загрязнённая вода
IIR (Butyl)	-50 °C to +130 °C	Абразивные среды, полярные растворители, силиконовые масла, загрязнённая вода
NR + Linatex	-40 °C to +85 °C	Очень высокая стойкость к истиранию, слабые кислоты и щёлочи, солевые растворы, песок, уголь
SBR	-40 °C to +100 °C	Абразивные среды, загрязнённая вода, гликоли, ацетон
FKM (Viton®)	-20 °C to +150 °C	Химически агрессивные среды, растворители, высокие температуры, абразивные среды
