Шаровой кран 408
DN25-250 PN16-63
Собственное производство
Сертификаты и полный пакет документов
Срок производства от 20 дней
Технические характеристики
-
Номинальный диаметр
— DN 25-250
-
Номинальное давление
— PN16-PN63
-
Температура среды
— -60 °C ... +240 °C
-
Типы присоединения
— Фланцевый, приварной
-
Класс герметичности
— «А»
-
Монтажное положение
— Любое, кроме приводом вниз
-
Типы управления
— — ручное (рычаг)
— ручное (маховик)— ручное (редуктор)— пневмопривод
— электропривод
-
Гарантийный срок
— 12 месяцев
-
Средний срок службы
— 10 000 циклов
-
Гарантированный срок службы
— Не менее 5000 циклов

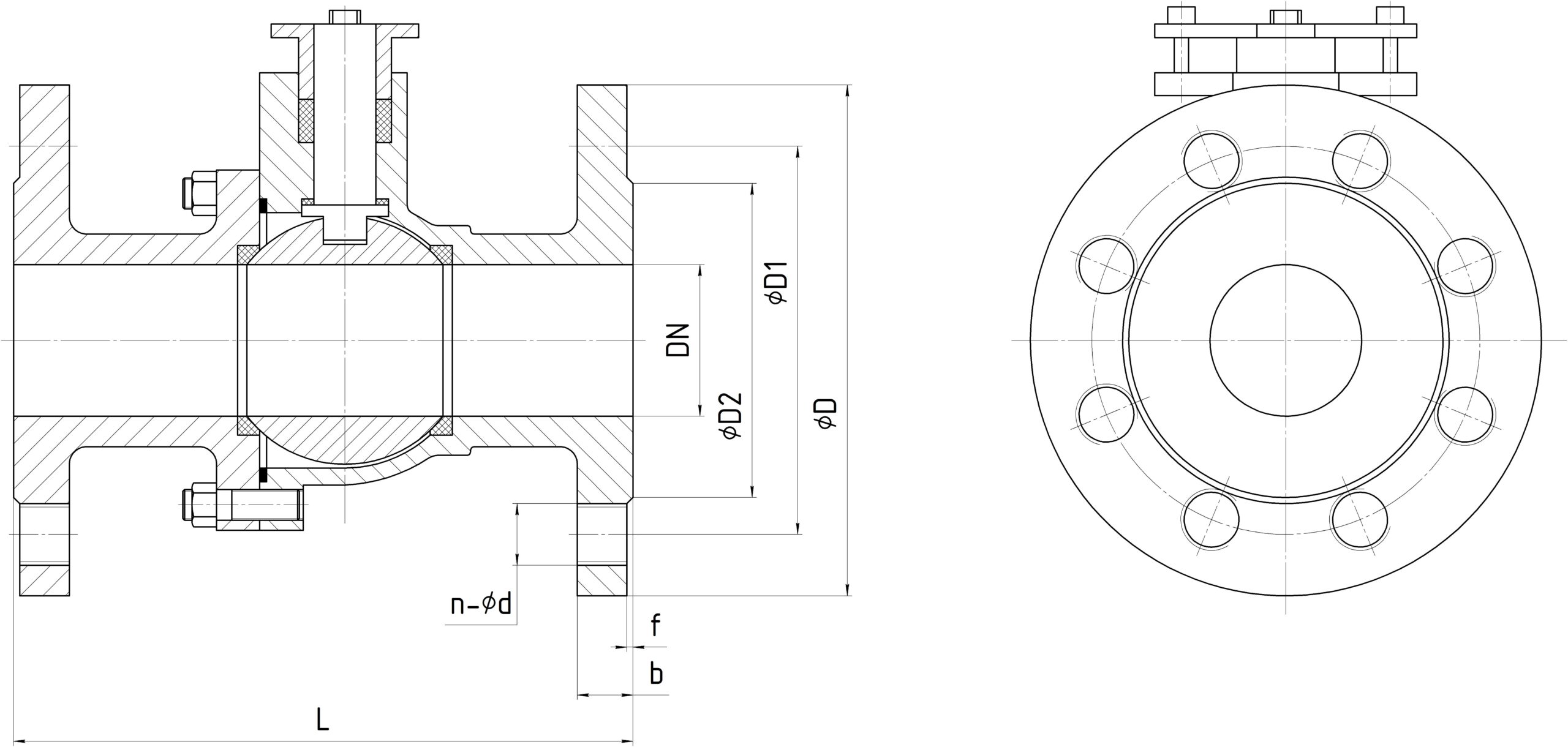

Технические чертежи и размеры
Номинальный диаметр PN16
Таблица основных размеров
| DN, mm |
L, mm |
D, mm |
D1, mm |
D2, mm |
f, mm |
b, mm |
n-ød, mm |
|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 |
| 20 | 130 | 105 | 75 | 58 | 2 | 16 | 4-14 |
| 25 | 140 | 115 | 85 | 68 | 2 | 18 | 4-14 |
| 32 | 165 | 140 | 100 | 78 | 2 | 18 | 4-18 |
| 40 | 165 | 150 | 110 | 88 | 3 | 20 | 4-18 |
| 50 | 200 | 165 | 125 | 102 | 3 | 22 | 4-18 |
| 65 | 222 | 185 | 145 | 122 | 3 | 24 | 4-18 / 8-18 |
| 80 | 241 | 200 | 160 | 138 | 3 | 24 | 8-18 |
| 100 | 280 | 220 | 180 | 158 | 3 | 26 | 8-18 |
| 125 | 320 | 250 | 210 | 188 | 3 | 28 | 8-18 |
| 150 | 360 | 285 | 240 | 212 | 3 | 28 | 8-22 |
| 200 | 457 | 340 | 295 | 268 | 3 | 30 | 12-22 |
| 250 | 533 | 405 | 355 | 320 | 3 | 31 | 12-26 |
Описание продукта
Шаровой кран модель 408 предназначен для перекрытия потока рабочей среды.
Характерной особенностью данной модели является разборный корпус и возможность изготовления в двухсоставном исполнении. Кран доступен в полнопроходном или редуцированном исполнении. Разборная конструкция позволяет легко заменять уплотнения и шар, что значительно упрощает обслуживание крана.
Конструктивные особенности:
- Разборный корпус (2-составная конструкция)
- Полнопроходное или редуцированное исполнение
- Лёгкий доступ к внутренним компонентам крана
Материалы корпуса:
🔹 Углеродистые стали
- ASTM A216 WCB (1.0619, GP240GH)
- ASTM A105 (1.0460)
🔹 Нержавеющие стали (коррозионностойкие)
- ASTM A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
- ASTM A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
- A351 CF3 (1.4306) / AISI 304L / A182 F304L
- A351 CF3M (1.4409) / AISI 316L (1.4404)
- AISI 316Ti (1.4571)
🔹 Специальные стали (дуплексные)
- Duplex 2205 (UNS S31803/S32205, 1.4462)
- Super Duplex 2507 (UNS S32750 / 1.4410)
Материалы шара:
- ASTM A351 CF8 (1.4308) / AISI 304 / A182 F304 (1.4301)
- ASTM A351 CF8M (1.4408) / AISI 316 / A182 F316 (1.4401)
- A351 CF3 (1.4306) / AISI 304L / A182 F304L
- A351 CF3M (1.4409) / AISI 316L (1.4404)
Материалы уплотнения:
- PTFE
- RPTFE
- PEEK
- Металл по металлу
