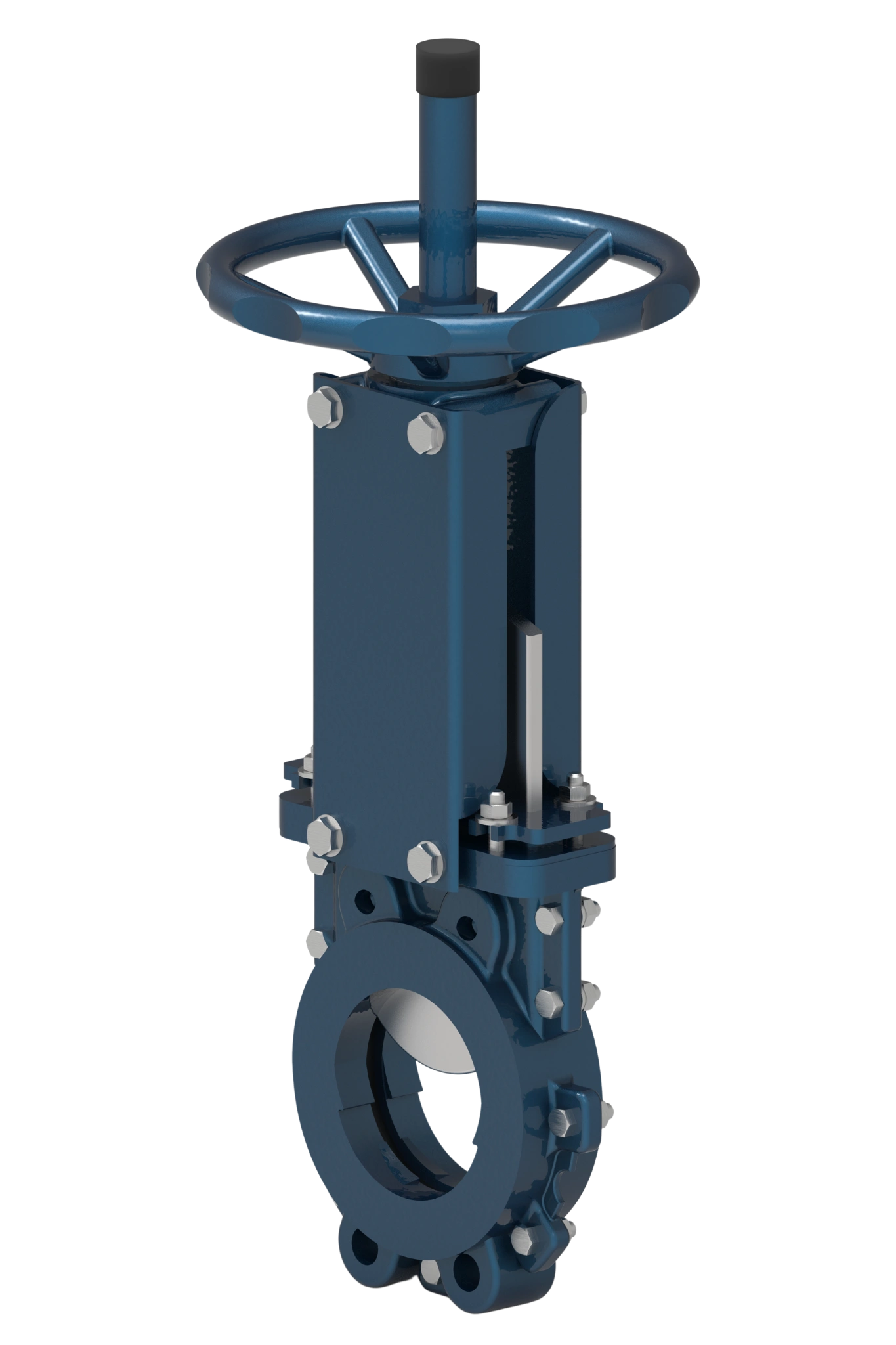

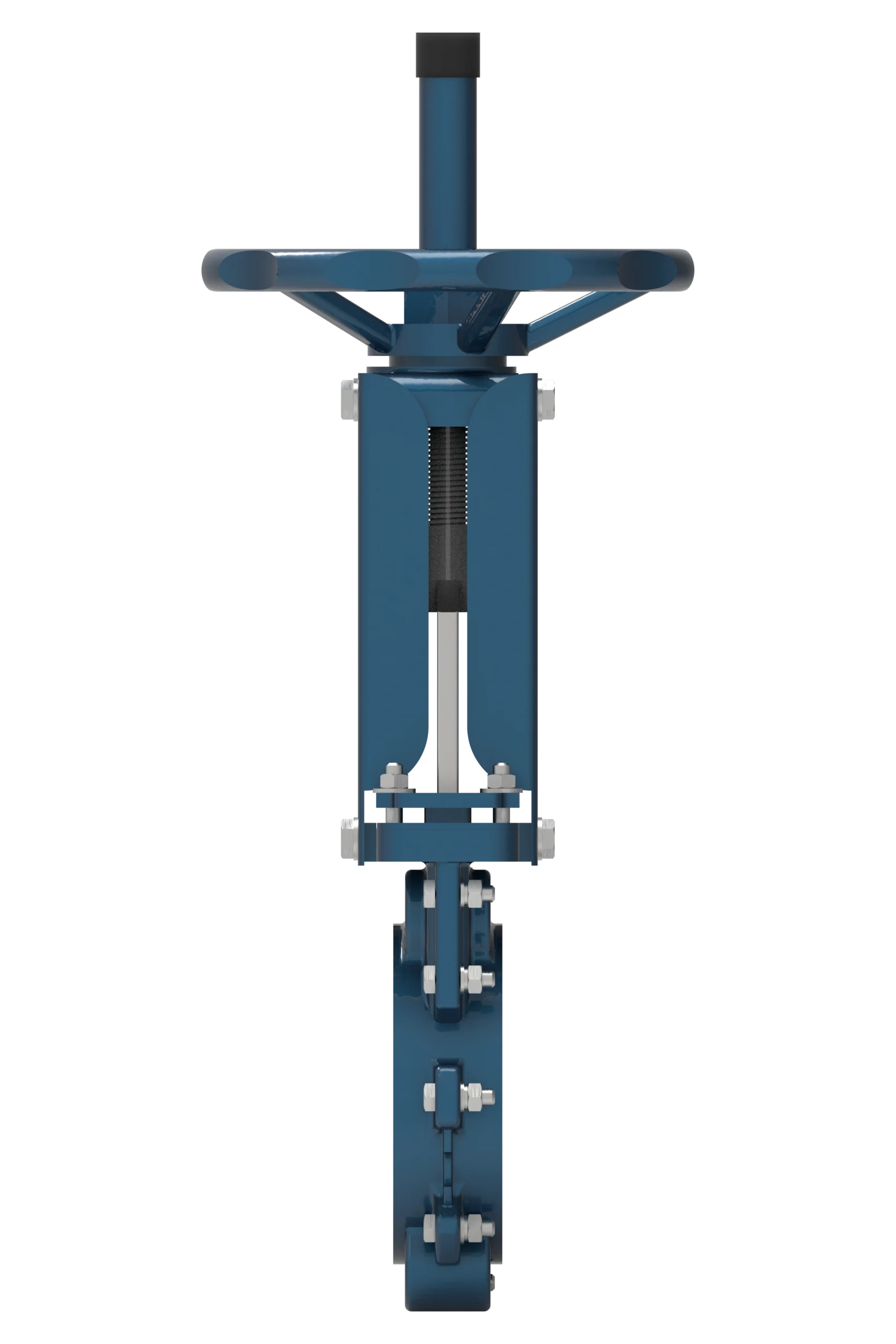

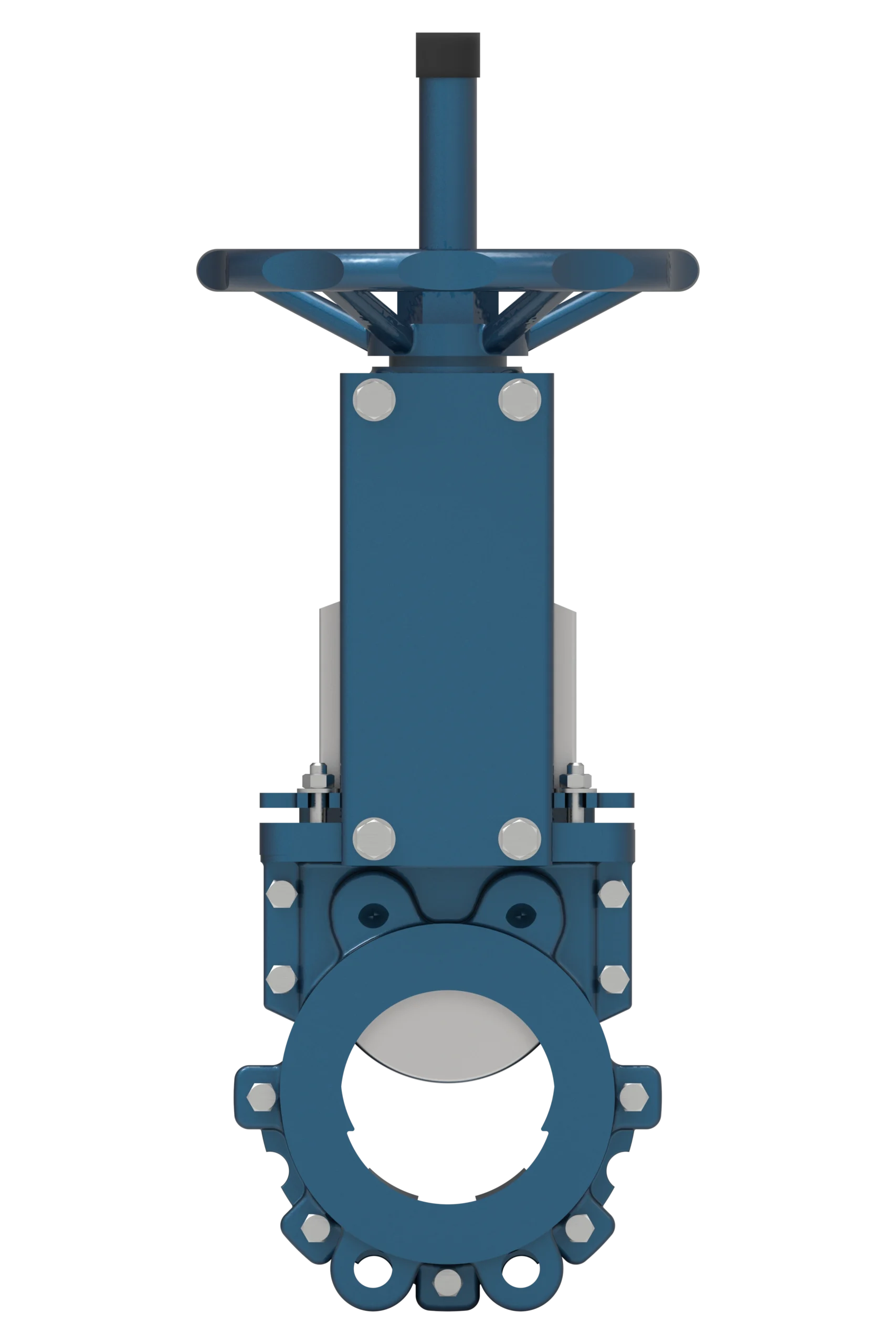

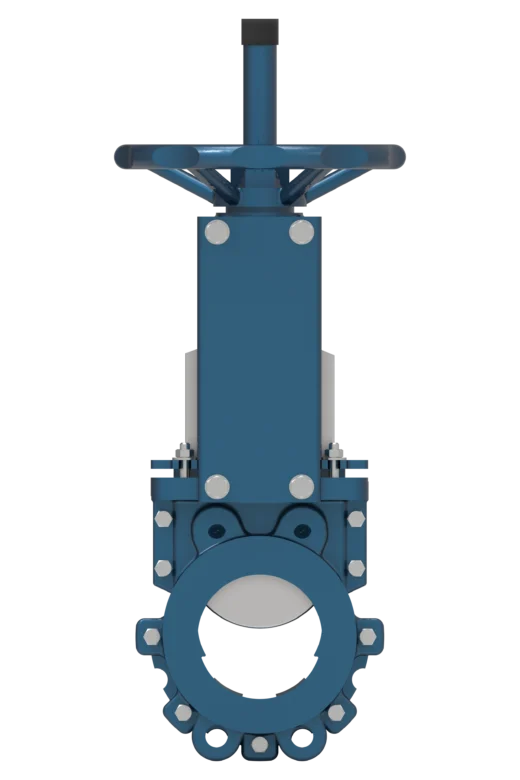

Шиберная ножевая задвижка 104

DN50-1000 PN10-16

Собственное производство

Сертификаты и полный пакет документов

Срок производства от 20 дней

Технические характеристики

Номинальный диаметр — DN 50-1000
Номинальное давление — PN10-16
Температура среды — -30 °C ... +200 °C
Типы присоединения — Межфланцевый, с проушинами
Класс герметичности — «А»
Монтажное положение — Любое, кроме приводом вниз
Типы управления — — ручное (рычаг) 
— ручное (маховик)
— ручное (редуктор)
— пневмопривод 
— электропривод
Гарантийный срок — 12 месяцев
Средний срок службы — 2500 циклов
Гарантированный срок службы — Не менее 1000 циклов

Технические чертежи и размеры

Номинальное давление PN10

Таблица основных размеров

DN	D, mm	D1, mm	D2, mm	L, mm	n-ød
50	165	125	102	48	4-M16
65	185	145	122	48	4-M16 / 8-M16
80	200	160	138	51	8-M16
100	220	180	158	51	8-M16
125	250	210	188	57	8-M16
150	285	240	212	57	8-M20
200	340	295	268	70	8-M20
250	395	350	320	70	12-M20
300	445	400	370	76	12-M20
350	505	460	430	76	16-M20
400	565	515	482	89	16-M24
450	615	565	532	89	20-M24
500	670	620	585	114	20-M24
600	780	725	685	114	20-M27

Табличные значения для диаметров DN700–DN1000 и давления PN16 доступны по запросу

Описание продукта

Шиберная ножевая задвижка модель 104 оснащена разборным двухсоставным корпусом и U-образным седлом.

During valve opening, the seal conforms to the internal contour of the body, ensuring full flow-through без застойных зон. This design prevents fine abrasive particles from entering the valve’s “gate pocket,” resulting in high cycling performance and long service life.

Конструктивные особенности:

Торцевое уплотнение, обеспечивающее двустороннюю герметичность
Двухсоставной разборный корпус
Широкий выбор материалов корпуса и уплотнения
При открытии задвижки уплотнение адаптируется к поперечному сечению корпуса, обеспечивая беспрепятственный поток без застойных зон

Рабочие среды:
