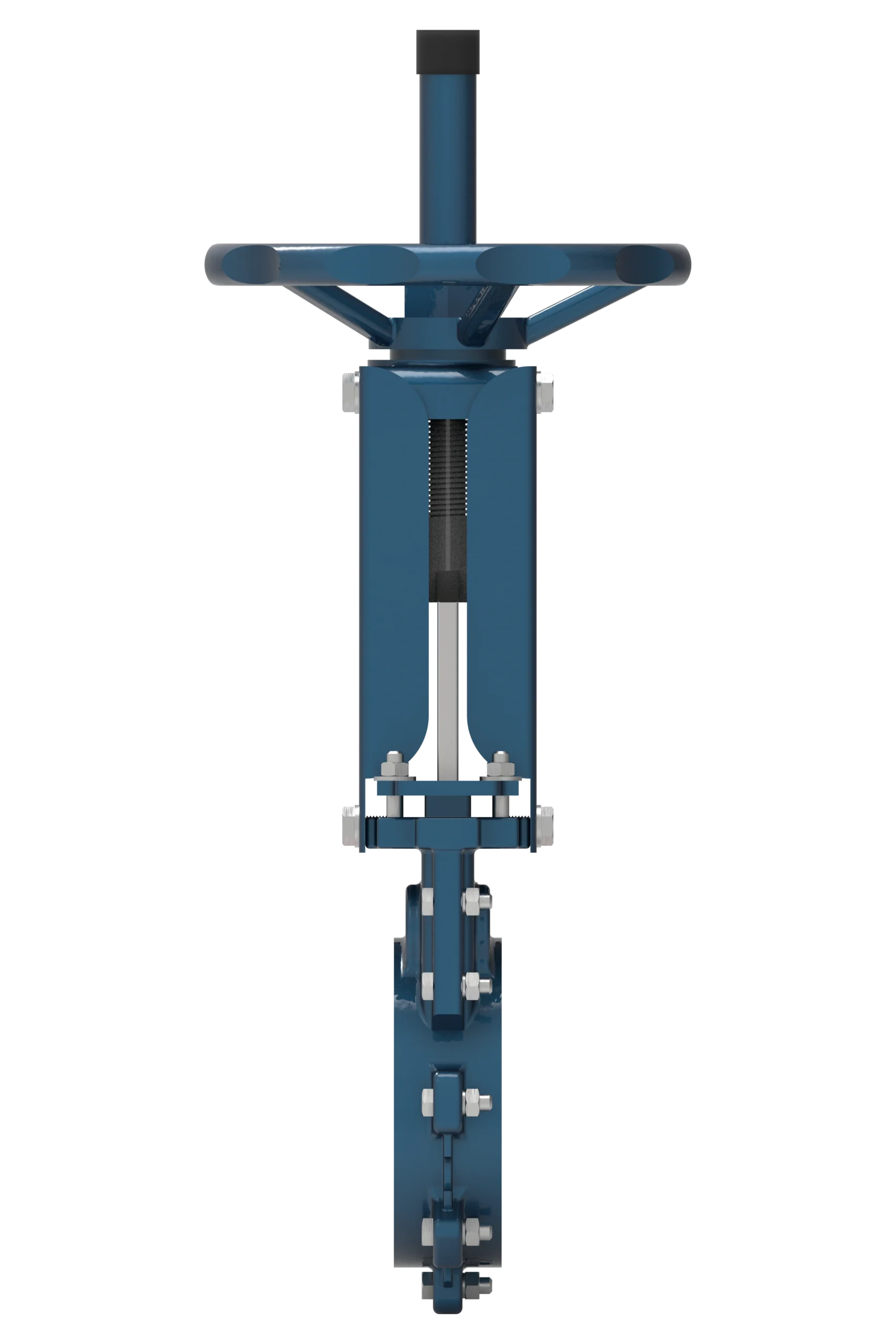

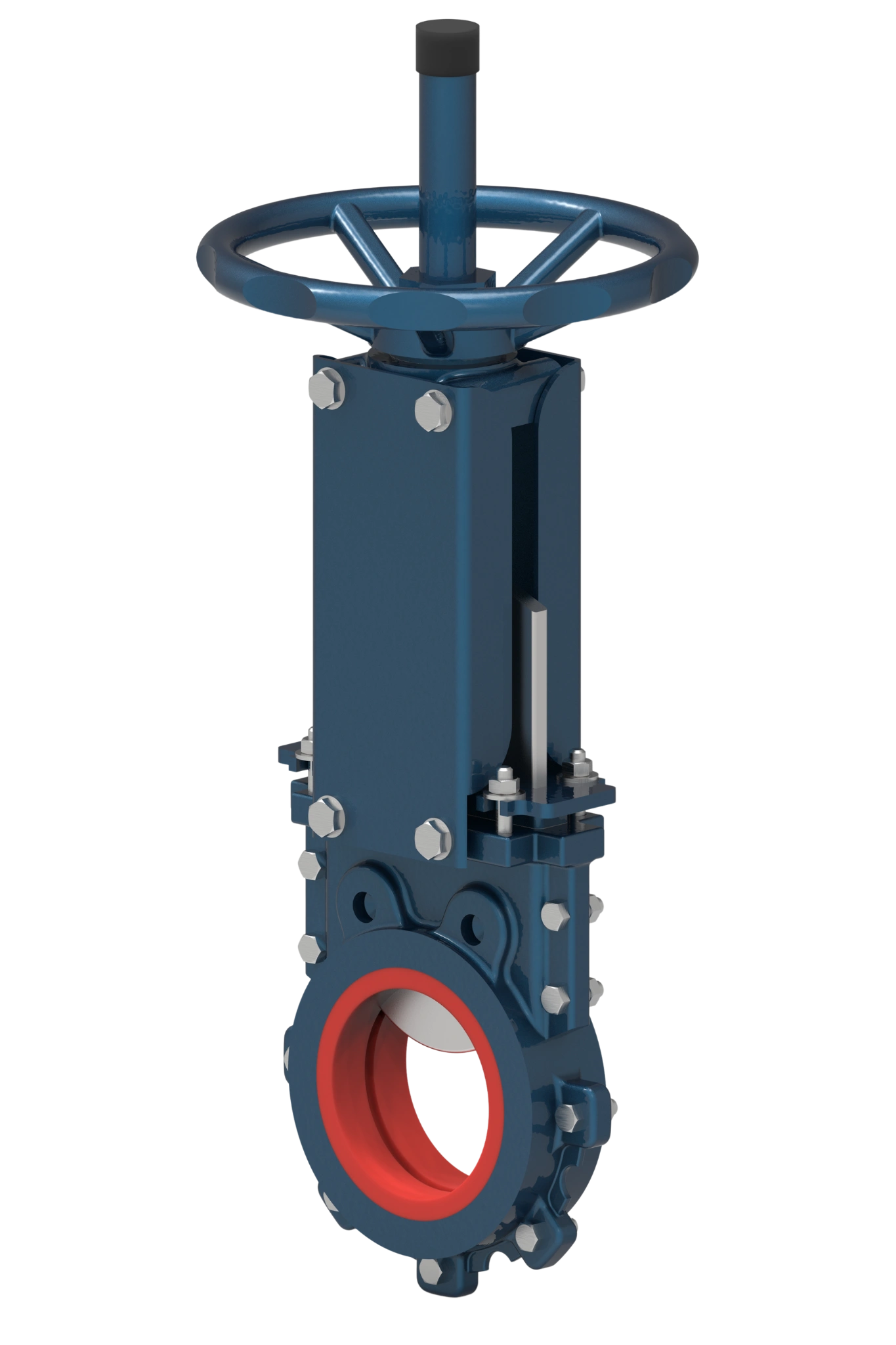

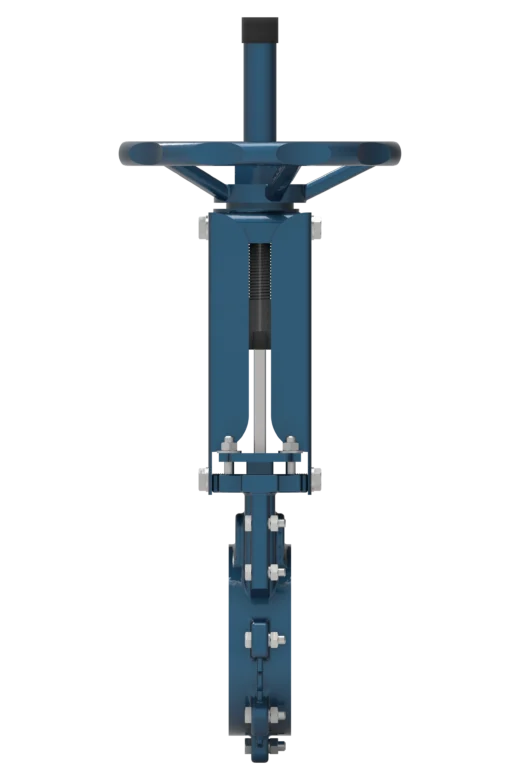

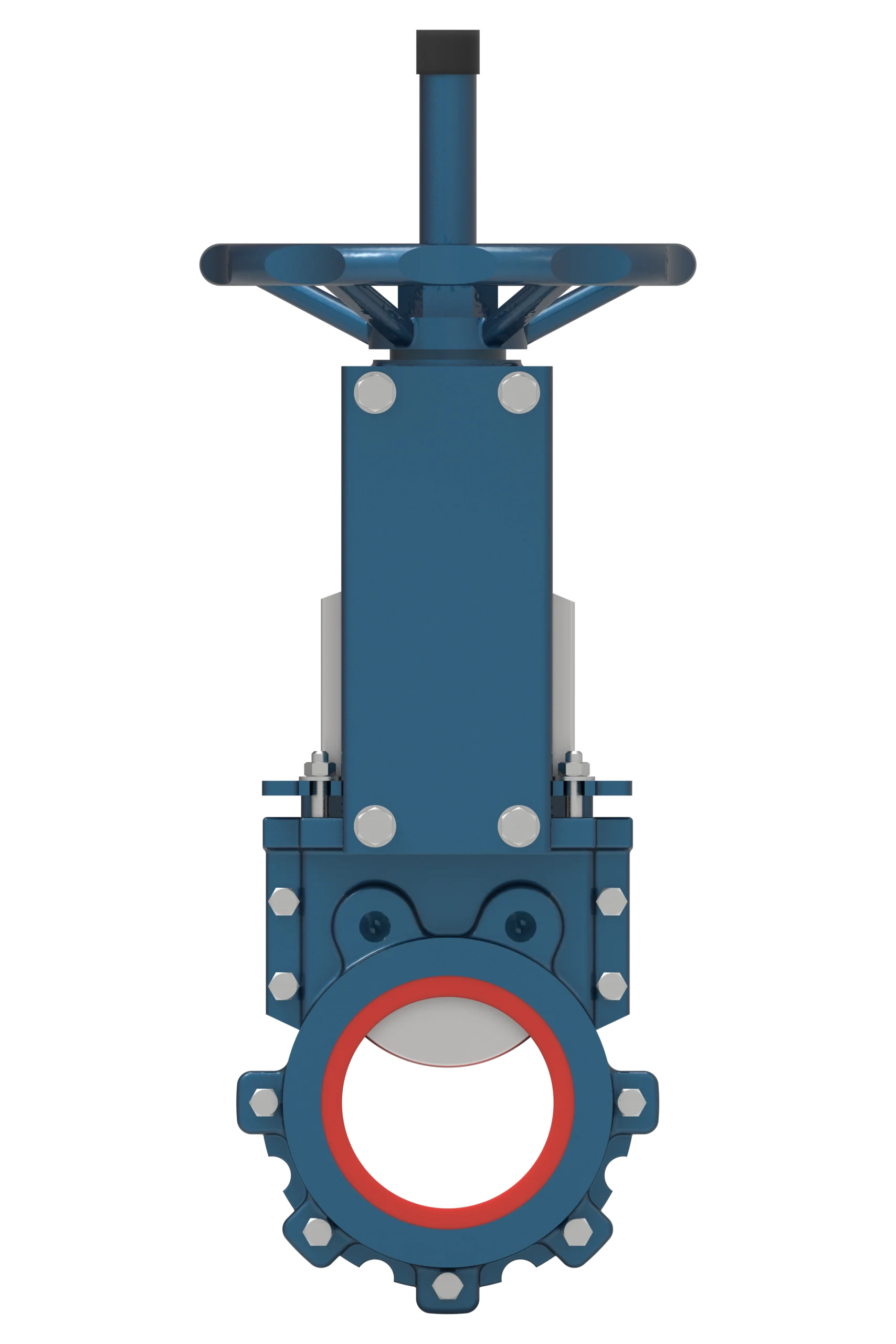

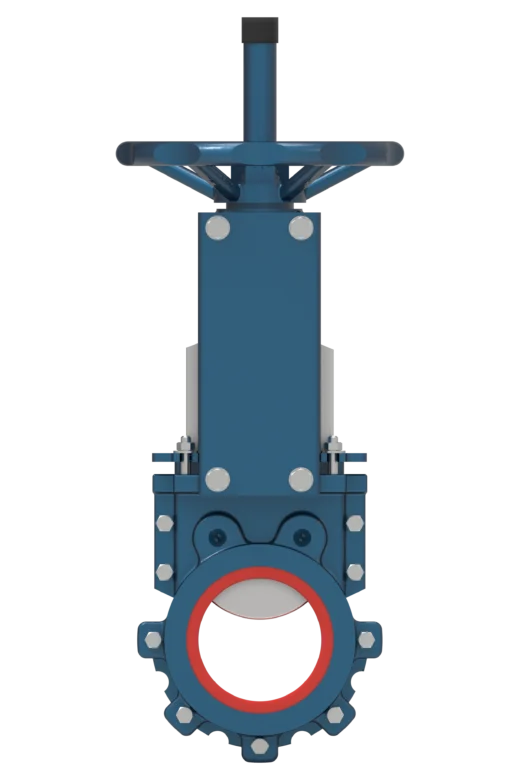

Шиберная ножевая задвижка 108

DN50-800 PN10-16

Собственное производство

Сертификаты и полный пакет документов

Срок производства от 20 дней

Технические характеристики

Номинальный диаметр — DN 50-800
Номинальное давление — PN 6-16
Температура среды — -20 °C ... +100 °C
Типы присоединения — Приварной, муфтовый
Класс герметичности — «А»
Монтажное положение — Любое, кроме приводом вниз
Типы управления — — ручное (рычаг) 
— ручное (маховик)
— ручное (редуктор)
— пневмопривод 
— электропривод
Гарантийный срок — 12 месяцев
Средний срок службы — 2500 циклов
Гарантированный срок службы — Не менее 1000 циклов

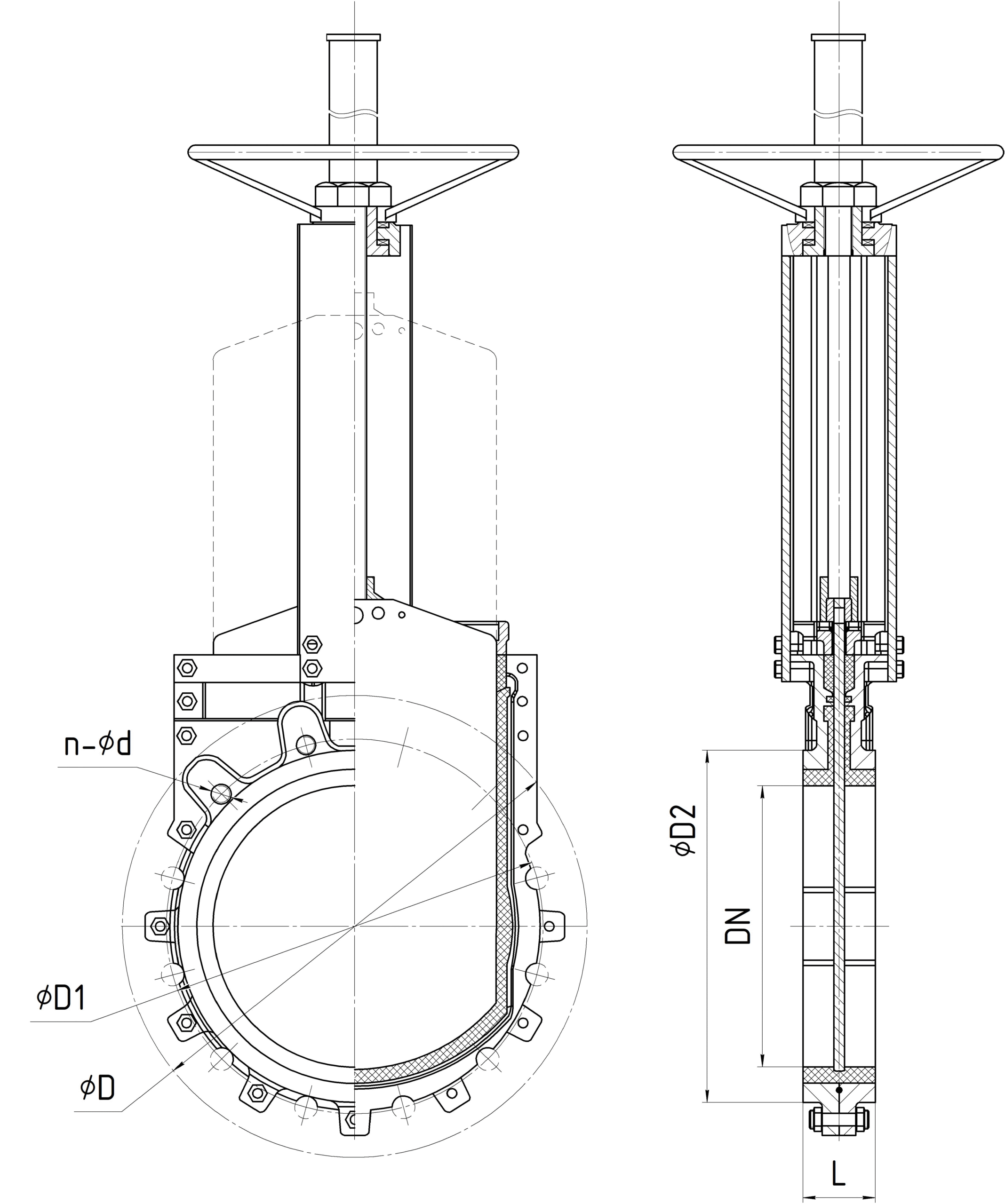

Технические чертежи и размеры

Номинальное давление PN10

Таблица основных размеров

DN	D, mm	D1, mm	D2, mm	L, mm	n-ød
50	165	125	102	48	4-M16
65	185	145	122	48	4-M16 / 8-M16
80	200	160	138	51	8-M16
100	220	180	158	51	8-M16
125	250	210	188	57	8-M16
150	285	240	212	57	8-M20
200	340	295	268	70	8-M20
250	395	350	320	70	12-M20
300	445	400	370	76	12-M20
350	505	460	430	76	16-M20
400	565	515	482	89	16-M24
450	615	565	532	89	20-M24

Табличные значения для диаметров DN500–DN800 и давления PN16 доступны по запросу

Описание продукта

Шиберная ножевая задвижка модель 108 имеет двухсоставной корпус и уплотнение из полиуретана.

Такая конструкция позволяет использовать задвижку в средах с высоким содержанием абразивных частиц и значительно увеличивает интервалы между обслуживаниями. Геометрия задвижки обеспечивает свободный поток рабочей среды без застойных зон, исключая риск накопления абразивных частиц в нижней части корпуса.

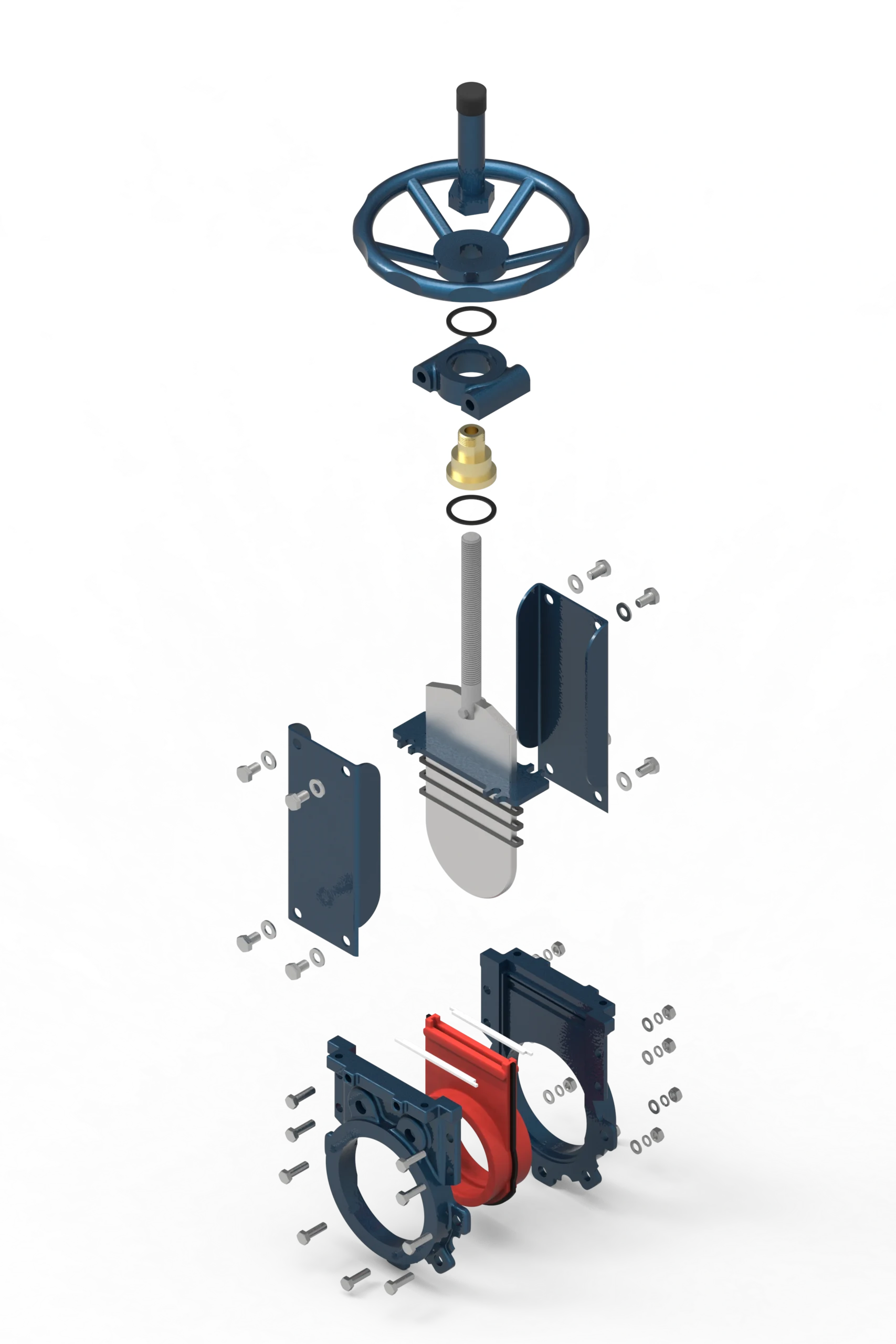

Конструктивные особенности модели:

Монолитное полиуретановое уплотнение на торце, двусторонняя герметичность
Разборный двухсоставной корпус
Полный проход
High resistance of the valve to environments with high abrasive content thanks to the «PU» sealing and the lack of contact between the working medium and the valve body

Рабочие среды:
